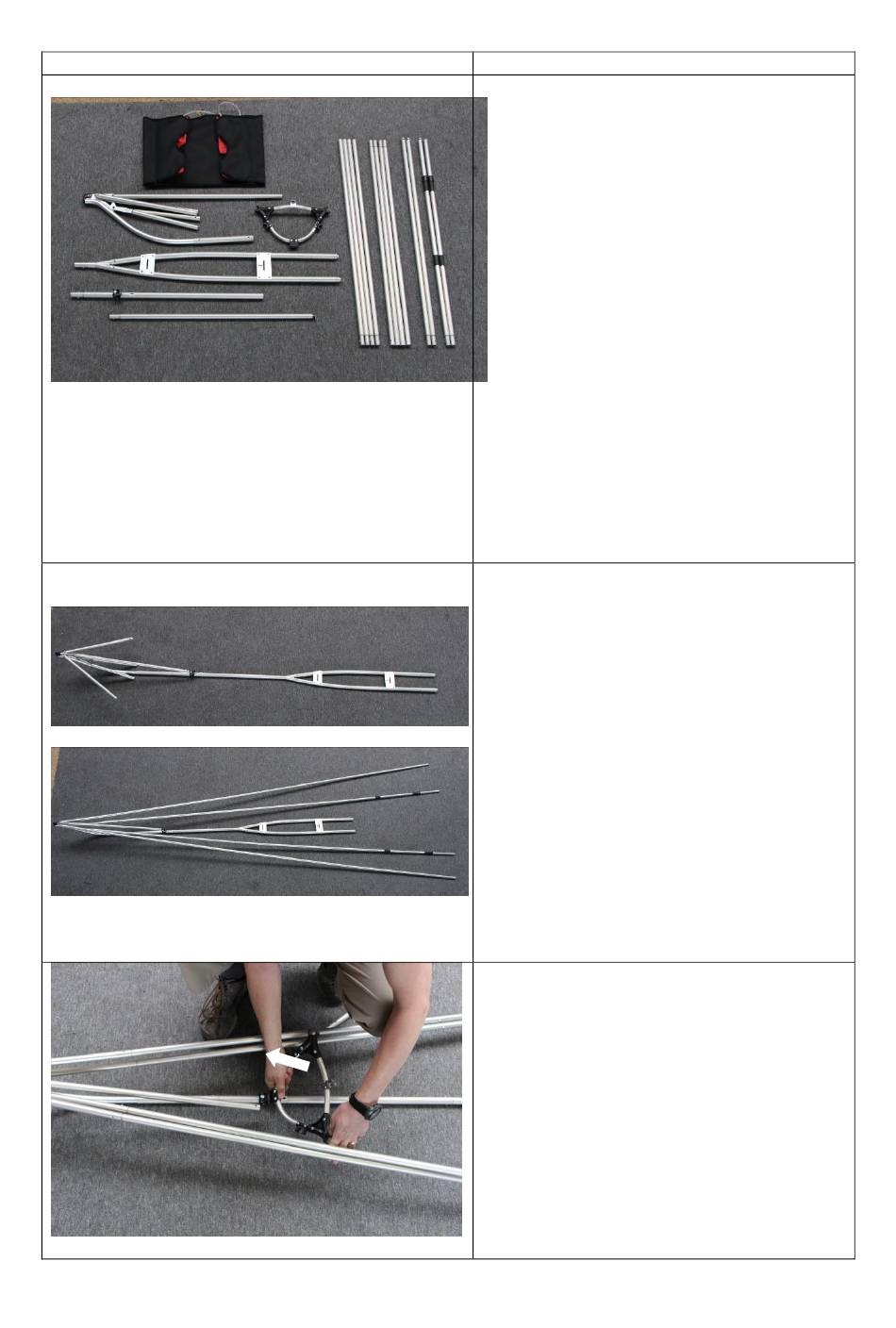

4) Montage de la poupe
Il vous faut:
-
Elément de la poupe
-
couple n°6 (plus petit que le couple
n°1)
-
1 x baguette supérieure (= la plus
courte) avec fixation au bout
-
8x baguettes sans verrous
-
4 x baguettes avec verrous, dont 2
avec bague d'arrêt
-
longeron de quille poupe (= le plus
court)
fourche de quille poupe (= avec
bout arrondi)
En bref: élement de poupe = baguette
supérieure pré-installée plus courte, va
avec la plus courte des 3 baguettes
supérieures (qui comporte une fixation) et
avec le plus court des 2 longerons de
quille.
Toutes les flèches pointent vers l'avant.
Connectez d'abord le longeron de quille
avec celui de l'élément de la poupe.
Connectez ensuite la fourche de quille au
longeron de quille.
Connectez à présent quatre baguettes
sans verrous aux quatre supports latéraux
de l'élément de la poupe, puis directement
à la suite les quatre autres baguettes sans
verrous.
Connectez à la suite les quatre baguettes
avec verrous. Les 2 baguettes comportant
une bague d'arrêt se connectant sur les
supports du bas.
Prenez alors le couple n°6. Inclinez le
légèrement pour pouvoir l'insérer sur le
clip présent sur la quille.
Redressez-le ensuite lentement à la
verticale.
8
