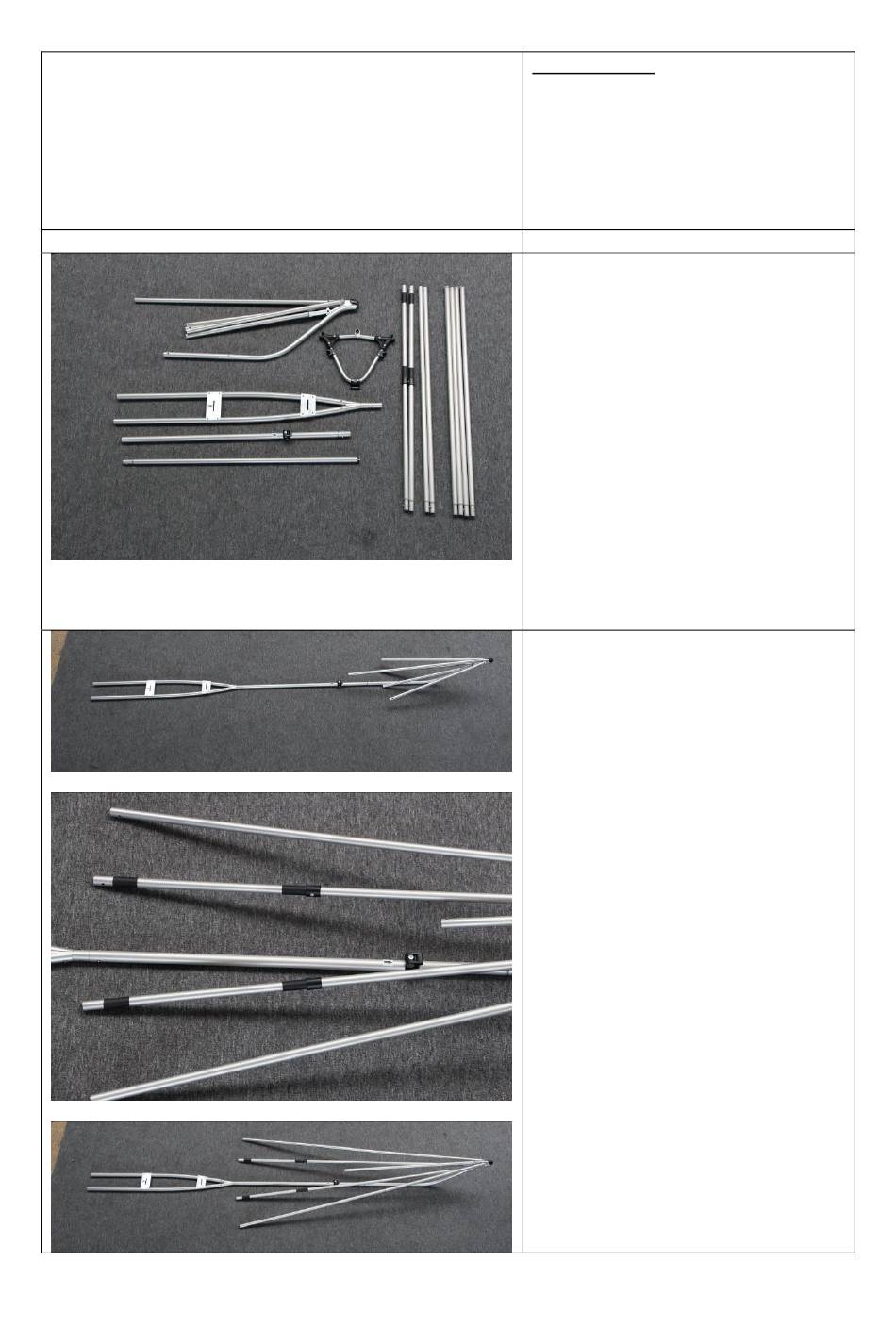

3) montage de la proue
Pour résumer:
Element de proue = baguette
supérieure pré-installée plus longue,
va avec la plus longue des 3
baguettes supérieures et avec le
plus long des 2 longerons de quille.
Toutes les flèches pointent vers
l'avant.
Il vous faut:
-
couple n°1 (remarque: le
couple avant n°1 est plus
haut que le couple arrière
n°6)
-
élement de la proue
-
1 x baguette supérieure (= la
plus longue) avec fixation au
bout
-
4 x baguettes sans verrous,
dont 2 avec bague d'arrêt
-
4 x baguettes avec verrous
-
longeron de quille proue (= le
plus long)
-
fourche de quille proue (=
avec bout ouvert)
Connectez le longeron de quille
avec celui de l'élément de la proue.
Connectez ensuite la fourche de
quille sur le bout ouvert du longeron
de quille. Les flèches sur la fourche
de quille et sur le longeron de quille
pointent vers la proue.
Connectez à présent les quatre
baguettes sans verrous aux quatre
supports latéraux de l'élément de la
proue –la baguette supérieure reste
libre pour l'instant. Les 2 baguettes
comportant une bague d'arrêt se
connectent sur les supports du bas.
Vous obtenez un résultat identique à
la photo ci-contre.
5
