Français

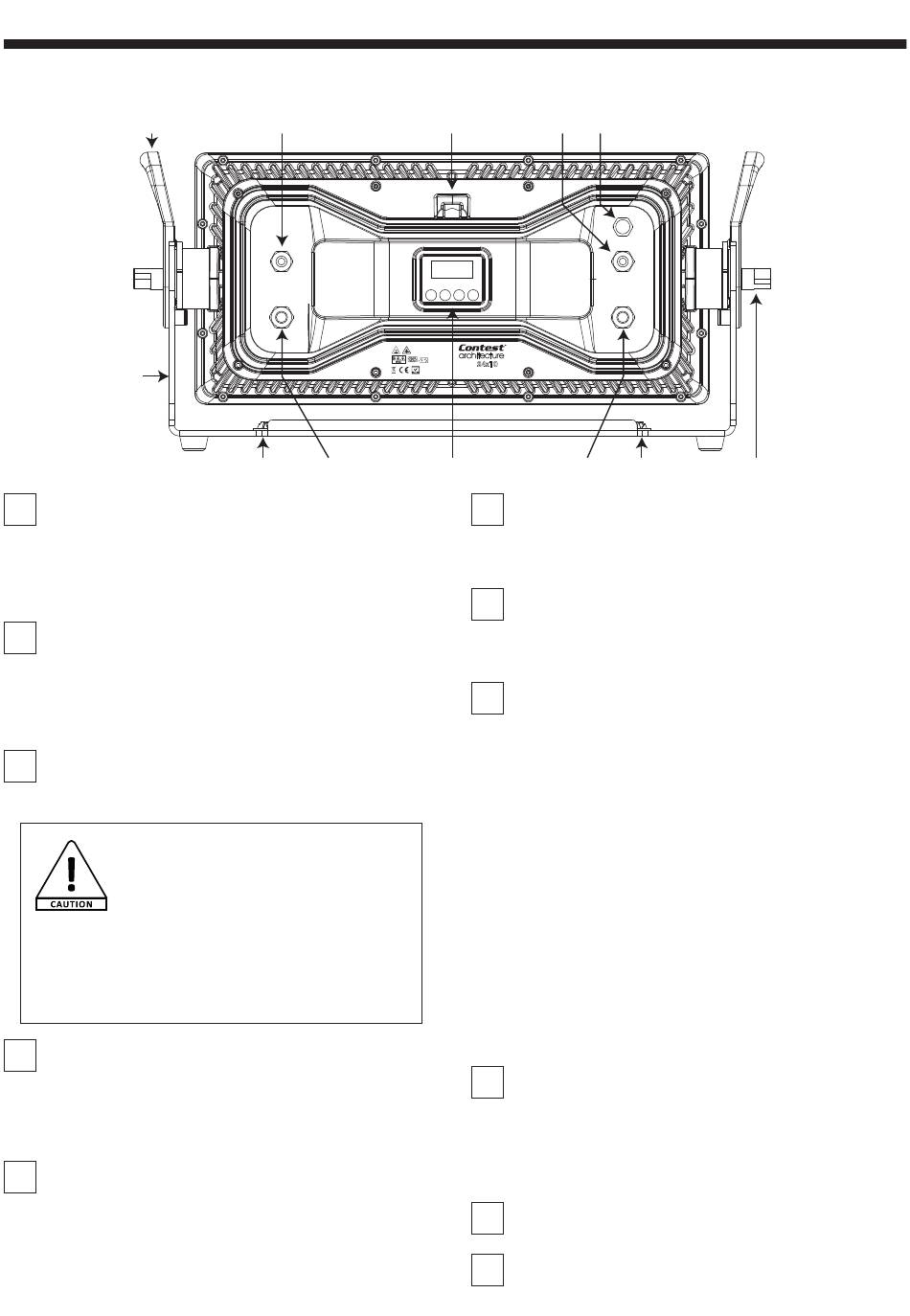

3 - Description de l'appareil
10
7
1
Entrée alimentation
Permet de relier le projecteur au secteur via un cordon moulé
IP/ 2 pôles + terre. Ce cordon est fourni avec le projecteur.
Veillez à ce que le voltage du lieux de prestation corresponde
aux instructions notées sur le produit.
2
Entrée
DMX
Cordo avec fiche IP moulée 3 broches câblée comme suit :
- Broche 1 : Masse
- Broche 2 : Signal négatif
- Broche 3 : Signal positif
3
Anneau de sécurité
Reliez sur cet anneau une élingue de double accrochage de
sécurité.
ATTENTION !
Veillez au bon serrage du point d'accroche.
Il est obligatoire d'installer une élingue de
sécurité.
Lors de l'installation dans un lieu public,
la législation impose pour chaque appareil une double
accroche de sécurité. Ce système de sécurité doit
supporter 10 fois le poids de l'appareil donc, vous devez
prévoir une élingue capable de supporter environ 150Kg.
4
Sortie
DMX
Cordon avec fiche moulée XLR 3 broches câblée comme suit :
- Broche 1 : Masse
- Broche 2 : Signal négatif
- Broche 3 : Signal positif
5
Sortie alimentation
Permet de relier un autre projecteur via un cordon Seetronic
Power IP. Ce cordon n'est pas fourni.
Page 4
IPANEL24x10QC - Projecteur étanche à 24 LEDs QC 10W avec fonction Pixel
2
DMX
IN
POWER
IN
11
1
3
4
9
MODE ENTER UP DOWN
IPANEL
QC
MADE IN CHINA
Imported By HITMUSIC S.A.S. - Parc d'activités CAHORS SUD - 46230 FONTANES
8
5
6
Molette de serrage de la lyre de suspension
Permet de régler l'inclinaison et de verrouiller la position du
projecteur.
7
L
yre de suspension
Permet d'accrocher ou de poser au sol et d'orienter le
projecteur.
8
Afficheur et touches du menu
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu. Le rétro éclairage
de l'afficheur peut être éteint via la commande Backlight du
menu.
Touche MODE
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
Touche ENTER
Cette touche permet d'entrer dans les rubriques du menu et
de valider les paramètres sélectionnés avec les touches UP
et DOWN.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de décrémenter les
valeurs modifiables et de faire défiler les différentes rubriques.
9
Valve de décompression
Les variations de température entre les périodes de
fonctionnement et les périodes d'arrêt font varier la pression
interne. Pour palier à ce problème, cette valve permet à l'air de
circuler tout en garantissant l'étanchéité du projecteur.
©
10
Poignée de transport
11
Inserts pour platines quicklock
DMX
OUT
POWER
OUT
11
6
