Pièce
1
Guide de transport
(gauche)
2
Levier de dégagement de
l'unité supérieure
3
Levier de dégagement du
contre rouleau
4
Guide de transport (droit)
5
Guide papier
6
Supports de montage du
porte-rouleau
7
Cartouche de
maintenance
8
Porte-rouleau
9
Bâtonnet de nettoyage

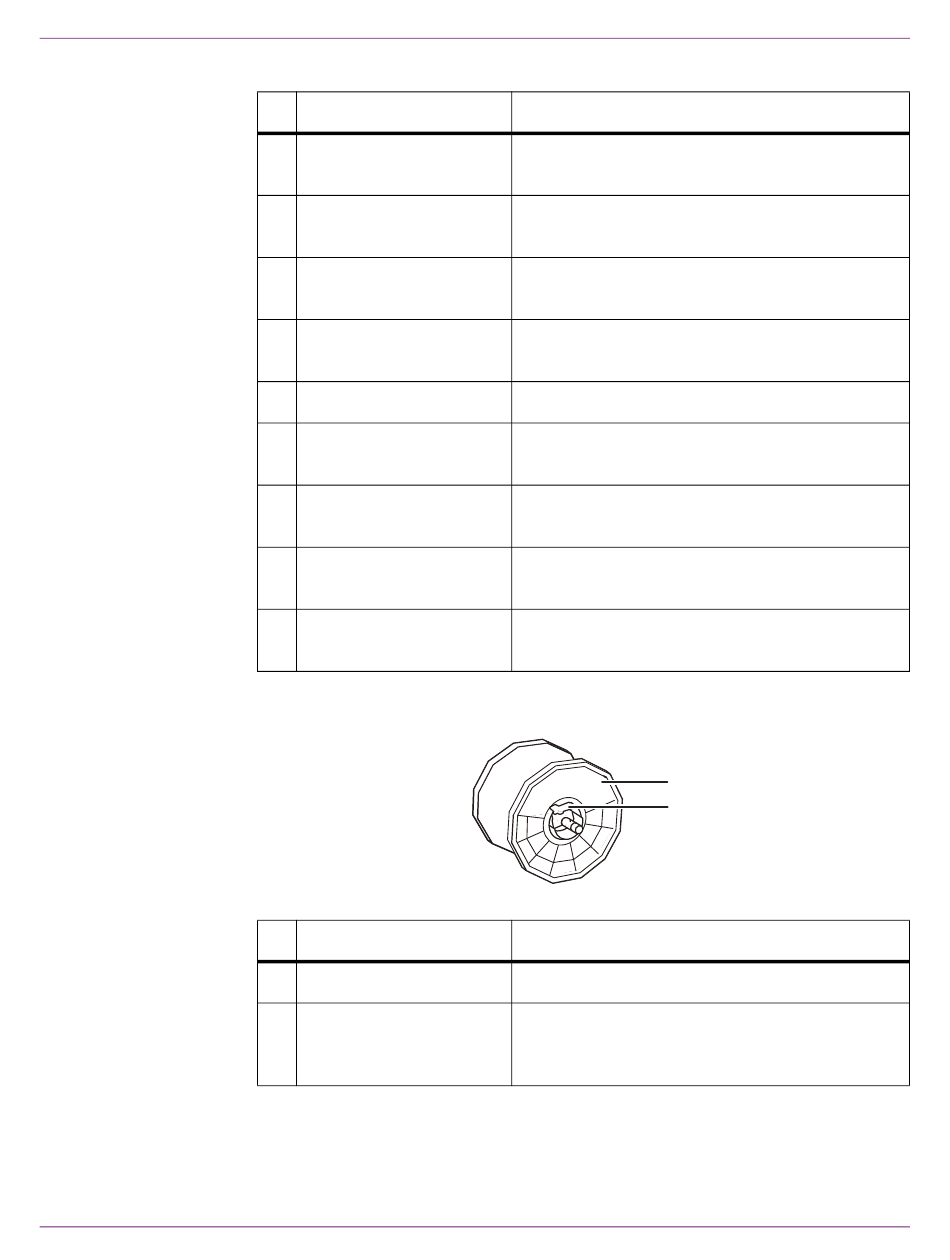

Porte-rouleau
#
Pièce
1
Butée
2
Levier de
verrouillage/dégagement
de la butée
Description
Il s'agit d'un guide fixe permettant au support
d'être transporté en ligne droite.
Poussez ce levier vers le haut pour dégager
l'unité supérieure.
Tirez ce levier vers le bas en cas de bourrage
papier.
Ce guide permet de transporter le support en
ligne droite et de détecter sa largeur.
Ce guide empêche le support de flotter.
Installez le porte-rouleau ici.
L'encre utilisée pour nettoyer la tête d'impression
est recueillie ici.
Ce porte-rouleau est utilisé pour installer le
support d'impression.
Utilisez ce bâtonnet de nettoyage pour nettoyer
l'unité de transport.
[1]
[2]
Description
Cette butée empêche le support de s'enlever.
Ce levier permet de dégager la butée. Poussez le
levier lorsque vous insérez ou retirez la butée.
