TOUTES LES ENCEINTES SAUF IC6 ST
CONFIGURATION À DEUX ENCEINTES STÉRÉO
L
(G)
L (G)
-
+

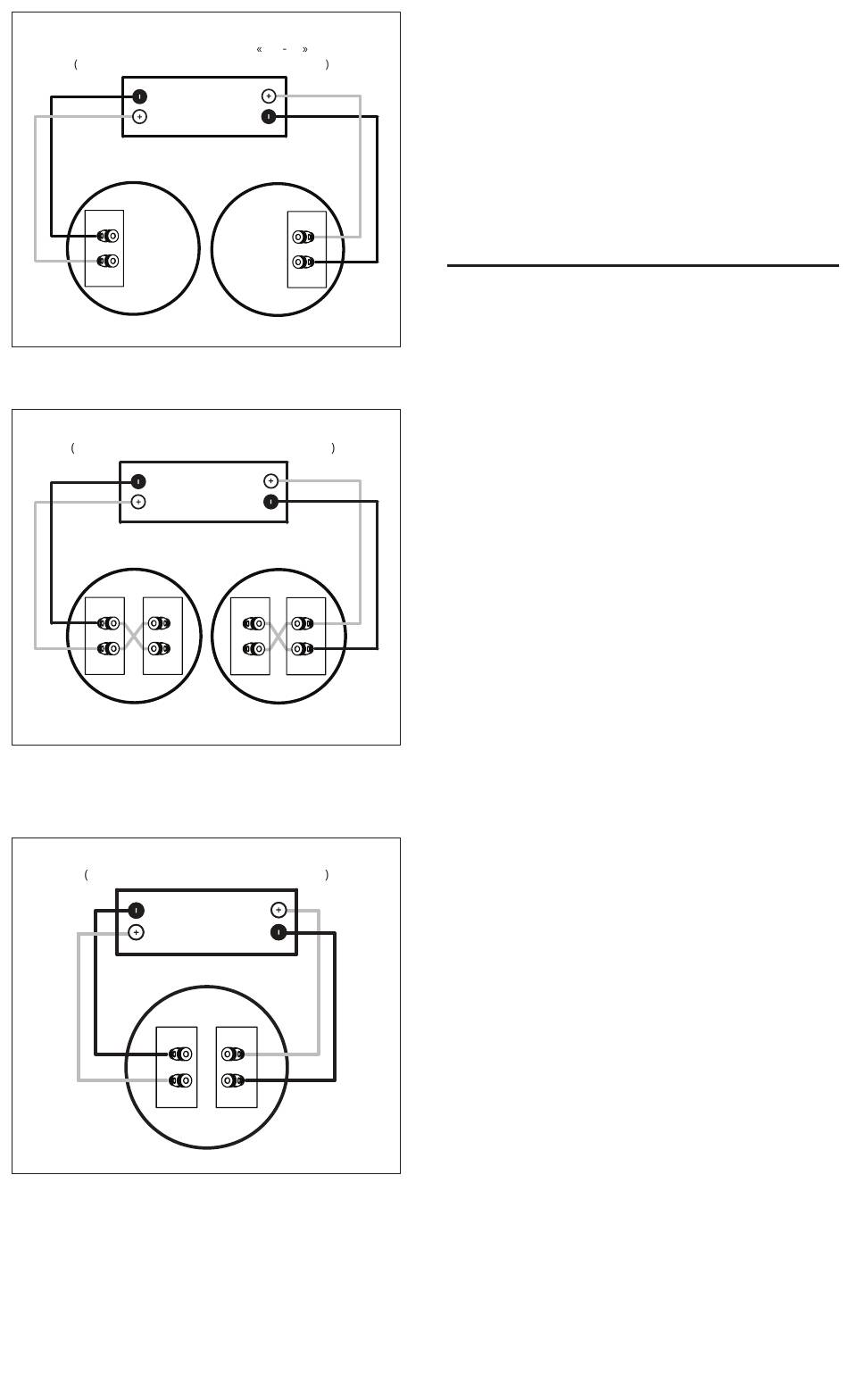

Fig. 4a: Câblage pour son stéréo à 2 canaux.
CONFIGURATION À DEUX ENCEINTES STÉRÉO
L
(G)
L (G)
-
+
Fig. 4b: Câblage pour son stéréo à 2 canaux à
partir d'une seule enceinte.
CONFIGURATION À UNE ENCEINTE STÉRÉO
L
(G)
L (G)
-
+
Fig. 4c: Pontez les entrées de gauche et de droite
au câble pour canal unique à dispersion large.
R
AMPLIFICATEUR
(D)
R (D)
+
-
R
AMPLIFICATEUR
(D)
R (D)
+ - +
- +
-
R
AMPLIFICATEUR
(D)
R (D)
+
-

Raccordement

Raccorder la borne rouge (+) de l'amplificateur
à la borne rouge (+) de l'enceinte. Raccorder
la borne noire (-) de l'amplificateur à la borne
noire (-) de l'enceinte. Attacher le câble à la
fixation avec l'attache métallique (Fig. 4a).
Raccordement du modèle IC6-ST
2 canaux à partir d'une seule enceinte
: Raccordez deux ensembles de câbles
d'enceinte de votre amplificateur aux entrées
de gauche et de droite du IC6-ST (Fig. 4b).
Canal unique, dispersion large : Raccordez
un ensemble de câbles d'enceinte à un ensem-
ble de bornes de raccordement du IC6-ST et
utilisez le câble correspondant pour ponter le
deuxième ensemble de bornes de raccorde-
ment (Fig. 4c).
