Guide de démarrage rapide
D103470X0FR
1. Retirer le couvercle (numéro 6) du boîtier de borne (numéro 5).
2. Acheminer le câblage de raccordement dans le boîtier à bornes. Le cas échéant, installer une conduite en utilisant les codes
électriques locaux et nationaux correspondant à l'application.
3. Raccorder un fil de la carte de sortie du système de commande à la borne de la boucle LOOP + du boîtier à bornes comme
indiqué figure 8. Raccorder l'autre fil de la carte de sortie du système de commande à la borne de la boucle LOOP -. Cet
instrument n'est pas polarisé.
AVERTISSEMENT
Une décharge d'électricité statique peut provoquer un incendie ou une explosion et entraîner des blessures ou des
dommages matériels. Relier un ruban de mise à la terre de 2,08 mm
la terre en présence de gaz inflammables ou dangereux. Se reporter aux codes et normes nationaux et locaux pour
connaître les exigences de mise à la terre.
4. Comme illustré à la figure 8, des bornes de masse sont disponibles pour raccorder un fil de masse de sécurité, de terre, ou un
câble de vidange. La borne de masse de sécurité est identique, sur le plan électrique, à la terre. Effectuer les raccordements à ces
bornes en suivant les codes nationaux et locaux et en se conformant aux normes de l'équipement.
5. Remettre en place, puis serrer le couvercle du boîtier de bornes, en s'assurant qu'il est bien étanche aux éléments extérieurs ;
enclencher le verrouillage à vis sans tête en option si nécessaire.

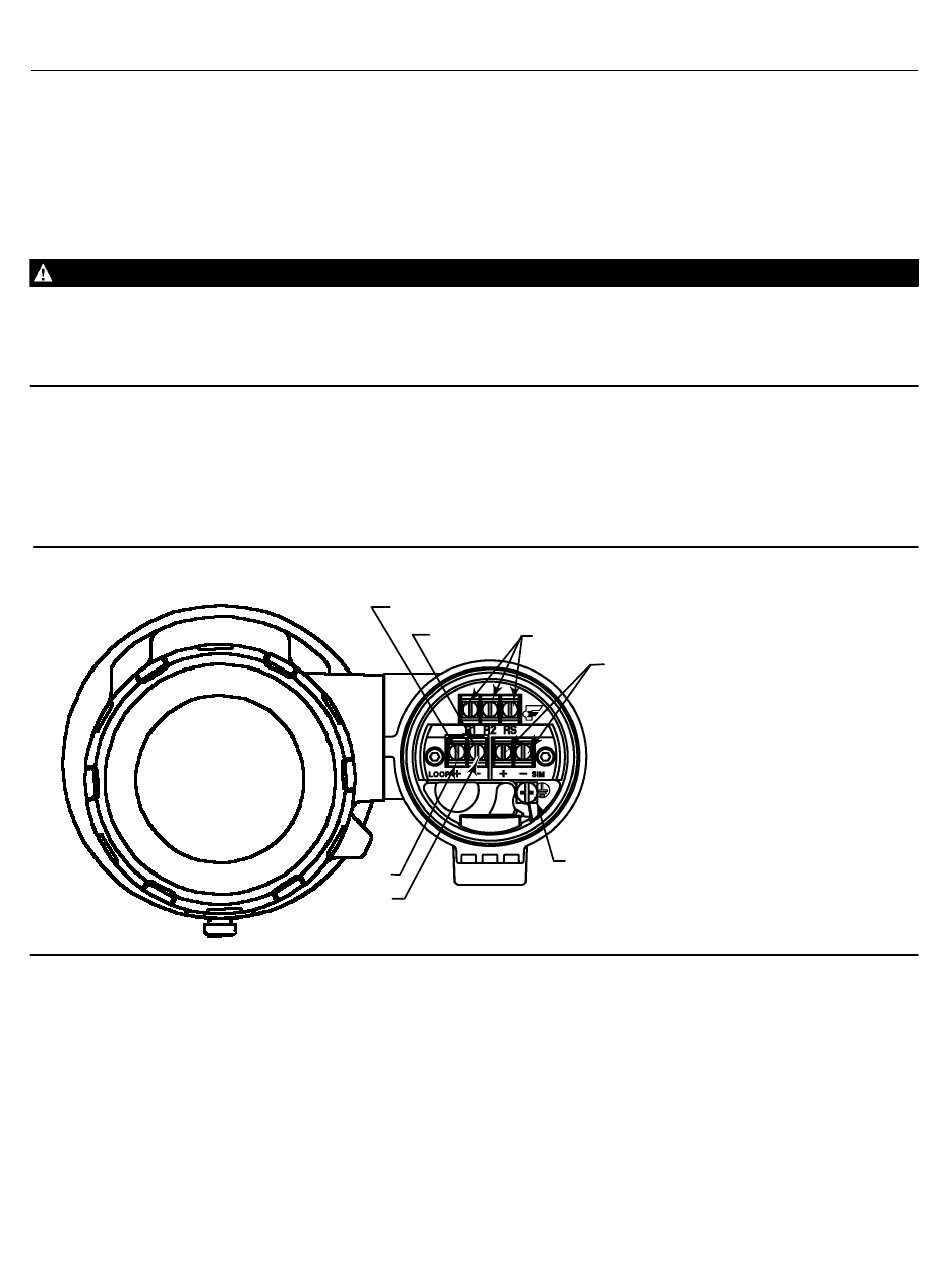

Figure 8. Ensemble de boîtier à bornes
CLIPSABLE +
CLIPSABLE -
BOUCLE +
BOUCLE -
Contrôleur numérique de niveau DLC3020f
2
(14 AWG) entre le contrôleur numérique de niveau et
RTD
ACTIVATION DE SIMULATION
PRISE DE TERRE DE SECURITE
Mai 2017
15
