Configurations d'installation
7
Il est possible d'installer le poêle dans différentes configurations par rapport aux besoins et possibili-
tés :
Conduit simple paroi et entrée d'air comburant
7.1
(installation non étanche) :
Dans ce cas l'air comburant sera pris dans la
pièce où l'appareil est installé.
Démonter la grille derrière du poêle (a) et décon-
necter le tuyau flexible de l'entrée d'air (b) ; con-
necter le tuyau de la sortie des fumées (e) après
avoir monté le support de la bague esthétique (c)
et de la bague lui-même (d) selon l'image (7.1).
Remonter la grille postérieure.
S'assurer d'avoir réalisé un' entrée d'air conforme
dans la pièce comme expliquée dans les para-
graphes précédents.
7.2
Conduit concentrique (installation étanche):
Il est possible utiliser un conduit concentrique pour
l'évacuation des fumées et au même temps cana-
liser l'oxygène nécessaire pour la combustion.
Afin de permettre ce réglage, Il suffit de connecter
un tuyau concentrique car le poêle est déjà confi-
guré d'usine pour ce genre d'installation (7.2)
"Chaque installateur devra fournir en conformité
avec le DTU la fiche de calcul suivant la norme
En-13384-1 afin de bien dimensionner le conduit
par rapport à chaque situation. Toutefois pour le
conduits concentriques (à l'aide d'un concen-
trique) nous préconisons une hauteur limite de 7
mètres equivants du diam. 80/130 »
Conduit simple paroi et entrée d'air en directe
7.3
de l'extérieur (installation étanche)
Dans ce cas l'air comburant sera prise directement
de l'extérieure par le derrière du poêlé.
Démonter la grille derrière du poêle (a) et déconnec-
ter le tuyau flexible de l'entrée d'air que dans la par-
tie supérieure (b) ; connecter le tuyau de la sortie
des fumées (e) après avoir monté le support de la
bague esthétique (c) et de la bague lui-même (d) se-
lon l'image (7.3). Enlever la grille pre-coupée (f) et
passer le tuyau flexible pour le connecter à une
prise d'air externe. Remonter la grille postérieure.

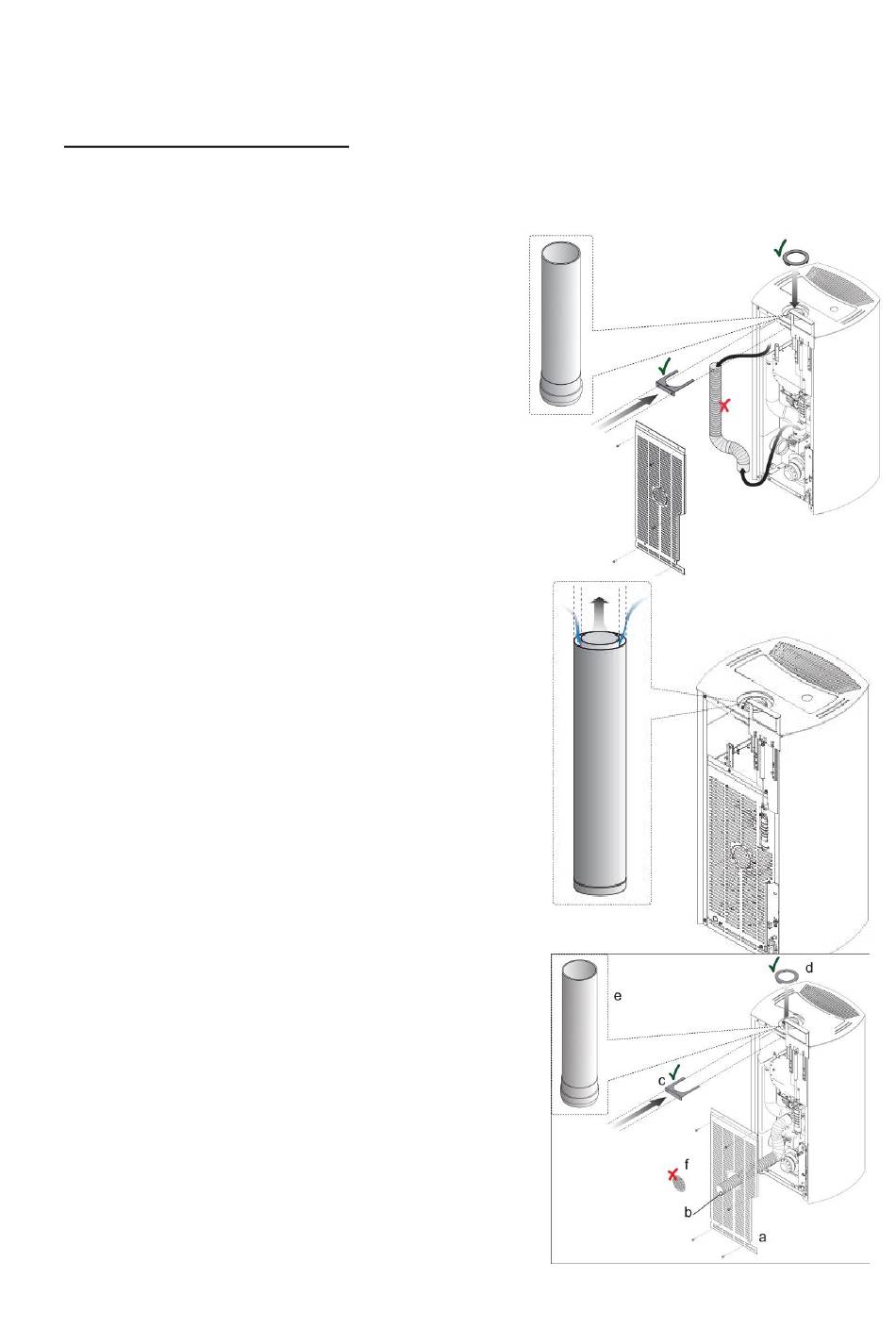

Img. 7 1
Img. 7. 2
Img. 7.3
