Procedimiento de instalación
1.Installation
(1) Confirmación de la posición del gancho de la unidad
Confirme la posición de instalación del gancho para que la
unidad interna esté 130 mm sobre el cielo raso. Para más
detalles, consulte "Instrucciones para la instalación y
mantenimiento de la unidad interna".

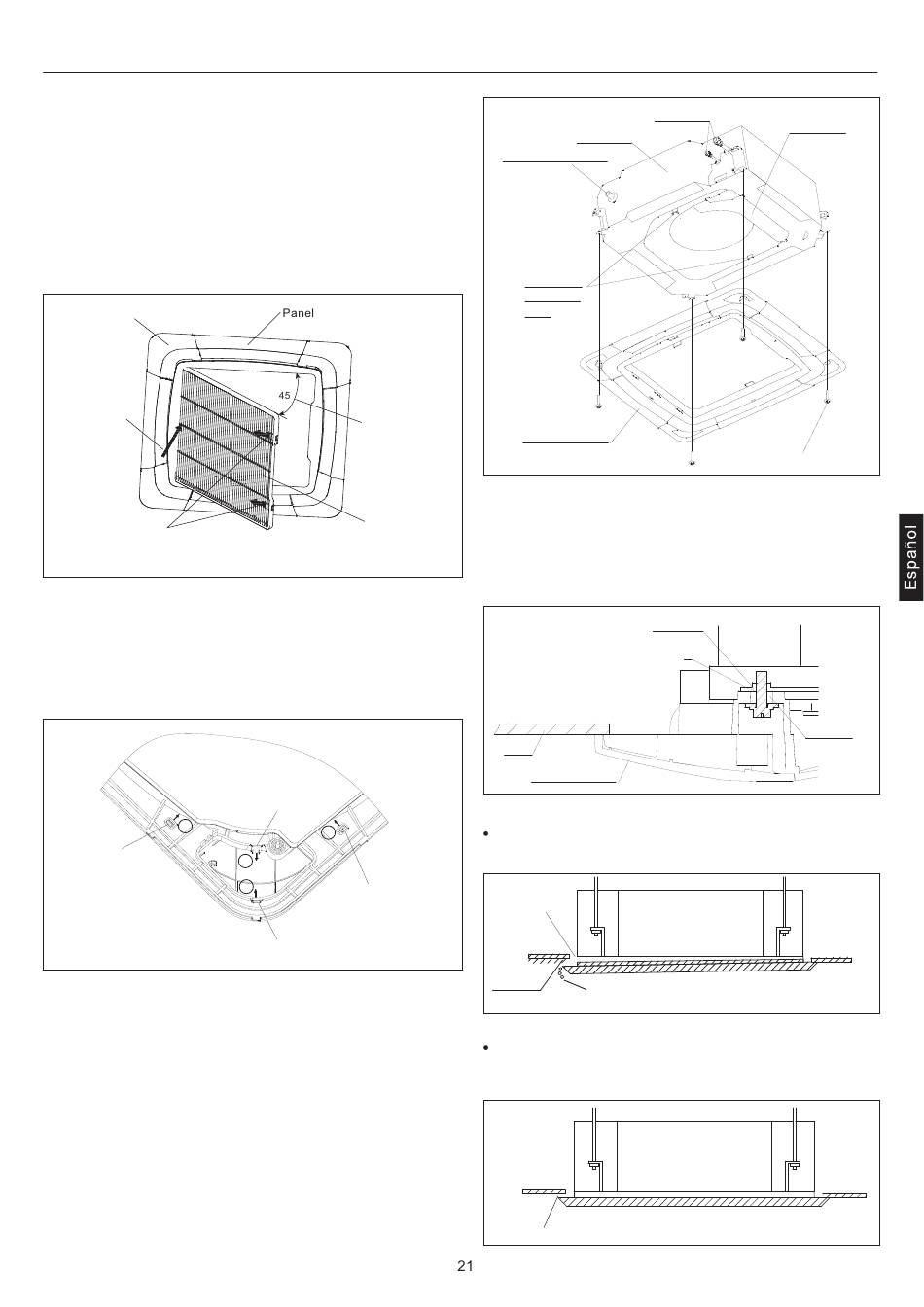

(2) Extracción de la parrilla de entrada de aire
Abra la parrilla de entrada de aire a un ángulo de 45º del panel
de ajuste. Como se muestra en la siguiente imagen, quite la
parrilla de entrada de aire siguiendo los requisitos de
funcionamiento.
Ángulo del cobertor de ajuste
Paso 3:
Tire de la
parrilla de
entrada de
aire con
cuidado
siguiendo
la dirección
de la
flecha.
Paso 1: Abra los dos broches siguiendo la dirección de la flecha.
(3) Instalación del panel
1) Quite los cuatro (4) paneles de ajuste angulares. Método
de extracción: Voltee el conector del panel de ajuste angular
en el orden de ①②③④ ,como se muestra en la siguiente
imagen. La dirección para voltearlo está indicada por
flechas. Luego se puede quitar el panel de ajuste.
/
Conector
2) Quite los dos (2) ganchos con forma de U de la unidad
interna de la siguiente manera.
3) Ajuste la dirección del panel para formar el lado del ángulo
impreso con "lado de tubería" consistente con la tubería de
refrigeración de la unidad interna y el ángulo con el lado
impreso "lado de desagüe" consistente con el lado del
desagüe de la unidad interna. Luego, cuelgue los 2 ganchos
en el lado interno del panel en los ganchos con forma de U
de la unidad interna.
4) Finalmente, fije el panel en la unidad interna con los
pernos (M5*25) y las juntas entregadas con la unidad.
Precaución: Las juntas se deben utilizar para fijar, de lo
contrario el panel se podría caer fácilmente.
9
Paso 2: Abra la
parrilla de
entrada de aire
a 45º del panel.
Rejilla de entrada de aire
Conector
0
1
2
Conector
Conector
Tubería refrigerante
Unidad interior
Tubería de drenaje
2 ganchos
con forma
de U
Panel de ajuste
5) Cuando ajuste los cuatro (4) pernos, asegúrese de que
no haya un espacio libre entre el panel fijo a un lado de la
unidad interna y el panel fijo a un lado del panel. Es decir:
los pernos deben ajustarse completamente (vea* en la
imagen). Si hay un espacio libre, es muy probable que
ocurran fugas de aire o agua.
Panel de fijación (lado
de la unidad interna)
Techo
Panel de ajuste
Precaución:
El ajuste incorrecto de los pernos producirá los fallos que
se muestran en la siguiente imagen.
Fuga de aire
Contaminació
n del cielo
Condensación de agua, goteo de agua
raso
Después de ajustar los pernos, si hay espacio entre el
cielo raso y el panel de ajuste, modifique la altura de la
unidad interna.
No se
permite el
espacio libre
Unidad interior
Carcasa
4 pernos (M5*25)
(incluidas las juntas)
W
Panel de fijación
(lado del panel)
