UNITEST

4 ETALONNAGE

5 MESURAGE

5.1
Dispositif de
suspension pour
mesures internes
4
Seule la tête de mesure est à étalonner. Amener le
tambour divisé à la mesure indiquée par la jauge-
étalon contenue dans le jeu. Bloquer la vis micro-
métrique au moyen du levier de blocage. Introduire
la tête de mesure dans la jauge en la faisant légè-
rement osciller pour trouver le point de rebrousse-
ment de l'indicateur. Vérifier sur celui-ci est à zéro.
Dans le cas où l'aiguille de l'indicateur est à 0, la
tête de mesure est étalonnée.
Dans le cas contraire, l'étalonnage se fait en des-
serrant la vis de blocage de la lunette de l'indicateur
et en tournant celle-ci pour amener le 0 du cadran

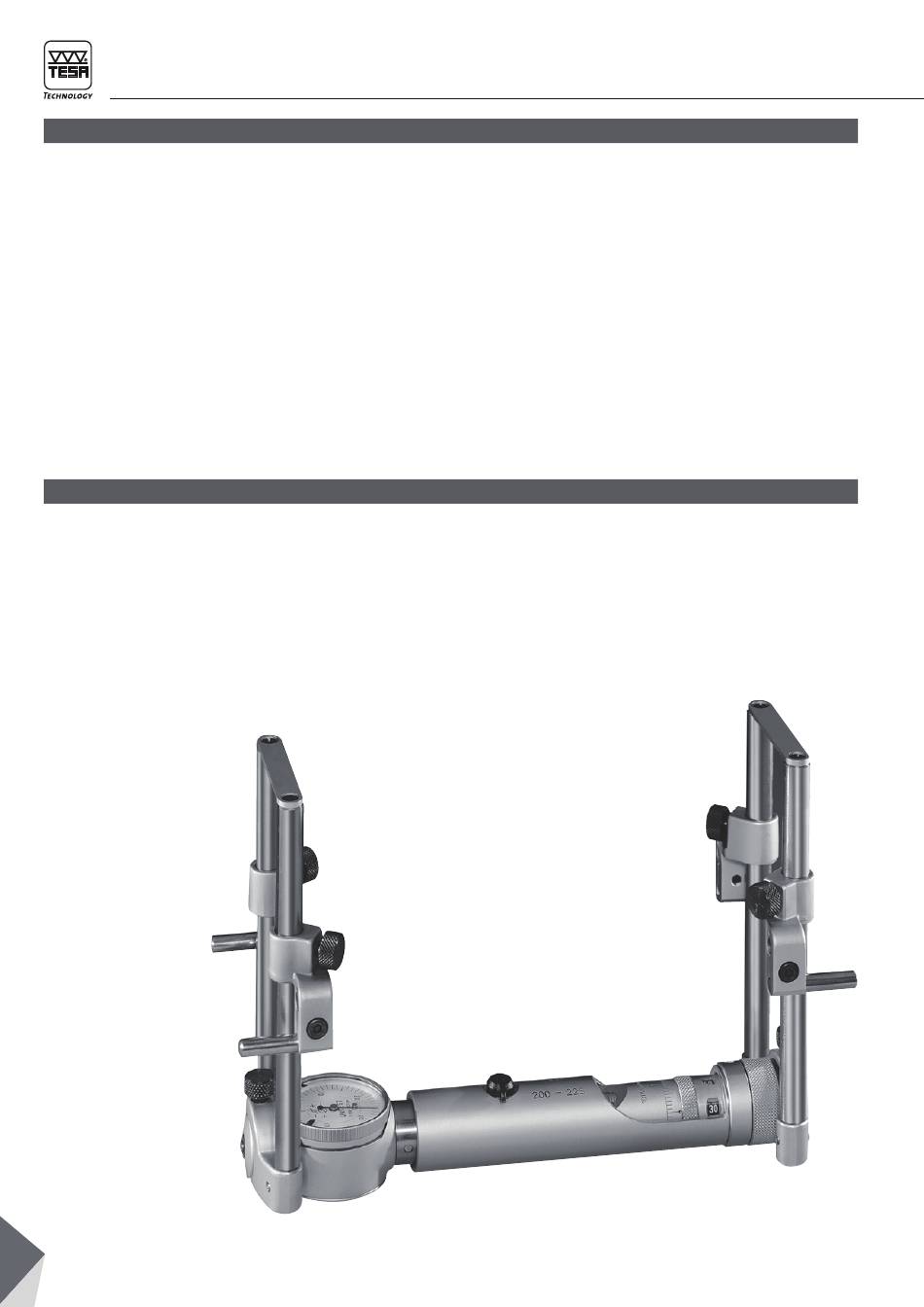

Pour les mesures internes il est conseillé d'em-
ployer le système de suspension en accessoire. Il
se monte de la façon suivante: Glisser les supports
sur les parties cylindriques des butées fixe et mo-
bile de la tête de mesure. Bloquer le tout au moyen
de la vis de serrage placée au milieu des supports
du système de suspension. Positionner les 3 ap-
exactement sous l'aiguille. Serrer ensuite la vis de
blocage. Vérifier l'étalonnage en cherchant le point
de rebroussement.
Si le réglage est important, le tube divisé peut-être
déplacé en desserrant sa vis de blocage.
Le tambour de mesure peut également être posi-
tionné de la façon suivante: Tourner la bague mo-
bile située sur le tube de protection de façon que
son trou dégage l'entrée de celui-ci. Tourner le
tambour sur la position 0 pour y faire apparaître sa
vis de blocage. Le réglage du tambour peut alors
s'effectuer en desserrant cette vis au moyen de la
clé six pans.
puis réglables d'après la division millimétriques
des tiges graduées qui correspond à la profondeur
de mesure désirée. Le quatrième appui est mis en
place de façon à éviter un balancement de tout le
système.
Profondeur de mesure max. environ 100 mm.
