Pistolets Smart
Smart
Pistolets
Pistolets
Smart
Le module de pistolet Smart affiche la tension de
pulvérisation, le courant, la vitesse de l'alternateur
ainsi que le paramètre de tension (basse ou haute).
Il permet également à l'utilisateur de passer à une
tension de pulvérisation réduite. Le module offre
deux modes :
• Mode de fonctionnement
• Mode Diagnostic
Mode
Mode
Mode de
de
de fonctionnement
fonctionnement
fonctionnement
Graphique à à à barres
barres
Graphique
Graphique
barres
Voir Fig. 2 et
Clé de pistolet Smart, page
mode Fonctionnement affiche les données du pistolet
pendant une pulvérisation normale. L'affichage
utilise un graphique à barres pour indiquer le niveau
de tension en kilovolts (kV) ainsi que le niveau
de courant en microampères (uA). La plage du
graphique à barres va de 0 à 100 % pour chaque
valeur.
Si les DEL du graphique à barres en uA sont bleues, le
pistolet est prêt pour la pulvérisation. Si les DEL sont
jaunes ou rouges, le courant est trop fort. Le fluide
peut être trop conducteur ou consultez la section
Dépannage des problèmes électriques, page 37
connaître les autres causes possibles.
Témoin Hz
Hz
Témoin
Témoin
Hz
Le témoin Hz fonctionne comme le témoin ES sur les
pistolets standard. Le témoin s'allume pour indiquer
le statut de la vitesse d'alternateur ; il présente trois
couleurs :
• Le vert indique que la vitesse de l'alternateur est
correcte.
• Si le témoin passe à l'ambre au bout d'une
seconde, augmentez la pression de l'air.
• Si l'indicateur passe au rouge au bout d'une
seconde, la pression de l'air est trop élevée.
Diminuez la pression de l'air jusqu'à ce que
l'indicateur devienne vert. Pour maintenir une
pression d'air plus élevée, installez le kit de limiteur
de vanne ES Marche/Arrêt 26A294. Puis réglez la
pression tel que nécessaire afin de vous assurer
que le voyant lumineux reste vert.
332061K
Commutateur de
Commutateur
Commutateur
Le commutateur de réglage de la tension (VA)
permet à l'opérateur de basculer entre la haute et la
basse tension.
• Le paramètre de haute tension est déterminé par la
• Le témoin de basse tension (LO) s'allume lorsque
NOTE: si l'écran Erreur apparaît, le module
NOTE:
NOTE:
Smart a perdu la communication avec
l'alimentation électrique. Consultez la section
11. Le
Écran d'erreur, page 10
d'informations.
pour

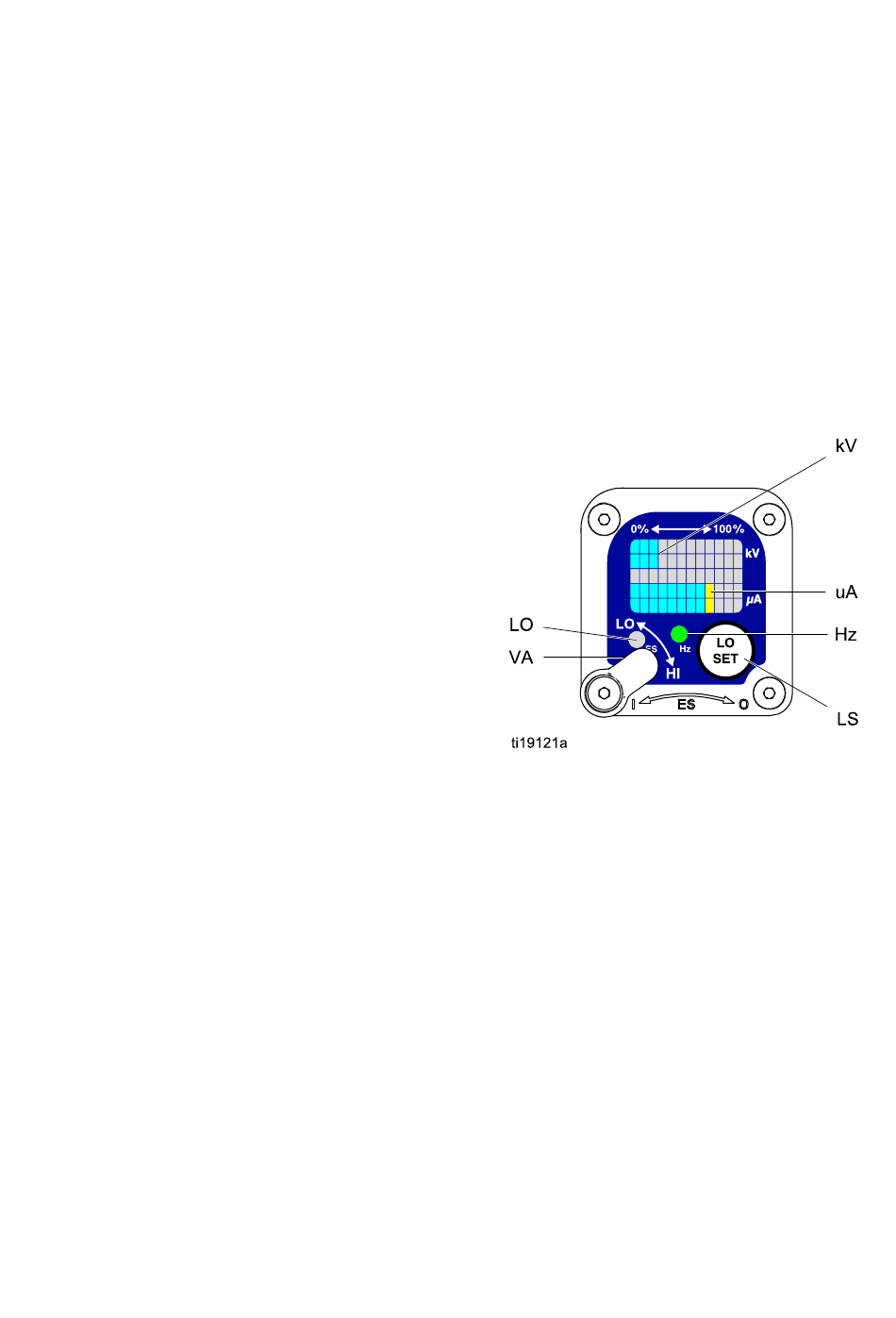

Figure 2 Module de pistolet Smart en mode
Fonctionnement
Présentation du pistolet
de réglage
de
réglage de
réglage
tension maximum du pistolet et n'est pas réglable.
le commutateur est mis en position LO. L'utilisateur
peut régler le paramètre de basse tension. Voir
Réglage du paramètre de basse tension, page
de la la la tension
de
tension
tension
pour avoir plus
10.
9
