6 Pose de la chaudière

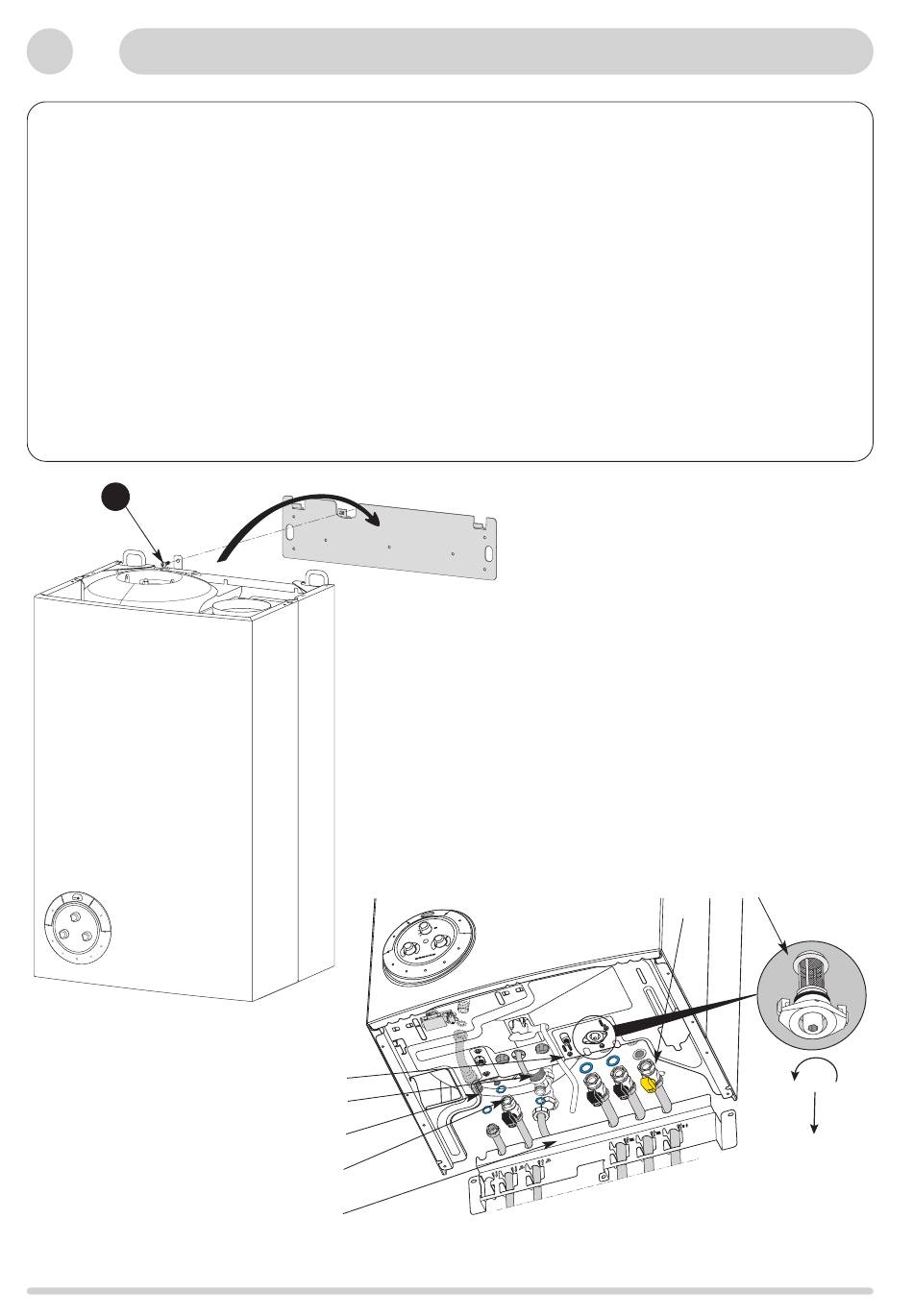

- présenter la chaudière au dessus de la barrette, la laisser descendre sur la traverse d'accrochage, et monter la vis V de
fixation du support ballon sur la traverse (fig. 7)
- Raccorder les différents robinets, robinets 3/4 sur gaz (robinet manette jaune, couple de serrage mini 10 mN),
départ et retour chauffage, robinets 1/2 sur eau froide sanitaire, et durit sortie ballon 46 (fig. 8)
- joints et douilles de raccordement, douilles 3/4 sur gaz, départ et retour chauffage, douille 1/2 sur eau froide et eau
chaude sanitaire (fig. 8)
- un joint filtre F1 est placé sur le robinet gaz, un filtre eau F2 sur l'alimentation eau froide sanitaire et un filtre chauffage
F3 sur le bloc chauffage (fig. 8)
- Le tuyau de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 et celui du disconnecteur
45 doivent obligatoirement être raccordés à une canalisation d'eau usée.(fig. 8)
- terminer par le raccordement au conduit de fumée :
- utiliser un tuyau ou un coude de raccordement agréé "spécial-gaz".
- le raccordement est prévu pour l'emboîtement du tuyau ou du coude à l'intérieur de la buse de sortie de l'antirefouleur de la
chaudière
Le montage de l'habillage est impératif pour un fonctionnement correct de l'appareil.
Pour la pose de la chaudière, il n'est pas nécessaire d'enlever l'habillage.
