CONDITIONS D'INSTALLATION
Conditions d'installation
1. L'unité doit être installée après le système de traitement d'air
du système CVC.
2. Le conduit autour de la zone d'installation doit être propre et
sec pour permettre une bonne adhérence des joints et de
tout ruban utilisé.
3. Pour une installation à proximité d'un four ou de serpentins
de chauffage, faites tourner le système de chauffage pendant
trois (3) cycles de chauffage pleins pour faire en sorte que la
température de l'unité INDUCT ne dépasse pas 93 ºC.
4. Une ouverture d'environ 3,5 po (8,89 cm) doit être pratiquée dans le conduit
existant pour installer l'unité correctement.
Conditions électriques pour les installations à 120 volts uniquement
• Lorsque vous utilisez une fiche de 120 volts, veillez à placer l'unité dans un espace de 6 pi
(1,8 m) d'une prise de terre standard de 120 volts. Pour des raisons de sécurité, l'utilisation
d'une rallonge n'est pas recommandée.
• Installez une fiche certifiée US "B" UL sur le câble.
Conditions du raccordement électrique (toutes les unités)
• Le câblage permanent de l'unité pour votre système CVC doit être réalisé uniquement
par un installateur ou technicien certifié.
Cette unité est équipée d'un ballast universel qui opère à des tensions nominales
comprises entre 100 et 277 VAC, 50/60 Hz.
Pour des unités domestiques à 120V : Noir = L1, Blanc = neutre, Vert = terre
Pour les unités commerciales : Noir = L1, Blanc = L2, Vert = terre
Pour les unités internationales : Marron = L1, Bleu = L2, Vert à rayures jaunes = Terre

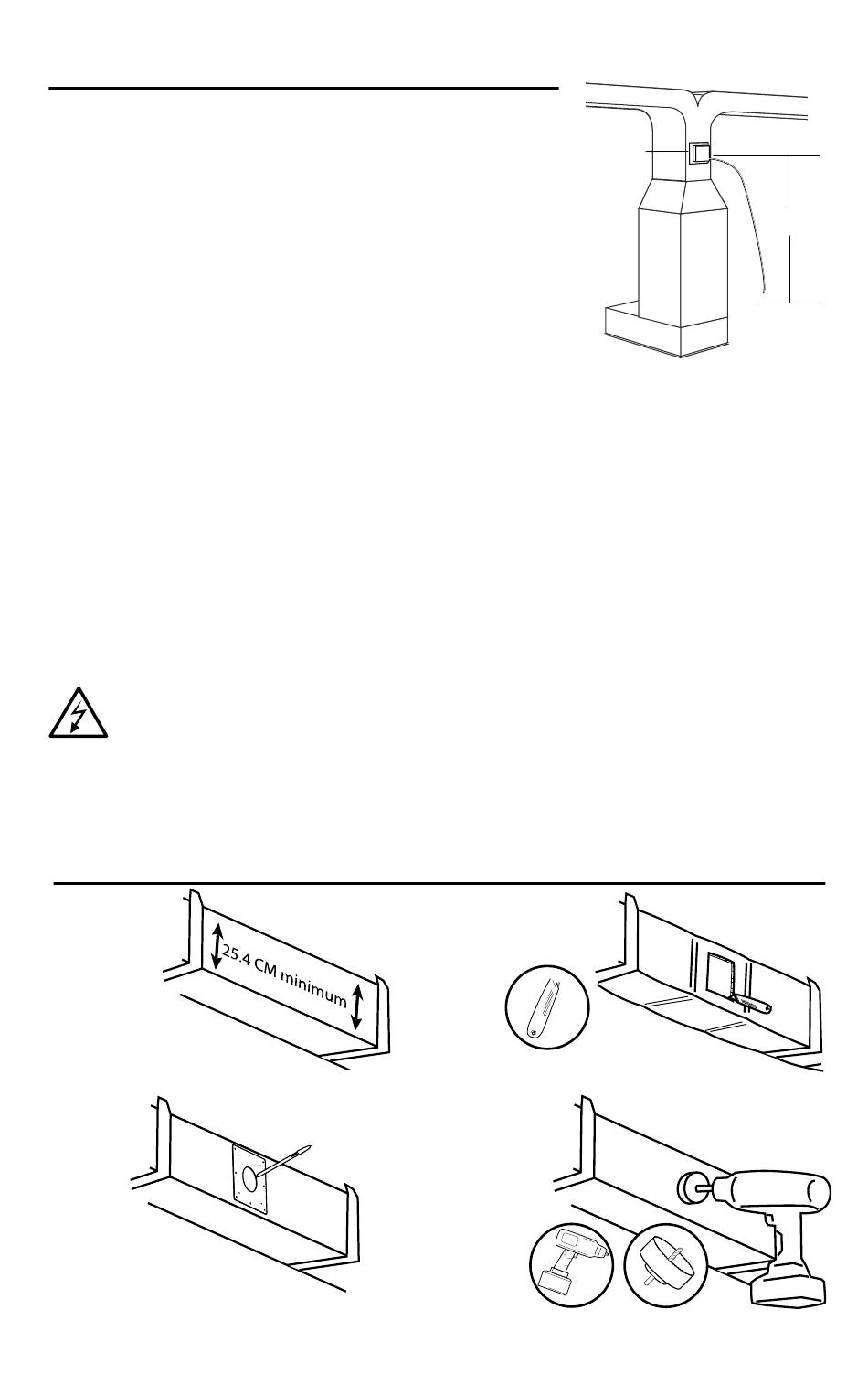

INSTALLATION DES CONDUITS MÉTALLIQUES
1
1. Repérez une zone
qui convienne à l'installation d'un
conduit.
3
3. Marquez l'emplacement d'une ouverture de 3,5 po
à l'aide de la plaque où du modèle inclus.
4
Min. 8 po x 8 po
Système de
traitement
2
2. Coupez l'isolant afin d'exposer le conduit
métallique (si nécessaire).
4
4. Coupez un orifice dans le conduit à l'aide d'une
scie cylindrique de 3,5 po.
d'air
Max. 6 pi
(1,8 m)
