Entretien
4.2 Séparer l'unité de dialogue de l'unité de traitement en
configuration centralisée
4.2.1 Panel PC 670
Rabattre l'unité de
traitement

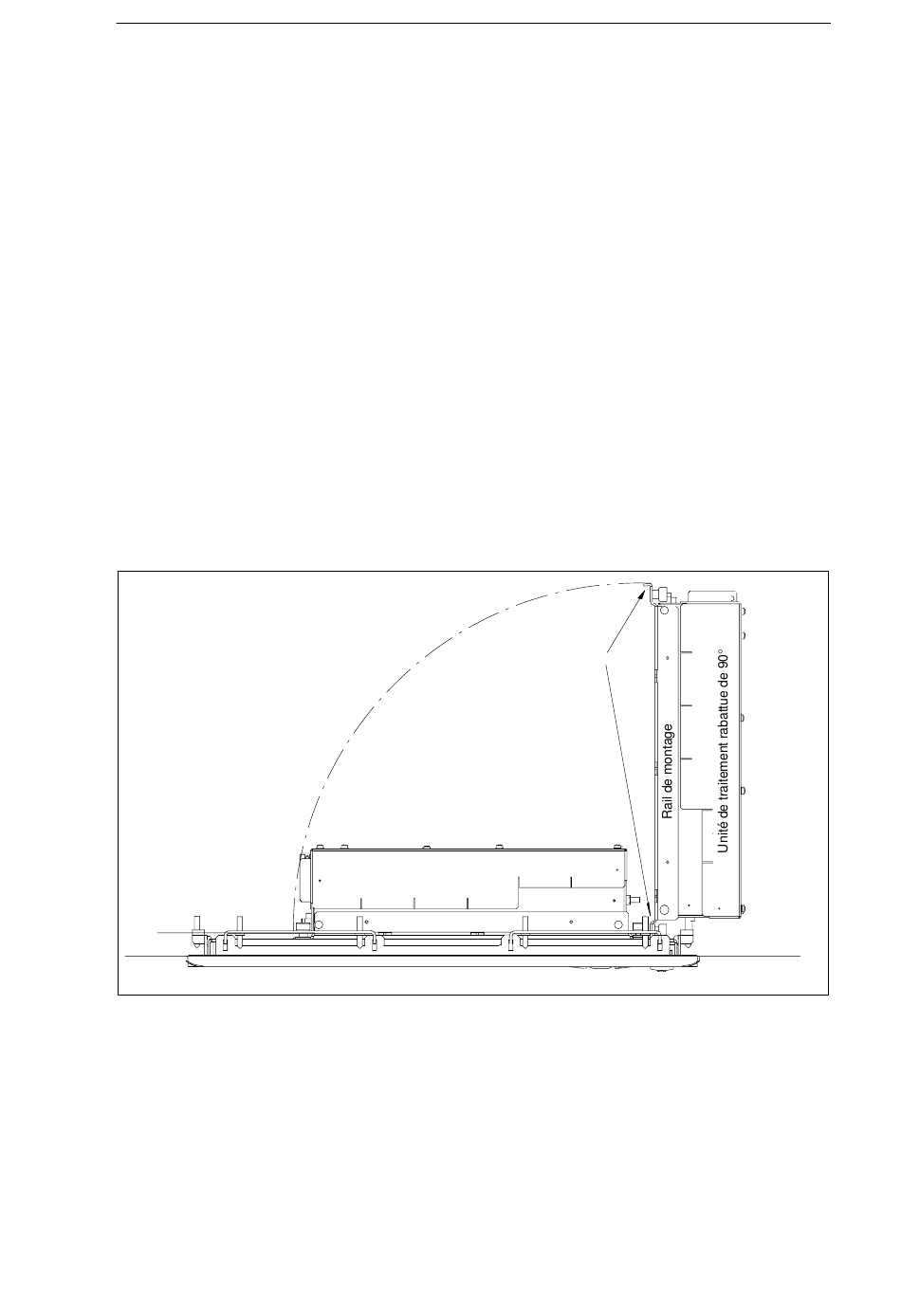

Figure 4-1 Rabattre de l'unité de traitement pour l'écarter de l'unité de dialogue (vue de dessus)
4-2
Il est nécessaire de séparer l'unité de dialogue de l'unité de traitement
pour poser diverses pièces détachées (par exemple une unité de
dialogue complète).
Procédez comme suit pour rabattre l'unité de traitement en l'écartant
de l'unité de dialogue :
1. Desserrez les vis moletées qui fixent l'unité de traitement sur la face
arrière de l'unité de dialogue.
2. Rabattez l'unité de traitement vers la gauche; les deux languettes
de gauche servent alors de charnières et évitent ainsi un
détachement involontaire de l'unité :
Unité de traitement
Rail de montage
Unité de dialogue
Les connecteurs en face arrière de l'unité de dialogue sont maintenant
accessible.
SIMATIC Panel PC 670 / 870 Unité de dialogue, Manuel produit
Languettes
Edition 07/02
