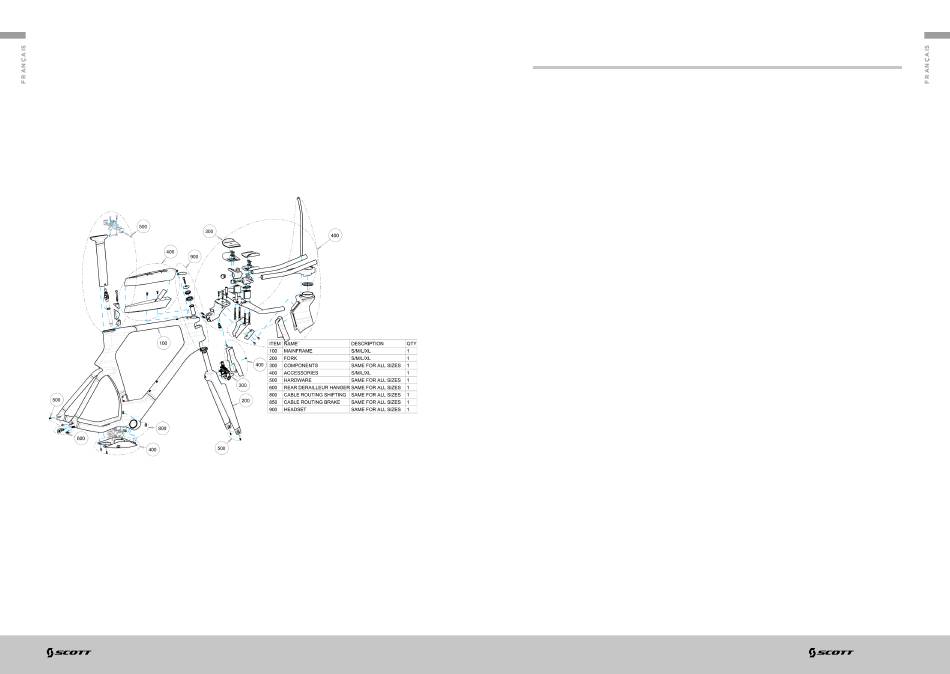

Assemblage du frein arrière sur le cadre:
Attention: le cadre SCOTT PLASMA n'est compatible qu'avec le standard d'étrier
de frein Shimano Direct Mount. L'étrier de frein recommandé pour le Plasma 5
est le SHIMANO Dura-Ace BR-9010. Seul ce modèle de frein est compatible avec
le carter de protection de frein aérodynamique (410) livré avec les kits cadre
SCOTT PLASMA 5.
Afin d'assembler le frein SHIMANO Dura-Ace BR-9010 sur le cadre, veuillez-vous
référer aux instructions SHIMANO livrées avec le cadre ou le frein.
20
PLASMA 5 | BIKE OWNER'S MANUAL 2015
CARTER DE FREINS
Carter de frein avant:
Assemblez les vis de carter du frein avant (403) avec le carter de frein (401) et
maintenez les en position à l'aide des joints toriques (404) en positionnant les joints
toriques sur le filetage et en laissant apparaitre environ 3mm de filetage.
Placez le plot du carter (402) dans le trou prévu sur la partie inférieure de la potence
(301) et positionnez le carter par-dessus le frein avant. Maintenez-le en position en
serrant les vis au couple de serrage indiqué (T8).
Attention: Il y a 4 différents carters de frein (401) avant disponibles
correspondant aux différentes tailles de cadres S/M/L/XL.
Carter de frein avant (S-XL) SCOTT part number: 239182
Carter de frein arrière:
Placez les clips du carter de frein arrière dans les trous de sortie au-dessous du tube
diagonal à l'avant du boitier de pédalier.
Attention: Assurez-vous que les gaines et câbles passent entre les 2 clips.
Faites pivoter le carter jusqu'à ce qu'il entre en contact avec les bras de l'étrier de
frein. Tirez légèrement sur la partie gauche du carter afin d'introduire le bras gauche
de l'étrier de frein dans l'ouverture du carter côté gauche.
Continuez de faire pivoter le carter jusqu'à atteindre la position finale. Assurez-vous
que les 2 inserts filetés des bases soient visibles au travers des trous du carter.
Poussez le carter vers l'avant pour s'assurer que les clips sont bien engages dans le
cadre, placez les 2 vis M4 (411) dans et vissez les au couple de serrage indiqué (T9).
Carter de frein arrière SCOTT part number: 239183
BIKE OWNER'S MANUAL 2015 |
21
PLASMA 5
