Cadres empilés pour combi-cuiseur (gaz)
Global Foodservice Solutions
G
F
D
1
2

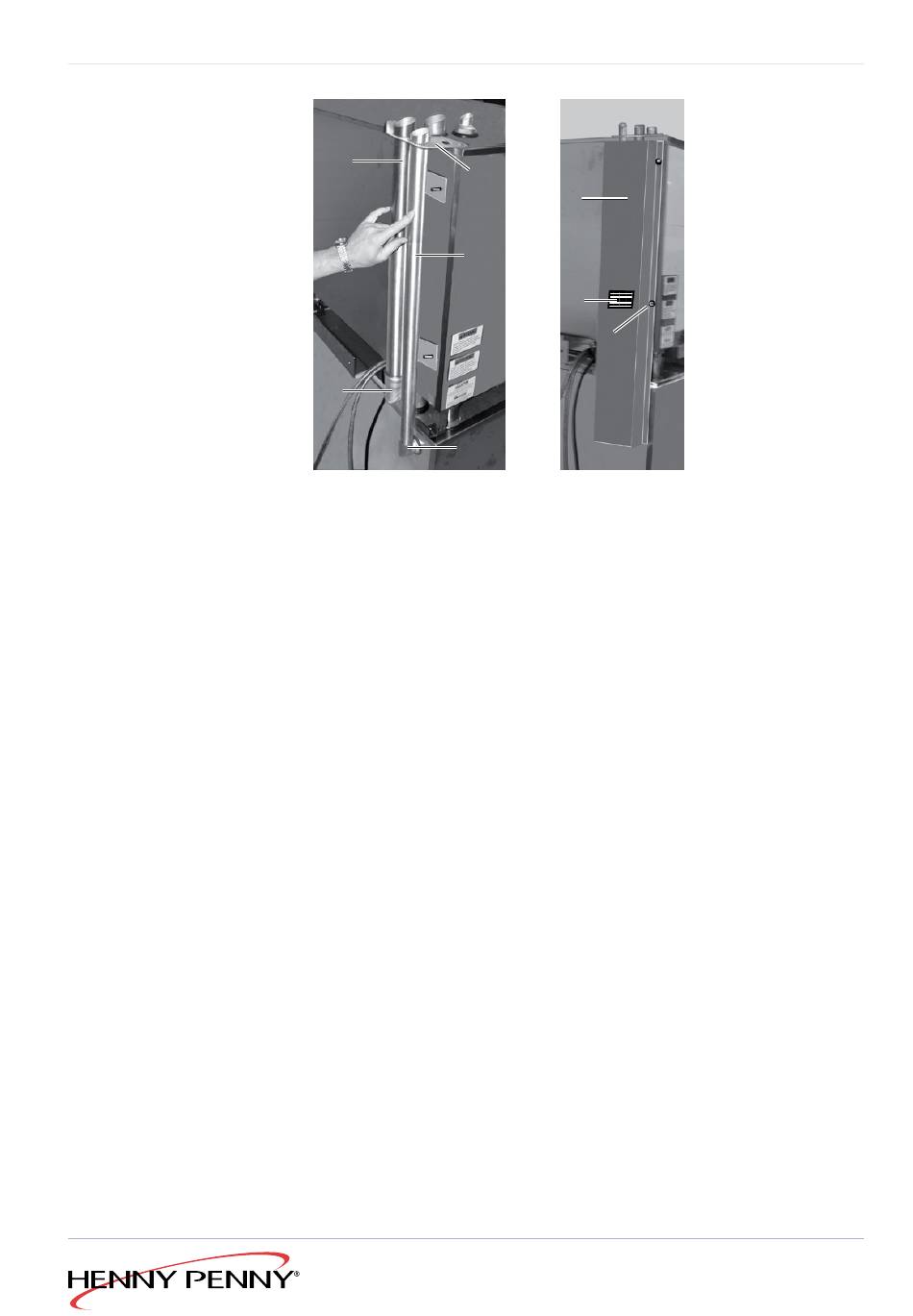

6. Visser le support (F) sur la plaque de recouvrement du
combi-cuiseur supérieur à l'aide de vis à tête plate (h).
7. Insérer l'extension pour tuyau d'évacuation d'air (G) par le haut
dans le tuyau d'évacuation d'air (1) et le tuyau d'échappement (D)
dans le coude d'échappement (2) via le support (F).
8. Poser le profil de recouvrement (H) et le fixer avec les écrous six
pans (d) et la rondelle élastique (d).
9. Coller l'autocollant «Surface chaude» (g) sur le profil de
recouvrement.
Notice de planification et d'installation
H
g
d
Installation
13
