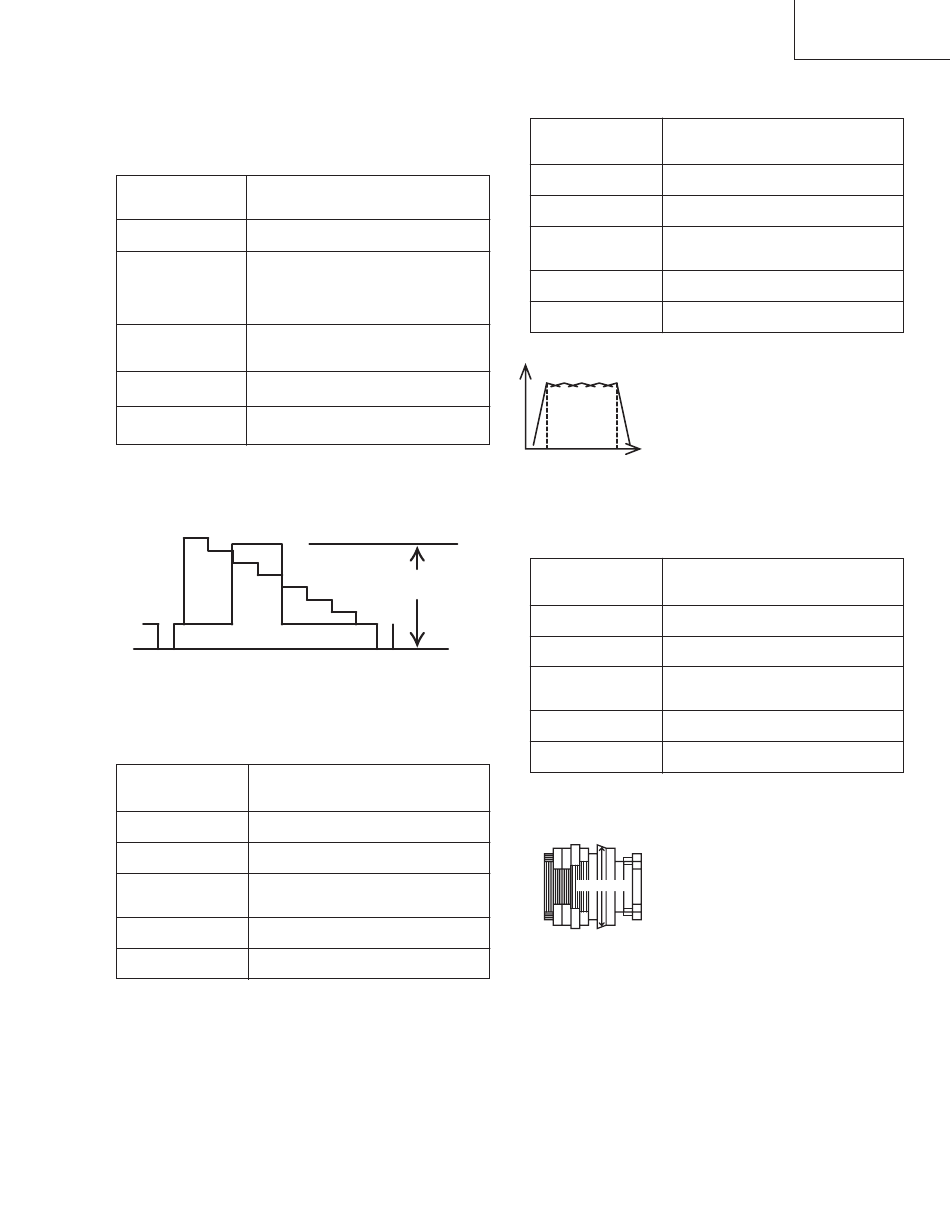

RÉGLAGE DU CIRCUIT Y/C (Lumi-
nance/Chrominance)
AJUSTEMENT de confirmation du niveau
EE
Instrument de
Oscilloscope
mesure
Mode
Enregistrement
Bande auto-enregistrée
Cassette
(Mode SP/EP :durée normale/
durée prolongée) (Voir Nota ci-
dessous)
ERGOT 21 SORTIE VIDÉO ou
Point d'essai
port RCA (Borne de 75 _)
VIDÉO
Barre colorée PAL (1 V c-c)
1,0 ±0,2 V c-c
Spécification
Observer la sortie vidéo en utilisant l'oscilloscope et
vérifier selon le diagramme ci-dessus.
* V:200mV/div
H:20µ sec/div
AJUSTEMENT de confirmation de la
porteuse FM
Instrument de
Analyseur de spectre
mesure
Mode
Enregistrement
Cassette
Bande auto-enregistrée
Point d'essai
PUCE YC (luminance/
chrominance) Ergot 98
VIDÉO
Barre colorée PAL (1 V c-c)
3,8 MHz ±50KHz
Spécification
AJUSTEMENT de confirmation de la
déviation
A
AJUSTEMENT
l'ENREGISTREMENT en cours
1.0Vc-c
31
Instrument de
Analyseur de spectre
mesure
Mode
Enregistrement
Cassette
Bande auto-enregistrée
Point d'essai
PUCE YC (luminance/
chrominance) Ergot 98
VIDÉO
Barre colorée (1 V c-c)
4,8 MHz ±100 KHz
Spécification
<Déviation>
S'assurer que la fréquence de la
crête du blanc est telle qu'elle est
spécifiée. (La différence entre la
pointe de synchronisation et la crête
du blanc devra être de 1 MHz ± 100
f
kHz.)
3.80
4.80MHz
de
Instrument de
Oscilloscope
mesure
Mode
Enregistrement
Cassette
Bande auto-enregistrée/de lecture
Point d'essai
PUCE YC (luminance/
chrominance) Ergot 98
VIDÉO
Barre colorée (1 V c-c)
Spécification
Environ 300 mV c-c
<Diagramme A>
S'assurer que la pointe de syn-
Pointe de
synchronisation
chronisation soit telle qi'il est
montré à gauche. (Diagramme A)
VC-FH310FPM
VC-GH60FPM
VC-GH61FPM
confirmation
