VC-FH310FPM
VC-GH60FPM
VC-GH61FPM
Remarques:
1. Maintenez la jauge de couple à la main de telle manière
qu'elle ne bouge pas.
2. Ne conservez pas la roue de moyeu en position
verrouillée. Ne procédez pas à une mesure longue.
4-8 VERIFICATION ET REGLAGE DU COUPLE
DE RECEPTION EN MODE D'ENREGISTRE
-MENT/LECTURE
• Retirez l'ensemble de commande du boîtier du
logement de cassette.
• Après avoir établi un court-circuit entre TP803 et
TP802, prévu au circuit câblé principal, branchez la
fiche du cordon d'alimentation.
• Coupez l'alimentation en appuyant sur l'interrupteur.
• Ouvrez le volet du dispositif de mesure de couple
appliqué sur la cassette et assurez son maintien au
moyen d'un morceau de ruban adhésif.
• Chargez le dispositif de mesure de couple appliqué
sur la cassette dans l'appareil.
• Posez un poids (500g) sur le dispositif de mesure de
couple appliqué sur la cassette.
• Alimentez l'appareil en appuyant sur l'interrupteur.
• Appuyez sur la touche REC puis choisissez le mode
LP d'enregistrement d'image.
Valeur de réglage pour 6,9
Dispositif de mesure
de couple appliqu
sur la cassette
• Vérification
1. Assurez-vous que la valeur est dans les limites prescrites
+2,0
+20
6,9
mN·m (70
–2,5
–25
2. Le couple de bobinage varie en raison de la variation du
couple de rotation de l'ensemble de poulie limitrice.
Utilisez la valeur moyenne des variations comme valeur
de réglage.
3. Activer le mode d'enregistrement LP (x2) et vérifier que
le couple de bobinage se situe dans la limite de réglage.
• Réglage
Si le couple de bobinage pendant la lecture n'est pas dans
les limites prescrites, remplacez l'ensemble de poulie
limitrice.
Remarque:
Après avoir installé le dispositif de mesure de coupole,
posez un poids (500g) pour éviter son soulèvement.
Après avoir enlevé le dispositif de mesure de couple.
Coupez l'alimentation en appuyant sur l'interrupteur.
+20
+2,0
mN⋅m (70
gf⋅cm)
–2,5
–25
500g

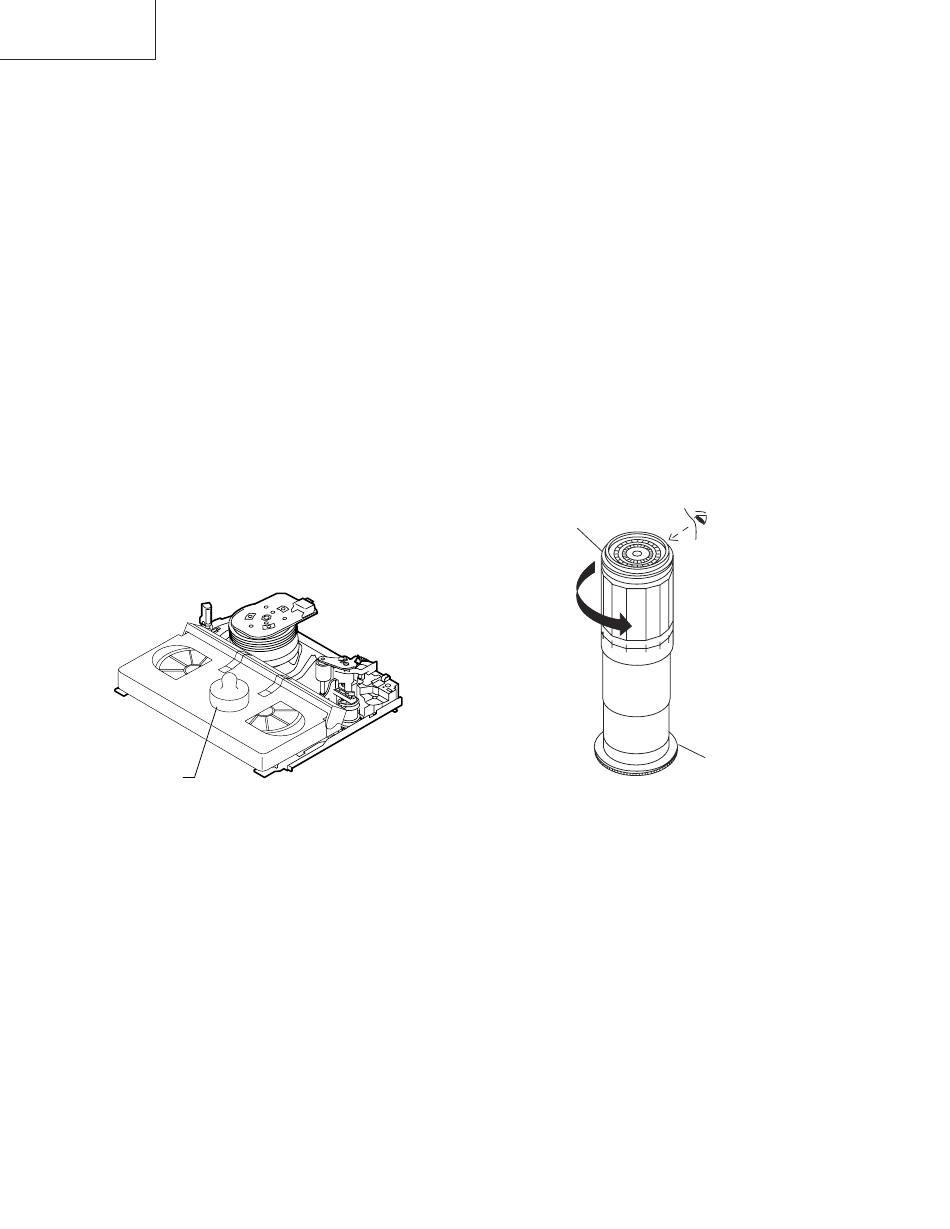

Figure 4-8.
gf·cm).
4-9 VERIFICATION ET REGLAGE DU COUPLE
DE RECEPTION EN MODE DE RECHERCHE
VIDEO VERS LE DEBUT DE LA BANDE
• Retirez l'ensemble de commande du boîtier du
logement de cassette.
• Après avoir établi un court-circuit entre TP803 et
TP802, prévu au circuit câblé principal, branchez la
fiche du cordon d'alimentation.
• Réglage
Appuyez sur la touche de lecture et sur la touche de
rebobinage pour adopter le mode de recherche vidéo vers
le début de la bande.
• Vérification
Posez la jauge de couple sur la roue de moyeu d'alimentation
puis tournez très lentement la jauge de couple (une rotation
pour chaque 1 à 2 secondes) à la main dans le sens
contraire des aiguilles d'une montre pour vous assurer que
le couple est bien dans les limites prescrites 14,1± 3,5
mN·m (144 ± 35 gf·cm)
Jauge de couple
Sens contraire
des aiguilles
d'une montre
Remarque:
Veillez à ce que la jauge de couple soit bien sur la roue de
moyeu au moment de la mesure. En cas de perte de
contact, la mesure précise est impossible.
• Réglage
Si le couple de rebobinage pendant la lecture n'est pas
dans les limites prescrites, remplacez l'ensemble de poulie
limitrice.
Remarque:
Le couple de bobinage varie en raison de la variation du
couple de rotation de l'ensemble de poulie limitrice. Utilisez
la valeur moyenne des variations comme valeur de réglage.
14
Ensemble de roue libre
Figure 4-9.
