Deutsch

D
Benötigtes Werkzeug:
Montageschritte:
Elektrik
Abb. Seite 2-3
• Zollstock
• Innensechskant = 3mm, 6mm
• Maulschlüssel = 17mm
Montage nur stehend möglich.
Scheinwerfer dürfen nicht
vibrieren, über die Motorhaube
ragen und müssen symmetrisch
angebracht sein.
Relais spritzwassergeschützt mit
Anschlussklemmen nach unten
einbauen.
Benutzen Sie zum elektrischen
Anschluss ausschließlich den
mitgelieferten Spezialkabelsatz.

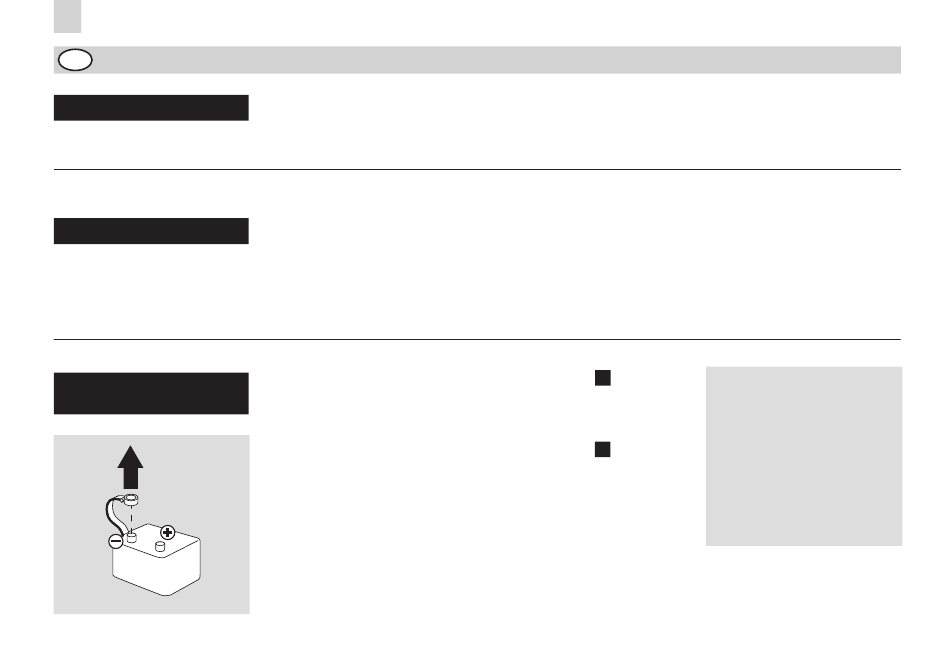

Lösen Sie zunächst die Masse-
leitung von der Batterie, führen
Sie danach den elektrischen
Anschluss entsprechend des
Anschlussplanes durch.
• Bohrmaschine mit Bohrer
Ø 3, 5, 6, 11, 12 mm
• Kombizange
Befestigungspunkt für den
Scheinwerferfuß auf stabilem
Untergrund anzeichnen und
bohren.
Gebohrte Löcher mit
Rostschutz versiegeln!
Nach Schaltplan A werden die
Zusatzscheinwerfer zusammen
mit den vorhandenen Fern-
scheinwerfern eingeschaltet.
Nach Schaltplan B werden die
Zusatzscheinwerfer über einen
separaten Schalter den vorhan-
denen Fernscheinwerfern zuge-
schaltet.
Masseleitung (-) der Batterie
wieder anschließen. Lichtanlage
prüfen, Scheinwerfer ausrichten,
Schrauben festziehen und
Anschlussleitungen sicher
befestigen.
• Seitenschneider
Verschrauben Sie den Schein-
werferfuß fest mit der Montage-
fläche.
Bei einer Verlängerung
des Kabelsatzes ist auf
einen ausreichenden
Kabelquerschnitt zu achten.
Die Leitungslängen zwischen
Vorschaltgerät und Batterie
dürfen bei 12 V
2
( 9 m bei 2,5 mm und 5,5 m
2
bei 1,5 mm ) und
2
bei 24 V ( 18 m bei 2,5 mm
2
und 11 m bei 1,5 mm )
nicht überschreiten.
