FIN
N
Tarpeelliset työkalut:
Asennusvaiheet:
Sähköjärjestelmä
kuva sivu 2-3
• Mittakeppi
• Kuusiokoloavain =
3 mm, 6 mm
Asennus on mahdollista
vain seisaaltaan.
Valonheittimet eivät saa
täristä, yltää konepellin
ulkopuolelle, ja ne on
asennettava symmetrisesti.
Asenna releet siten, että
liitäntänavat osoittavat
alaspäin ja että ne ovat
suojassa roiskevedeltä.
Käytä sähköliitännässä
yksinomaan valonheittimien
mukana toimitettua
erikoiskaapelisarjaa.

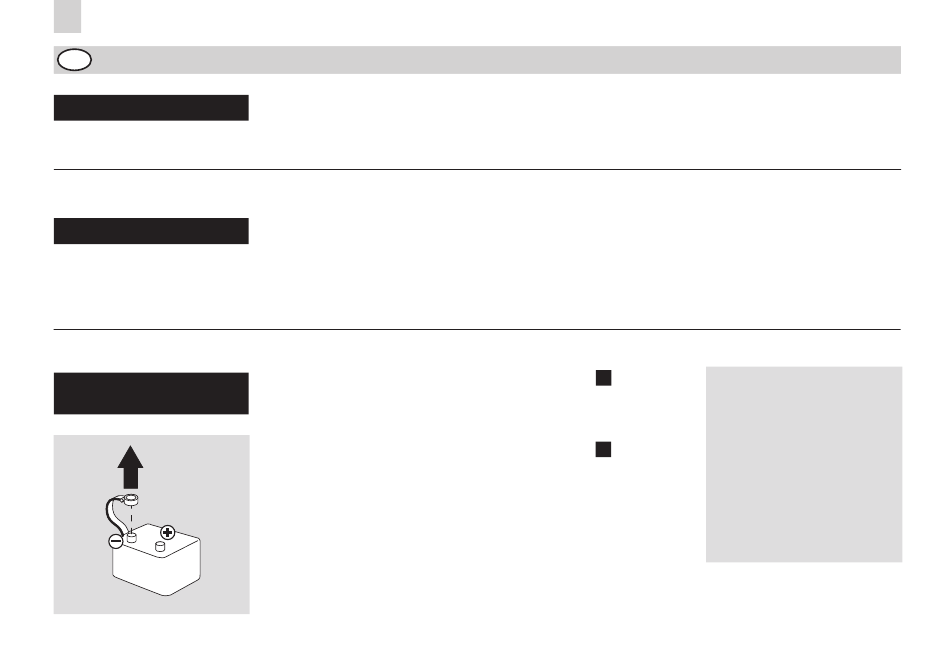

Irrota ensiksi massajohto
akusta ja asenna sen jälkeen
sähköjohto liitäntäkaavion
mukaisesti.
• Kita-avain = 17 mm
• Porakone, jossa poranterä
läpimitaltaan 3, 5, 6, 11,
12 mm
Piirrota valonheittimen jalan
kiinnityskohta tukevalle
alustalle ja poraa reiät.
Suojaa poratut reiät
ruosteenestoaineella!
Kytkentäkaavion
A
mukaan
lisävalonheittimet syttyvät
yhdessä entisten kaukovalojen
kanssa.
Kytkentäkaavion
B
mukaan
lisävalonheittimet syttyvät
entisten kaukovalojen kanssa
erillisen kytkimen avulla.
Liitä massajohto (-) jälleen
akkuun. Tarkasta valojärjestelmä,
suuntaa valonheittimet, kiristä
ruuvit ja kiinnitä liitäntäjohdot
luotettavasti paikalleen.
• Yhdistelmäpihdit
• Sivuleikkuri
Ruuvaa valonheittimen jalka
lujasti kiinni asennuskohtaan.
Jos pidennät kaapelisarjaa,
varmista, että sen poikkipinta
on riittävä. Johtojen pituus
muunninyksikön ja akun välillä
ei saa olla
12 voltilla yli
(9 m, kun poikkipinta on 2,5
2
mm
ja 5,5 m, kun poikkipinta
2
on 1,5 mm
)
ja 24 voltilla
(18 m, kun poikkipinta on 2,5
2
mm
ja 11 m, kun poikkipinta
2
on 1,5 mm
).
