Nederlands; Benodigd Gereedschap - Hella Luminator Compact Xenon Instructions De Montage

16
NL

Nederlands

Benodigd gereedschap:

Montagestappen:
Elektra
Afb. pagina 2-3
• Duimstok
• Inbussleutel = 3mm, 6mm
• Steeksleutel = 17mm
Alleen permanente montage
mogelijk.
Schijnwerpers mogen niet trillen,
boven de motorkap uitsteken
en dienen symmetrisch te
worden aangebracht.
Monteer de relais beschermd
tegen spatwater met de
aansluitklemmen naar beneden.
Gebruik voor de elektrische
aansluiting uitsluitend
de meegeleverde kabelset.

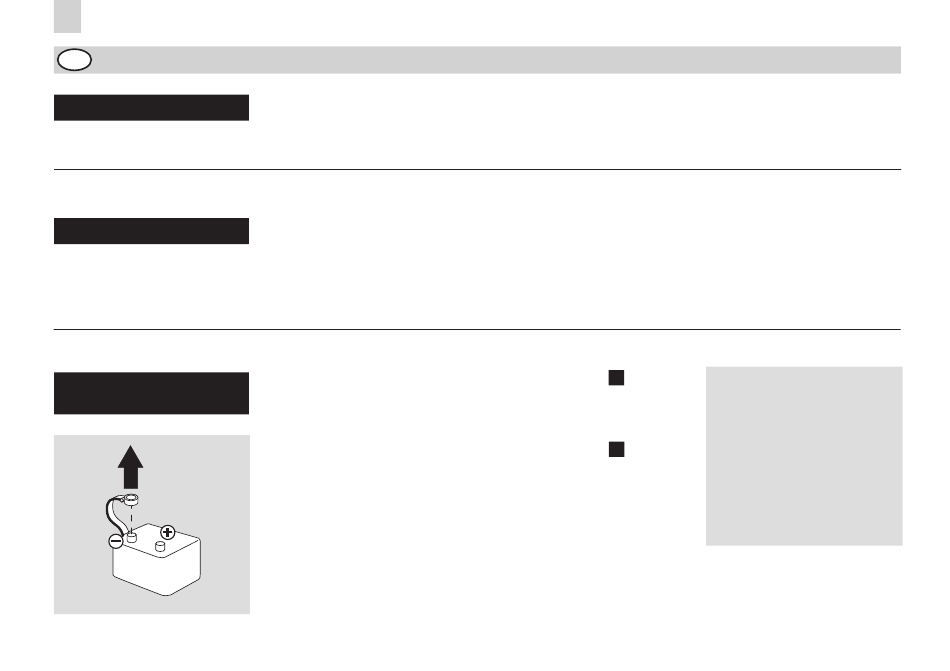

Maak eerst de massakabel
van de accu los en breng
vervolgens de elektrische
aansluiting in
overeenstemming met het
aansluitschema tot stand.
• Boormachine met
boortjes Ø 3, 5, 6, 11, 12 mm
• Combitang
Teken het bevestigingspunt
voor de schijnwerpervoet in
op een stabiele ondergrond
en boor een gat.
Bij schakelschema A worden
de extra schijnwerpers samen
met de aanwezige schijnwerpers
ingeschakeld.
Bij schakelschema B worden
de extra schijnwerpers met een
extra schakelaar bij de aanwezige
schijnwerpers ingeschakeld.
Sluit de massakabel (-) van de
accu opnieuw aan. Controleer
de verlichting, richt de
schijnwerpers uit, draai
de schroeven vast en sluit
de aansluitkabels goed aan.
• Zijsnijder
Bescherm de geboorde gaten
met een roestwerend middel!
Schroef de schijnwerpervoet
aan het montagevlak vast.
Als u de kabelset wilt verlengen,
dient u erop te letten dat de
doorsnede van de verlengkabel
voldoende is. De kabels tussen
voorschakelapparaat en accu
mogen
bij 12 V niet langer zijn dan
2
9 m bij 2,5 mm en 5,5 m
2
bij 1,5 mm .
Bij 24 V mogen de kabels niet
langer zijn dan 18 m bij 2,5 mm
2
en 11 m bij 1,5 mm .
2
