Chapitre 1 Présentation des modules

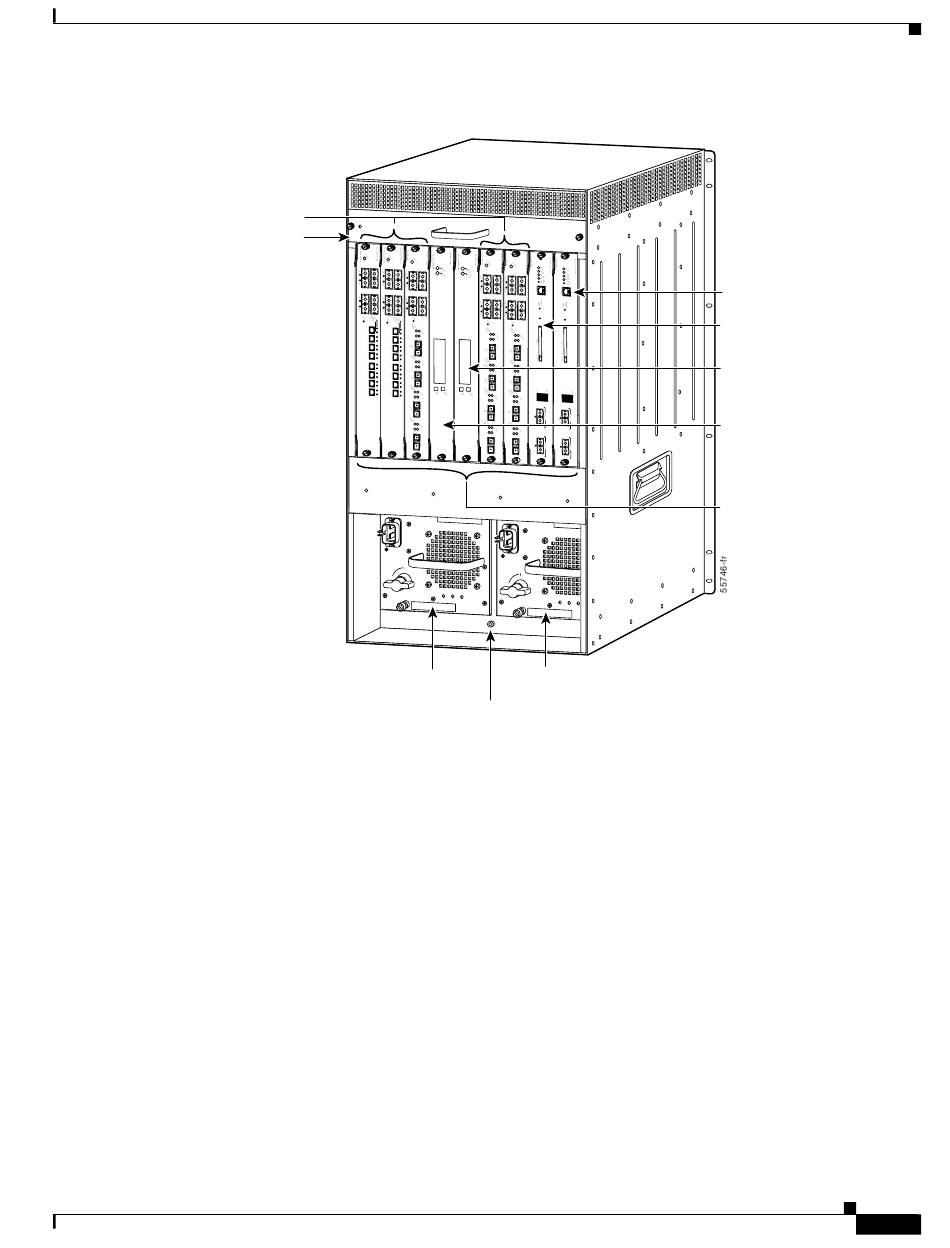

Figure 1-1 Numéros des logements du routeur Cisco 7609
Modules OSM
Système de
Les ports d'interface conservent leur adresse, même lorsque des modules sont installés ou retirés.
Toutefois, lorsque vous déplacez un module d'un emplacement à un autre, le premier nombre constituant
l'adresse est modifié, afin qu'il corresponde au numéro de son nouveau logement. Par exemple, sur un
module 10/100BASE-T 48 ports installé dans le logement 2, l'adresse du port tout à gauche est 2/1 et
l'adresse du port tout à droite est 2/48. Si vous retirez le module 10/100BASE-T 48 ports du logement 2
et l'installez dans le logement 4, les adresses de ces mêmes ports deviennent 4/1 à 4/48.
Le moteur de supervision présente les adresses n/1 à n/2, car il prend en charge deux interfaces : le port 1
et le port 2. Les modules du routeur présentent les adresses n/1 à n/N.
Pour identifier chaque port de module, regardez son emplacement et celui de son logement, sur le
routeur. Les commandes logicielles vous permettent également d'afficher des informations relatives à
une interface spécifique ou à toutes les interfaces du routeur. Pour afficher des informations relatives à
toutes les interfaces, saisissez la commande show port, sans indiquer de paramètres. Pour afficher des
informations relatives à une interface spécifique, saisissez la commande show port et indiquez le
numéro (logement) du module et le numéro du port en respectant le format show port
[num_mod/num_port].
OL-23715-01
FAN
STATUS
ventilation
o
Bloc d'alimentation 1
o
INPUT FAN
OUTPUT
OK
OK FAIL
INPUT
FAN OUTPUT
OK OK
FAIL
Bloc d'alimentation 2
(redondant)
Connexion de ruban
de mise à la terre
Guide relatif aux modules des routeurs Cisco 7600
Adresses des ports
Moteur de
supervision
Moteur de
supervision
redondant
Module de
matrice de
commutation
Module de
matrice de
commutation
redondant
Logements 1 à 9
(de droite à gauche)
