3.2.4 Conseils d'implantation spéciaux
Promass F, E, H, S et P
Attention !
Dans le cas d'un tube de mesure courbé et d'un montage horizontal, adapter la position du capteur
aux propriétés du produit.

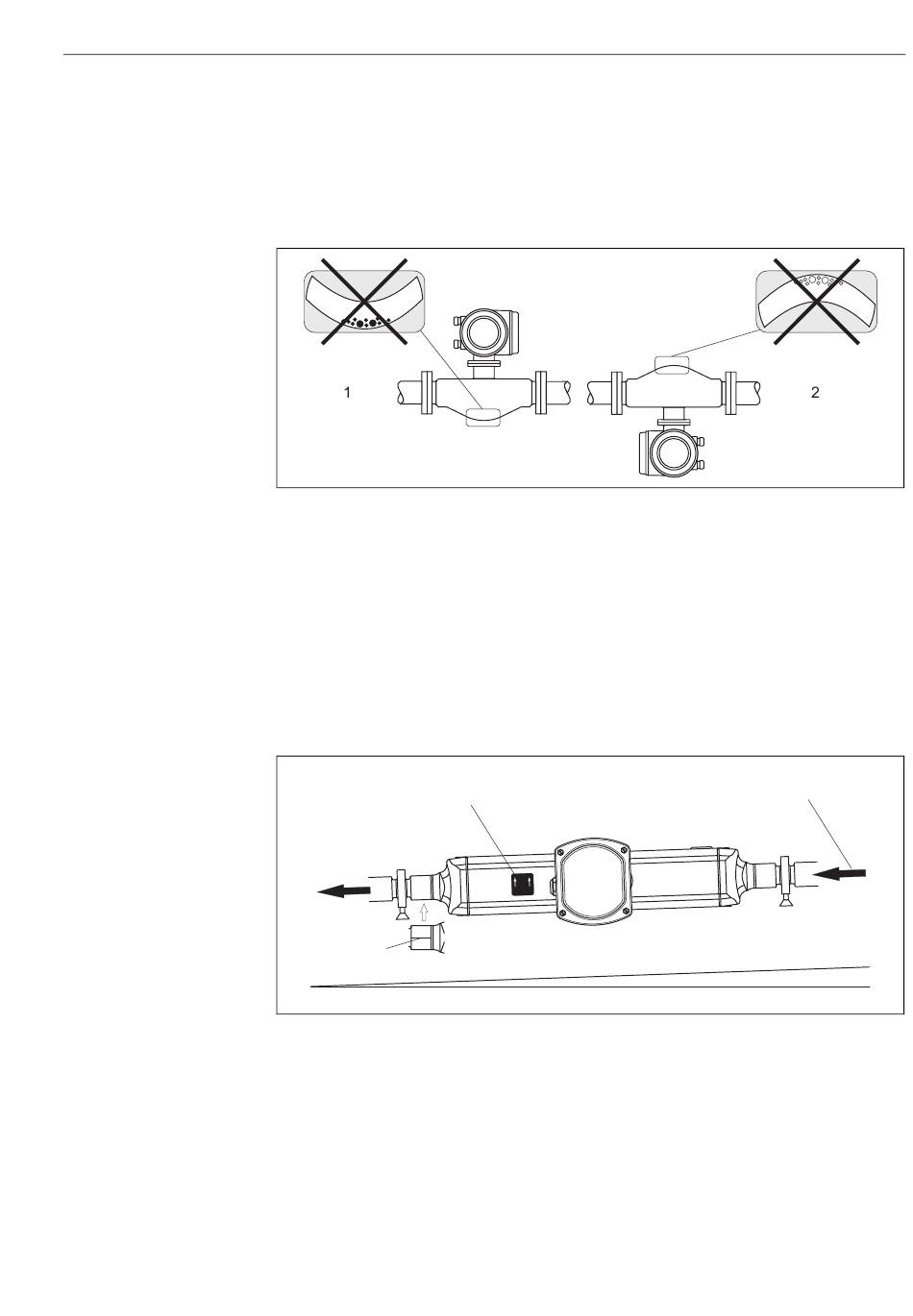

Fig. 8: Montage horizontal pour des capteurs avec tube de mesure coudé
1 Pas approprié pour les produits ayant tendance à déposer. Risque de formation de dépôts !
2 Pas approprié pour les produits ayant tendance à dégazer. Risque de formation de bulles d'air !

Promass P et I avec tri-clamp excentrique

Lors d'un montage horizontal des capteurs, il est possible d'utiliser des tri-clamps excentriques afin
d'assurer une vidange complète. En inclinant le système d'une certaine pente, il est possible de
réaliser une vidange complète sous l'effet de la gravité. Le capteur doit être monté dans la position
appropriée (avec le coude sur le côté) si l'on veut garantir une vidange complète en position
horizontale. Les marquages sur le capteur indiquent l'implantation correcte pour la vidangeabilité
horizontale.
3
Fig. 9: Promass P : En inclinant le système dans une certaine direction et avec une certaine pente selon les directives
hygiéniques (21 mm/m ou env. 2 %) on peut réaliser une vidange complète sous l'effet de la gravité.
1 La flèche indique le sens d'écoulement dans la conduite.
2 La plaque signalétique indique l'implantation pour une vidange horizontale.
3 Une ligne est gravée sur la face inférieure. Celle-ci représente le point le plus bas dans le cas d'un raccord process
excentrique.
2
Montage
a0004581
1
21 mm/m ~2%
A0007396-en
