R
EMPLACEMENT DU
1. Lorsque l'appareil vous est livré, le capteur est pré-installé à l'intérieur
du bout de sonde du détecteur GAS-Mate.
2. Insérer un trombone ou un petit tournevis sous le capteur à travers la
fente pratiquée dans le bout de sonde et faire glisser délicatement le
capteur hors de l'extrémité du bout de sonde comme illustré à la figure 2.
3. Retirer le capteur neuf de son emballage et l'installer en alignant la
languette de la gaine métallique du capteur avec la fente pratiquée dans
le bout de sonde tout en faisant glisser délicatement le capteur à
l'intérieur du bout de sonde. S'assurer que les quatre fils conducteurs du
capteur s'encastrent bien dans les quatre trous pratiqués dans la base
du culot du capteur de la sonde.
4. Le détecteur est correctement installé lorsque sa partie supérieure est à
peu près de niveau avec le bout de sonde.

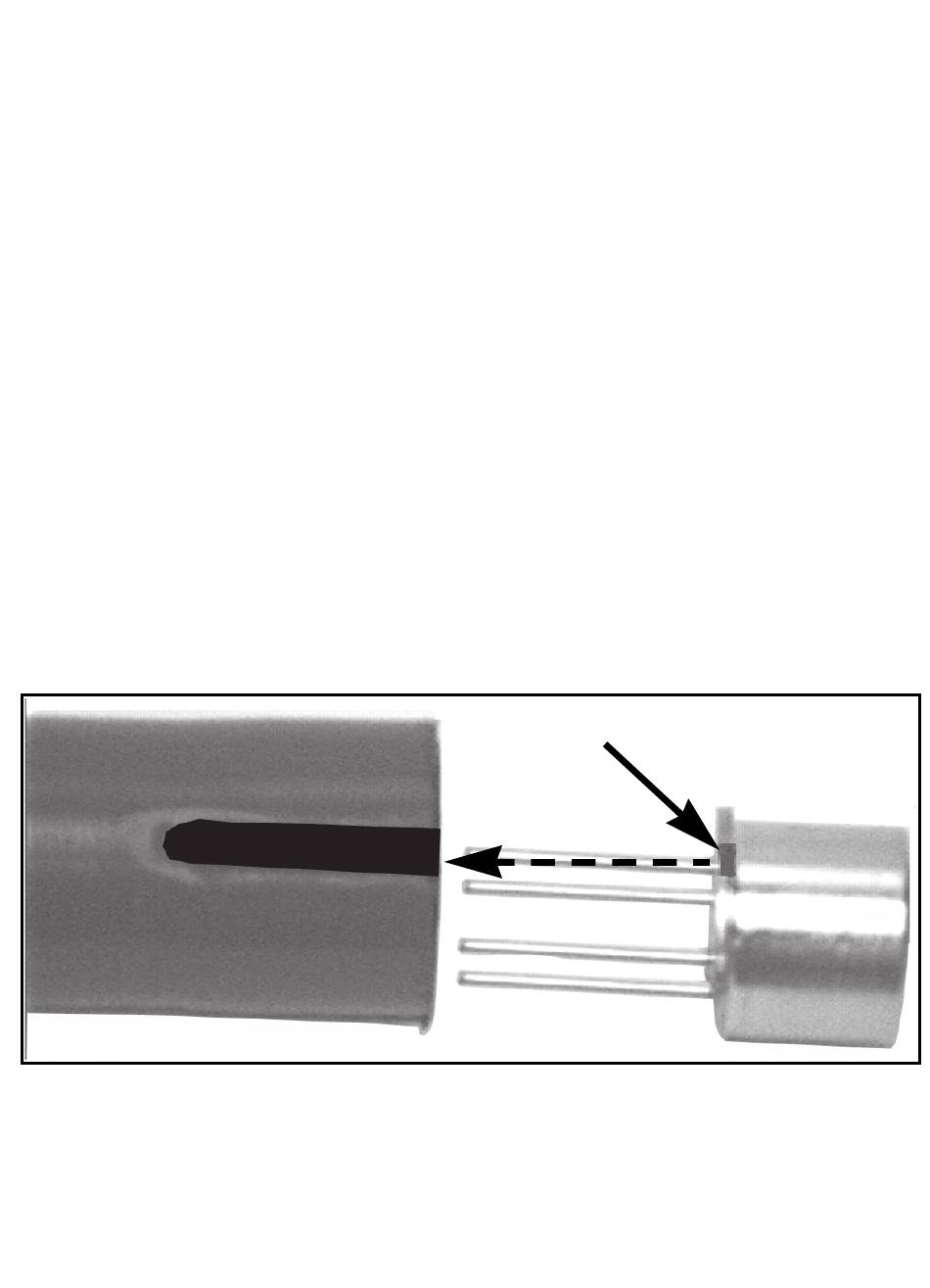

Figure 2. Remplacement du capteur
C
APTEUR
Patte d'alignement
7
