© ECS 2001
AF-003-DL-F
5.

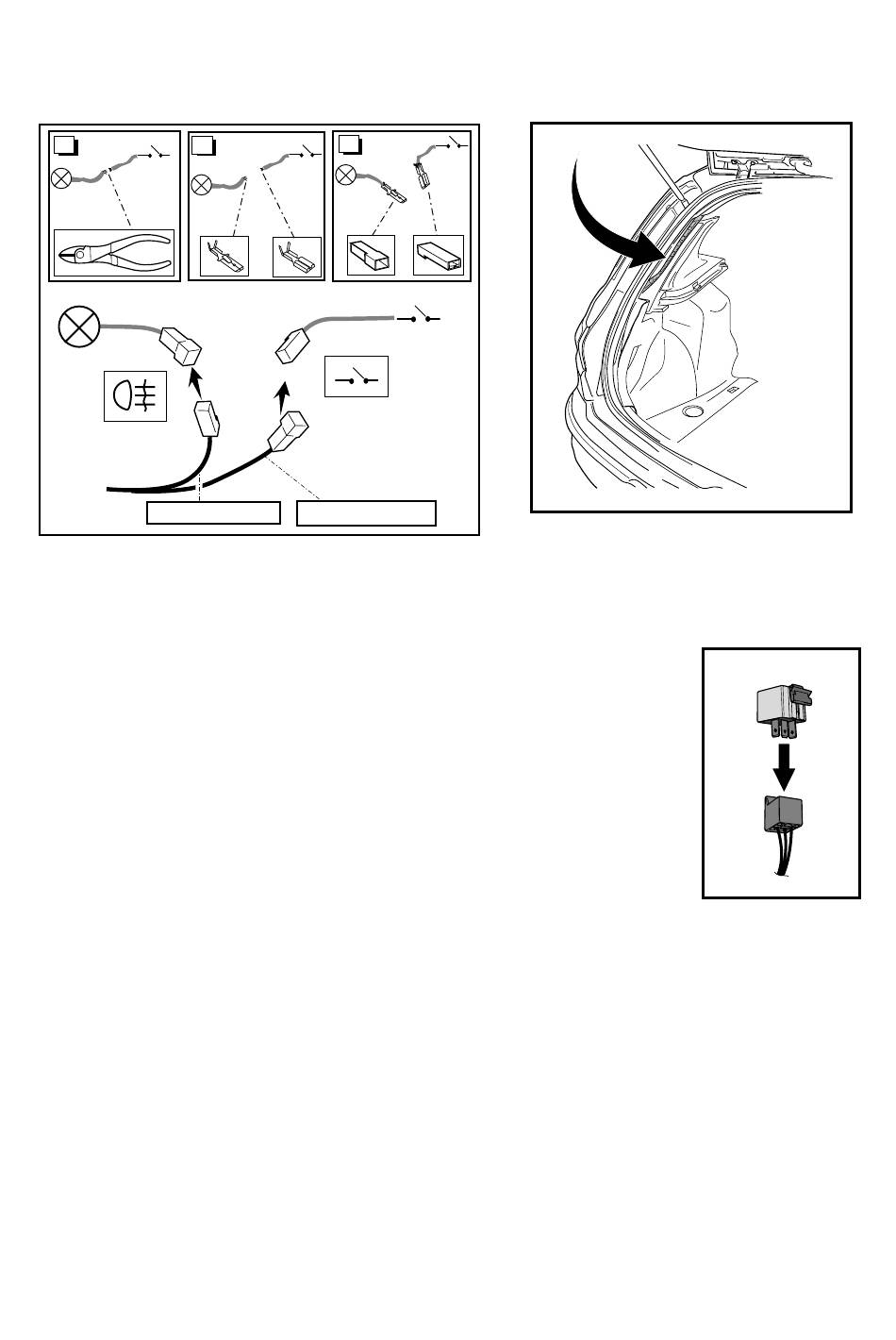

Pour connecter les feux de brouillard arrière près du feu arrière gauche: reportez-vous aux schémas 2 & 3.
A
Lampes
fig. 2
*Jaune (Faisceau)
6.
Vous trouverez un faisceau de câbles d'origine dans le montant en C (étançon) de la partie arrière gauche: reportez-vous au schéma 3.
Ce faisceau contient plusieurs fils gris.
Recherchez le feu de brouillard correspondant à ces fils gris, à l'aide d'un feu de contrôle.
Coupez le fil de ce feu de brouillard et connectez-la selon le schéma 2.
Placez le relais 3 pôles dans la prise contenant les fils bleu, rouge et jaune (schéma 4).
7.
Insérez le connecteur 8 pôles (avec les couleurs marron, rouge et noir) dans le module 5C002.
Montez le module sur l'arrière gauche du véhicule à l'aide de la bande à face double.
8.
Insérez l'autre connecteur 8 pôles (avec les couleurs vert, jaune, et violet) dans le module 5C009.
Montez le module sur l'arrière gauche du véhicule à l'aide de la bande à face double.
9.
Menez le fil marron/blanc à partir de la batterie via l'interieur gauche du véhicule jusqu'à la prise.
Insérez le clip du fil marron/blanc dans le connecteur 3-pole (meme position que le fil marron/blanc
dans le faisceau principàl). Connectez les 2 conneurs 3-pole.
Attention aux pièces tranchantes !
Montez la cosse circulaire du fil marron/blanc sur le pôle positif de la batterie.
Fixez le fusible avec capuchon après avoir effectué la connection de la prise!
10.
Fixez les fils blancs sur l'écrou de la masse du véhicule, situé près du feu arrière droit. Reconnectez la batterie,
puis contrôlez toutes les functions électriques, après câblage de la remorque. Remontez les parties démontées.
270301I
C
B
Interrupteur
*Rouge (Faisceau)
Reference: AF-003-DL
Fig. 3
Fig. 4
rev.0
