Terminer L'installation - Kichler Jade Manuel D'instruction

7
Boîte de sortie
de courant
Noir (sous tension)
Noir (« CA dans L »)
Récepteur
Noir (« au moteur L »)
Bleu (au luminaire)
Bleu (au luminaire)
Noir (moteur)

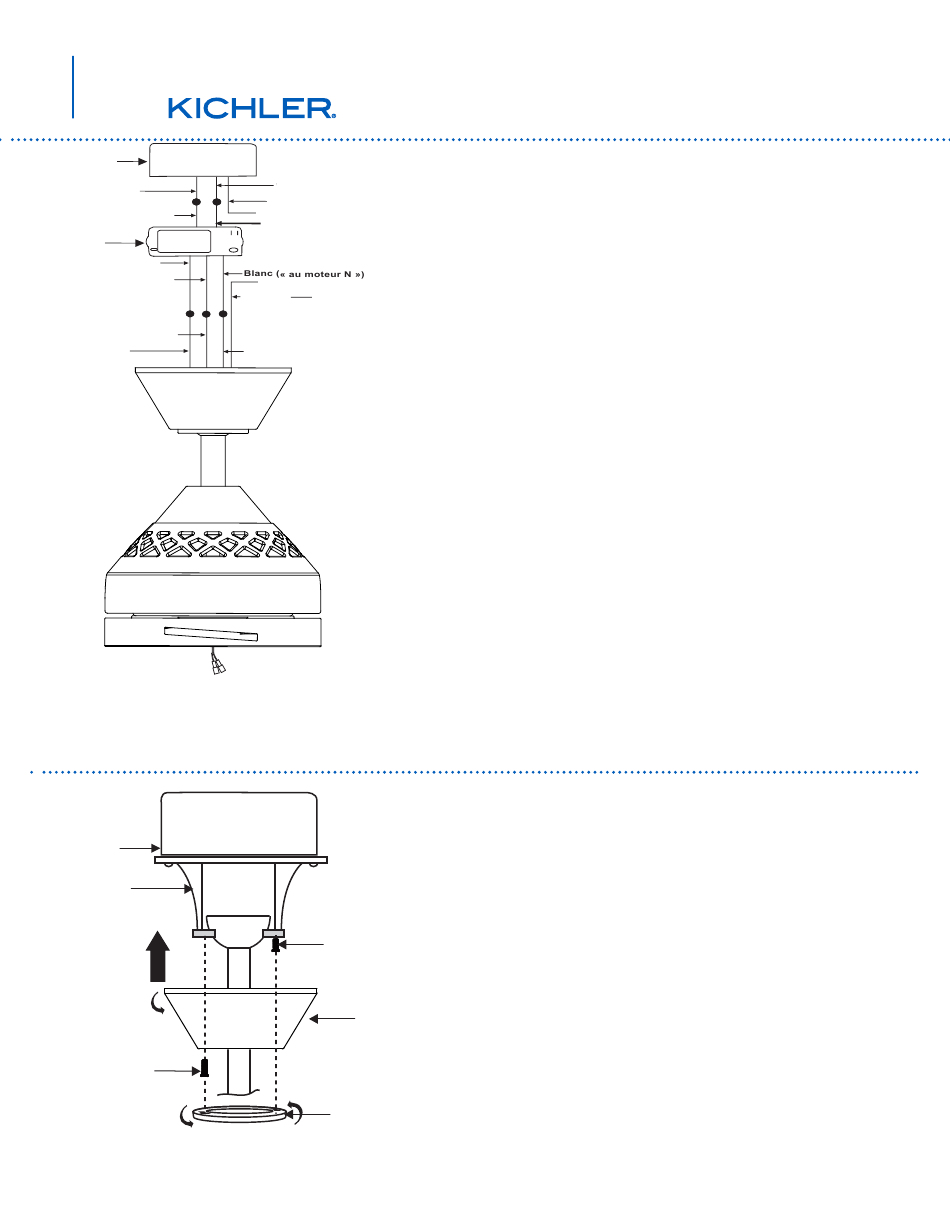

Fig. 14
Boîte de sortie
de courant
Support de
montage
au plafond
Vis
Fig. 15
Blanc (neutre)
Vert ou en cuivre
dénudé (mis à la terre)
Blanc (« CA dans N »)
Mis à la
Connectez au fil
terre (vert)
de mise à la
terre sur le
support de
suspension si
aucun fil de
mise à la terre
n'est présent
dans la maison
Vis
Monture
Couvercle
de monture
Étape 2. Connexions électriques du moteur au récepteur (Fig. 14).
Connectez le fil noir du ventilateur au fil noir marqué « TO MOTOR L
(AU MOTEUR L) » du récepteur.
Connectez le fil blanc du ventilateur au fil blanc marqué « TO MOTOR
N (AU MOTEUR N) » du récepteur. Connectez le fil bleu du ventilateur
au fil bleu marqué « FOR LIGHT (AU LUMINAIRE) » du récepteur.
Fixez fermement et de manière sécuritaire toutes les connexions
électriques avec les capuchons de connexion en plastique fournis.
Étape 3. Connexions électriques du récepteur aux fils d'alimentation
de la maison : Connectez le fil noir (sous tension) du plafond au
fil noir marqué « AC in L (CA dans L) » du récepteur. Connectez
le fil blanc (neutre) du plafond au fil blanc marqué « AC in N (CA
dans N) » du récepteur. Fixez fermement et de manière sécuritaire
les connexions électriques avec les capuchons de connexion en
plastique fournis. (Fig. 14)
Étape 4. Si votre boîte de sortie de courant a un fil de mise à la terre
(vert ou en cuivre nu), connectez-le aux fils de mise à la terre du
ventilateur; sinon, connectez le fil de mise à la terre du support de
suspension au support de montage. Fixez fermement et de manière
sécuritaire la connexion électrique à l'aide d'un capuchon de
connexion en plastique fourni. Après avoir connecté les fils, séparez-
les de façon à ce que les fils verts et blancs soient d'un côté de la
boîte de sortie de courant et les fils bleus de l'autre côté. Rangez
soigneusement toutes les connexions électriques vers le haut à
l'intérieur de la boîte de sortie de courant. (Fig. 14)
REMARQUE :
Le ventilateur doit être installé à au plus 9 m (30 pi)
de l'émetteur mural pour assurer une transmission optimale du
signal entre l'émetteur et le récepteur du ventilateur.

8. TERMINER L'INSTALLATION

Étape 1. Insérez toutes les connexions avec soin dans la boîte de
sortie de courant du plafond.
Étape 2. Faites glisser la monture vers le haut jusqu'au support de
montage et placez l'une des fentes en trou de serrure par-dessus la
vis de montage du support de montage. Tournez la monture jusqu'à ce
que la tête de vis se verrouille en place dans la section étroite du trou
de serrure. (Fig. 15)
Étape 3. Alignez le trou circulaire restant de la monture avec l'orifice
restant du support de montage au plafond. Insérez et serrez la vis
de montage retirée auparavant et la vis de montage de l'étape 2
ci-dessus. Fixez maintenant le couvercle de la monture sur les têtes
de vis de montage en insérant les têtes de vis dans le côté inférieur
du couvercle de monture et en tournant le couvercle dans le sens
des aiguilles d'une montre.
REMARQUE :
Ajustez les vis de la monture au besoin jusqu'à ce
que la monture et le couvercle de monture soit bien serrés.
