4.2.1 Tension d'alimentation externe pour les entrées et sorties de
commande
Exemple : raccordement API
Module MP55
OUT3
OUT1
24 V*
0 V*
Bornier 4

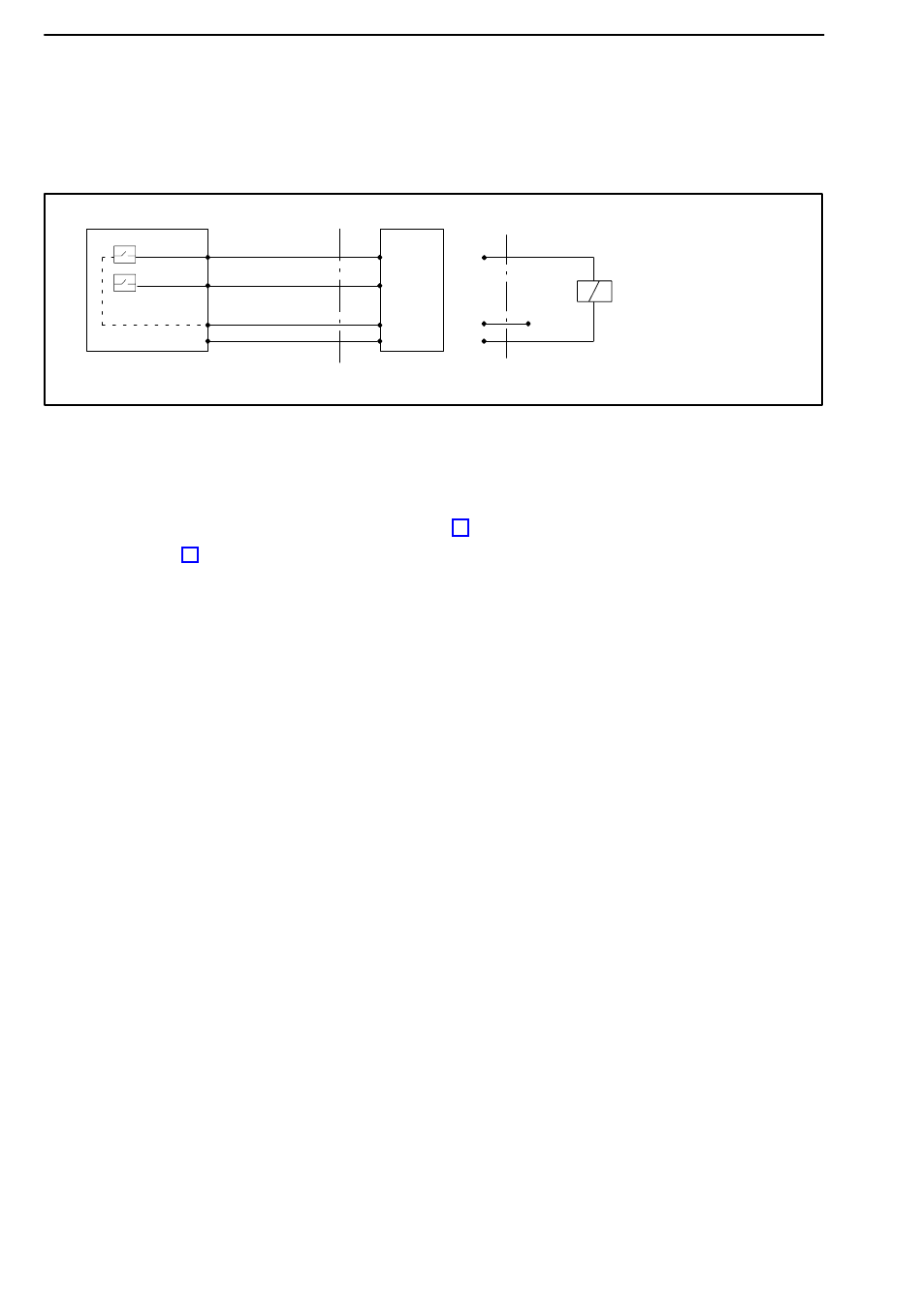

Fig. 4.3: Raccordement à un API
Les entrées de commande sont disponibles sur le bornier 3, les sorties de
commande sur le bornier 4. Elles sont isolées par galvanisation de la tension
d'alimentation interne (voir aussi chapitre 6, "Explication des principaux para-
mètres " page 30).
)
* Les entrées et sorties de commande doivent être alimentées depuis l'exté-
rieur (masse et 24 V).
HBM
API
max. 0,5 A
Relais
max. 0,5 A
24 V
0 V*
PME-MP55
