Mise en œuvre
Connexion des appareils externes
Le SH-32 n'intègre pas d'amplificateur ni de haut-parleur. Pour la restitution des sons, vous devez relier
l'appareil à un système d'écoute (enceintes amplifiées, chaîne stéréo, casque).
Afin d'éviter tout dysfonctionnement et/ou d'endommager les enceintes ou tout autre appareil, réglez
toujours le volume au minimum et placez tous les appareils hors tension avant de les connecter.
1. Avant toute connexion, assurez-vous que tous les appareils sont effectivement hors tension.
2. Reliez l'adaptateur secteur au connecteur DC IN et à une prise de secteur (courant alternatif).
Afin d'éviter toute coupure inopinée de l'alimentation (débranchement accidentel de l'adaptateur secteur), ou
d'endommager l'entrée en courant continu, bloquez le cordon de l'adaptateur à l'aide du passe câble, tel que
représenté dans l'illustration ci-dessous.

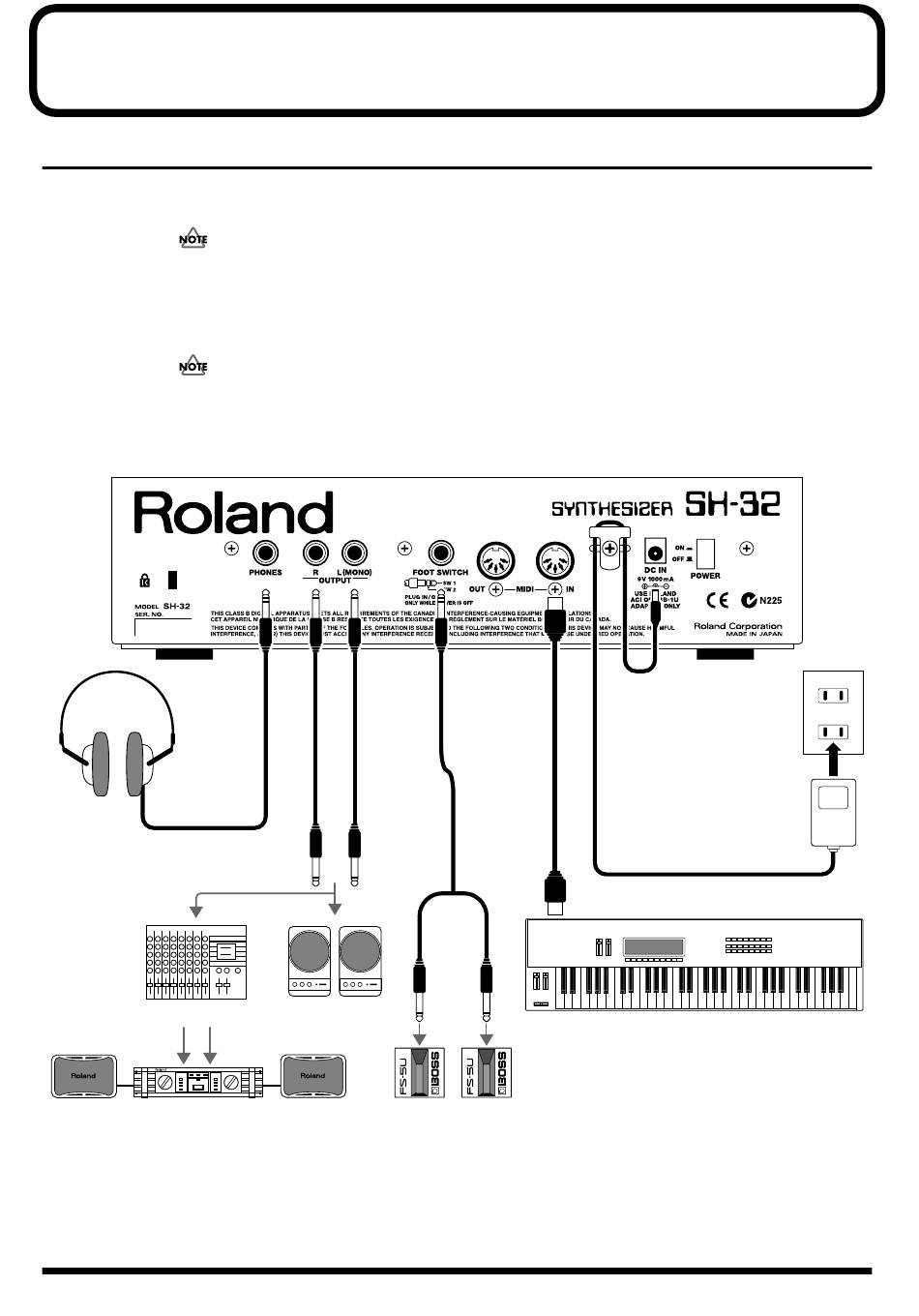

3. Connectez le SH-32 aux appareils externes tels que représenté ci-dessous :
fig.00-04.e
Casque stéréo
Mélangeur, etc.
Amplificateur de puissance
Utilisez des câbles audio pour connecter les appareils audio (de type amplificateur ou enceintes). Utilisez des
câbles MIDI pour la connexion du clavier MIDI. Si vous utilisez un casque, connectez-le à la prise casque
(PHONES). Connectez les commutateurs au pied ou des pédales selon vos besoins (p. 91).
16
PCS-31
Enceintes
(amplifiées)
Commutateur au pied (BOSS FS-5U)
ou pédale (DP-2)
Adaptateur secteur
(courant alternatif)
MIDI OUT
Clavier MIDI
