Retrait de la carte de l'alimentation et des boutons
d'affichage à l'écran (OSD)
1.
Suivez la procédure décrite dans
2.
Retirez :
a.
socle
b.
le capot arrière
3.

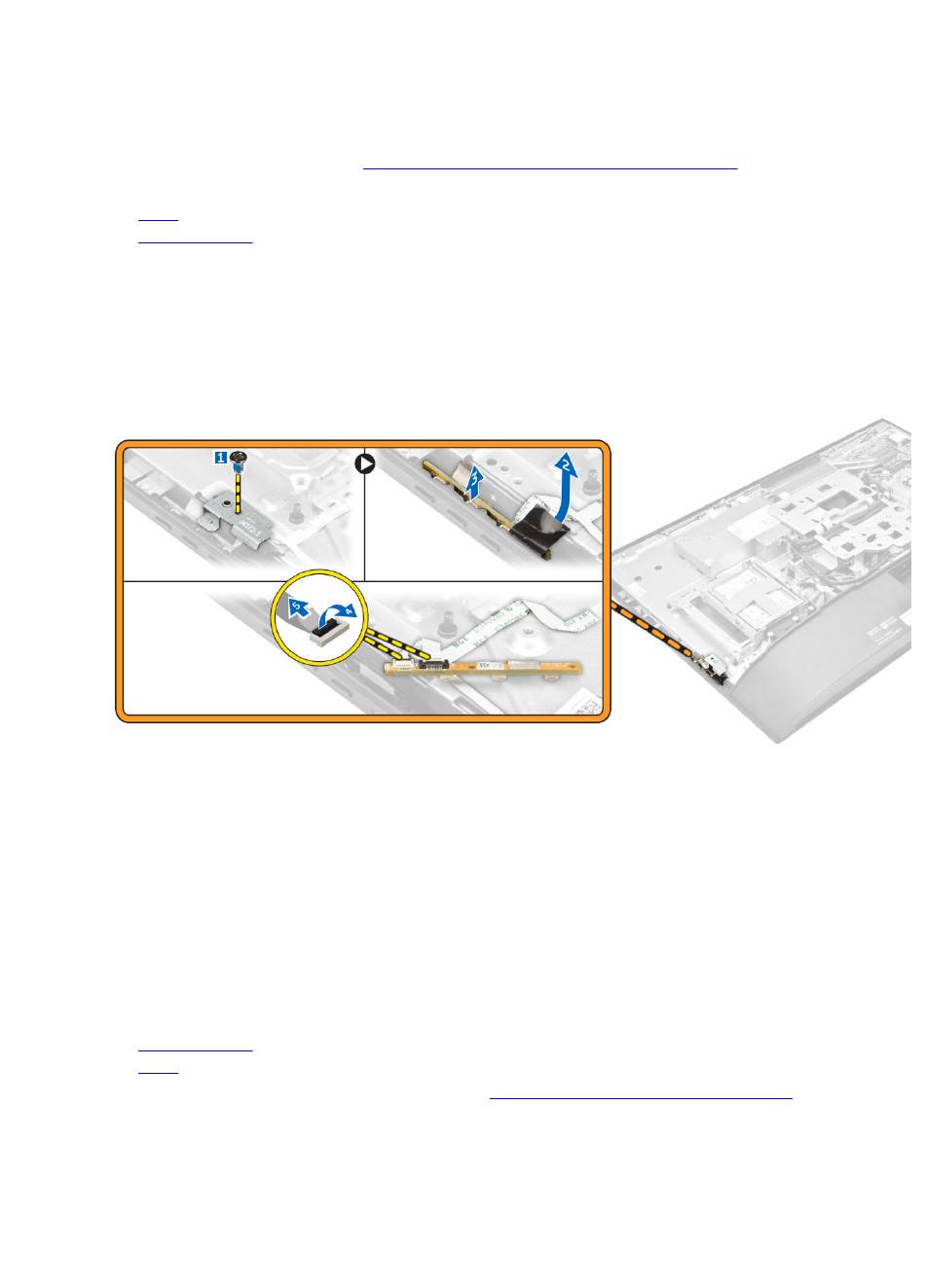

Suivez les étapes suivantes telles qu'indiquées dans l'illustration :
a. Retirez la vis pour retirer la plaque métallique qui fixe le câble d'alimentation et la carte des
boutons d'affichage à l'écran (OSD) à l'ordinateur [ 1].
b. Décollez le ruban adhésif de la carte des boutons d'affichage à l'écran (OSD) [ 2].
c. Soulevez la carte de l'alimentation et des boutons d'affichage à l'écran (OSD) du châssis [3].
d. Déconnectez les câbles de la carte d'alimentation et des boutons d'affichage à l'écran (OSD) pour
libérer la carte de l'ordinateur [4, 5].
Installation de la carte de l'alimentation et des boutons
d'affichage à l'écran (OSD)
1.
Branchez le câble d'alimentation et les boutons d'affichage à l'écran (OSD) à la carte des boutons
d'affichage à l'écran (OSD) et d'alimentation.
2.
Collez le ruban adhésif sur la carte des boutons d'affichage à l'écran (OSD).
3.
Insérez la carte d'alimentation et des boutons d'affichage à l'écran (OSD) dans le logement.
4.
Alignez la plaque métallique sur la carte d'alimentation et des boutons d'affichage à l'écran (OSD).
5.
Serrez la vis de fixation de la carte des boutons d'affichage à l'écran (OSD) et d'alimentation.
6.
Installez :
a.
le capot arrière
b.
socle
7.
Appliquez les procédures décrites dans la section
28
Avant une intervention à l'intérieur de
Après une intervention dans
l'ordinateur.
l'ordinateur.
