Adressierung mit Adressiergerät
Verbinden Sie das Modul mit dem Adressiergerät. Der Adressieradap-
ter ist gesondert zu bestellen (Bestell-Nr. E70123). Vergeben Sie eine
Adresse zwischen 1 und 31; Auslieferadresse ist 0.
Montage
Schalten Sie während der Montage die Anlage spannungsfrei.
Wählen Sie eine plane Montagefläche. Das Modul muß mit der
gesamten Bodenfläche auf der Montagefläche aufliegen.
Befestigen Sie das Compactmodul auf der Montagefläche
(Montagelöcher ; Montageschrauben nicht im Lieferumfang) und
ziehen Sie die Schrauben fest.
Externe Schutzbeschaltung bei induktiven Lasten
Das Ein- und Ausschaltvermögen ist ausgelegt für die Ansteuerung v
on
Elektromagneten bis 20 W (IEC 947-5-2, Gebrauchskategorie DC-13).
Bei größeren Lasten muß eine Freilaufdiode verwendet werden. Hinweis:
ifm-Ventildosen sind standardmäßig nicht mit Freilaufdiode ausgerüstet.
Betrieb / Wartung
Der Betrieb der Module ist wartungsfrei.
LED M12x1
152
4,5
107
Elektrischer Anschluß
Eingänge
M12-Buchse
3 4
Sensorversorgung L+
Sensorversorgung L-
2 1
Dateneingang I
Ausgänge
M12-Buchse
3 4
Schaltausgang +
5
Externe Spannung -
2 1
Schutzleiter PE
Verschließen Sie nicht benutzte Buchsen mit den beiliegenden
Verschlußkappen, um die Schutzart IP 67 zu gewährleisten.
Belegung der Datenbits
Compactmodul D0
AC2422 I-1
AC2427 I-1
AC2432 I-1/O-1
AC2437 O-1
Anschlußbelegung
1 (braun)
AS-i +
2 (weiß)
0V
3 (blau)
AS-i -
4 (schwarz)
+24V DC
5 (grün/gelb)
PE
Montageanleitung
Installation Instructions
Notice de Montage

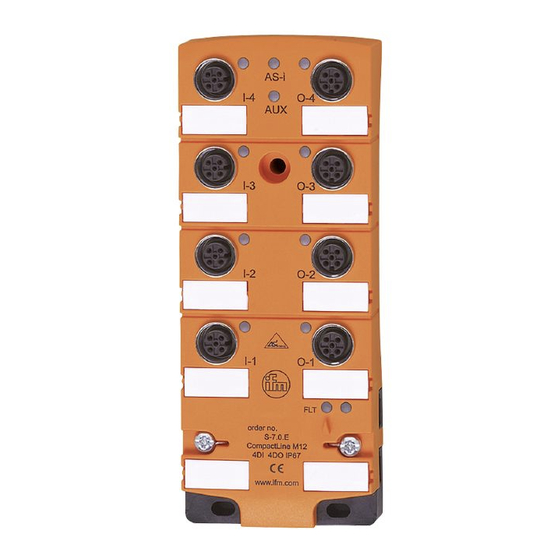

Compactmodul
Compact module
Module compact
AC2422/AC2427
AC2432/AC2437
PIN
1
3
2 + 4
PIN
4
3
5
D1 D2 D3
I-2 I-3 I-4
I-1 O-3 O-4
I-2/O-2 I-3/O-3 I-4/O-4
O-2 O-3 O-4
3 4
5
2 1
