Simbología
Con doble aislamiento
Revoluciones por minuto
(RPM)
Volts de corriente continua y
alterna
Amperios
Underwriters Laboratories, Inc.,
Estados Unidos y Canadá

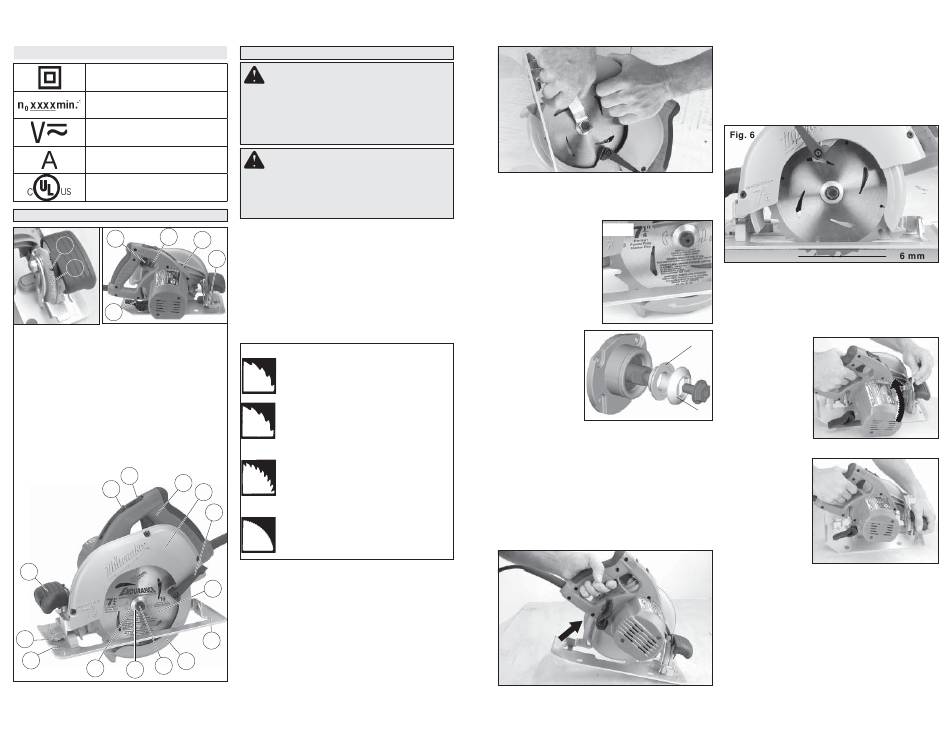

DESCRIPCION FUNCIONAL

7
6
4
3
5
1. Palanca de liberación de la empuñadura
2. Botón de liberación de la palanca de la empuñadura
3. Escala de bisel
4. Indicador de bisel
5. Palanca de ajuste de profundidad
6. Gatillo
7. Medidor de ajuste de profundidad (no se ilustra)
8. Botón inmovilizador del vástago
9. Palanca de ajuste de bisel
10. Empuñadura Tilt-Lok™ (inclinable-fi jable)
11. Guarda superior
12. Palanca de la guarda Inferior
13. Disco de corte
14. Zapata
15. Guarda inferior
16. Tuerca del disco
2
17. Brida de la cuchilla
10
18. Brida interna
1
(no se ilustra)
19. Línea de visión
20. Muesca de linea
de corte
21. Empuñadura
frontal
21
20
19 15
16
18
17
ENSAMBLAJE DE LA HERRAMIENTA
ADVERTENCIA
Para reducir el riesgo
de una lesión, desconecte siempre la her-
ramienta antes de fi jar o retirar accesorios, o
antes de efectuar ajustes. Utilice sólo los acce-
sorios específi camente recomendados. El uso
de otros accesorios puede ser peligroso.
ADVERTENCIA
Use solamente ac-
cesorios con una velocidad nominal máxima,
por lo menos, tan alta como las RPM que
aparecen en la placa de identifi cación de la
herramienta.
Selección de la cuchilla
8 Siempre use cuchillas afi ladas. Las cuchillas sin fi lo
tienden a sobrecargar la herramienta y aumentan
9
la probabilidad de contragolpe (vea «Evite el
contragolpe»). Se incluye una cuchilla combinada
con la herramienta para uso general en madera.
Seleccione la cuchilla apropiada para su trabajo.
Sólo use cuchillas con husillos romboidales, y lea
las instrucciones del fabricante antes de usar el
producto.
Corte longitudinal y corte transversal
Fig. 1
Una cuchilla multiusos para corte longitudinal,
corte transversal y corte en ángulo en maderas
duras, maderas suaves, madera contracha-
pada y materiales compuestos.
Corte longitudinal encuadrado
Diseñada para un corte longitudinal rápido y
preciso a lo largo del grano en maderas duras
o suaves cuando no se necesita un corte
transversal liso.
Madera contrachapada y veta de la madera
Se recomienda para cortar madera contra-
chapada, materiales compuestos y todo tipo
11
de madera, cuando se necesita un acabado
ligeramente más liso.
12
Corte y acabado
Diseñada especialmente para corte transversal
y en ángulo en materiales que requieren un
corte muy liso. También corta aluminio.
Cómo instalar y retirar las cuchillas
1. Desconecte la herramienta antes de instalar o
13
retirar las cuchillas.
2. Coloque la sierra sobre una superfi cie plana, con
la cuchilla orientada hacia arriba. Al tiempo que
oprime el seguro que traba la fl echa, use una
llave de provista con la herramienta para y gire
14
la tuerca en sentido inverso a un reloj (Fig. 2).
Extraiga el perno y la brida de la cuchilla. No
retire la brida de cuchilla interna.
30
Fig. 2
3. Mueva la palanca de la guarda inferior para subir
la misma. Retire la cuchilla del vástago. Limpie
siempre el polvo y el aserrín del vástago, la
guarda superior y la inferior.
4. Para instalar una
Fig. 3
cuchilla, coloque la
cuchilla en el vás-
tago con los dientes
a p u n t a n d o e n l a
misma dirección in-
dicada por la fl echa
de la guarda inferior
(Fig. 3). El diámetro
más grande de la
b r i d a i n t e r n a
Fig. 4
Brida interna
debe descansar
sobre la cuchilla
(Fig. 4). Suelte la
guarda inferior.
5. Extraiga el perno
y la brida de la
Brida externa
cuchilla.
6. Al tiempo que oprime el seguro de la fl echa, use
la llave de para girar la tuerca en sentido de un
reloj. Apriétela fi rmemente.
Ajuste de profundidad
1. Desconecte la herramienta.
2. Para ajustar la profundidad del corte, sostenga la
sierra por la empuñadura Tilt-Lok™ (inclinable-
fi jable) y afl oje la palanca de ajuste de profun-
didad, levantándola y alejándola de la zapata
(Fig. 5).
Fig. 5
3. Suba o baje la zapata a la posición deseada. Las
graduaciones en incrementos de 6 mm marca-
das en el lado interior de la guarda superior son
para fi jar la profundidad. Para una profundidad
correcta, la cuchilla no se deberá extenderse
más de 6 mm por debajo del material que se
esté cortando (Fig. 6).
4. Mueva la palanca de ajuste de profundidad hacia
la zapata y presione hacia abajo para fi jar la
posición.
Cómo ajustar el ángulo del bisel
1. Desconecte la herramienta.
2. Para ajustar el
Fig. 7
ángulo de corte,
sostenga la sierra
por la empuña-
dura Tilt-Lok™
(inclinable-fi jable)
y afl oje la palanca
de ajuste de bi-
sel, levantándola
hacia la cuchilla
(Fig. 7).
3. Sujete la empu-
Fig. 8
ñadura frontal y
gire la sierra sos-
teniéndola por la
empuñadura Tilt-
Lok™ (inclinable-
fijable) hasta el
ángulo deseado
indicado por las
marcas en la es-
cala de bisel (Fig. 8).
4. Separe de la cuchilla la palanca de adjuste de
profundidad y presione hacia abajo para fi jar la
posición.
