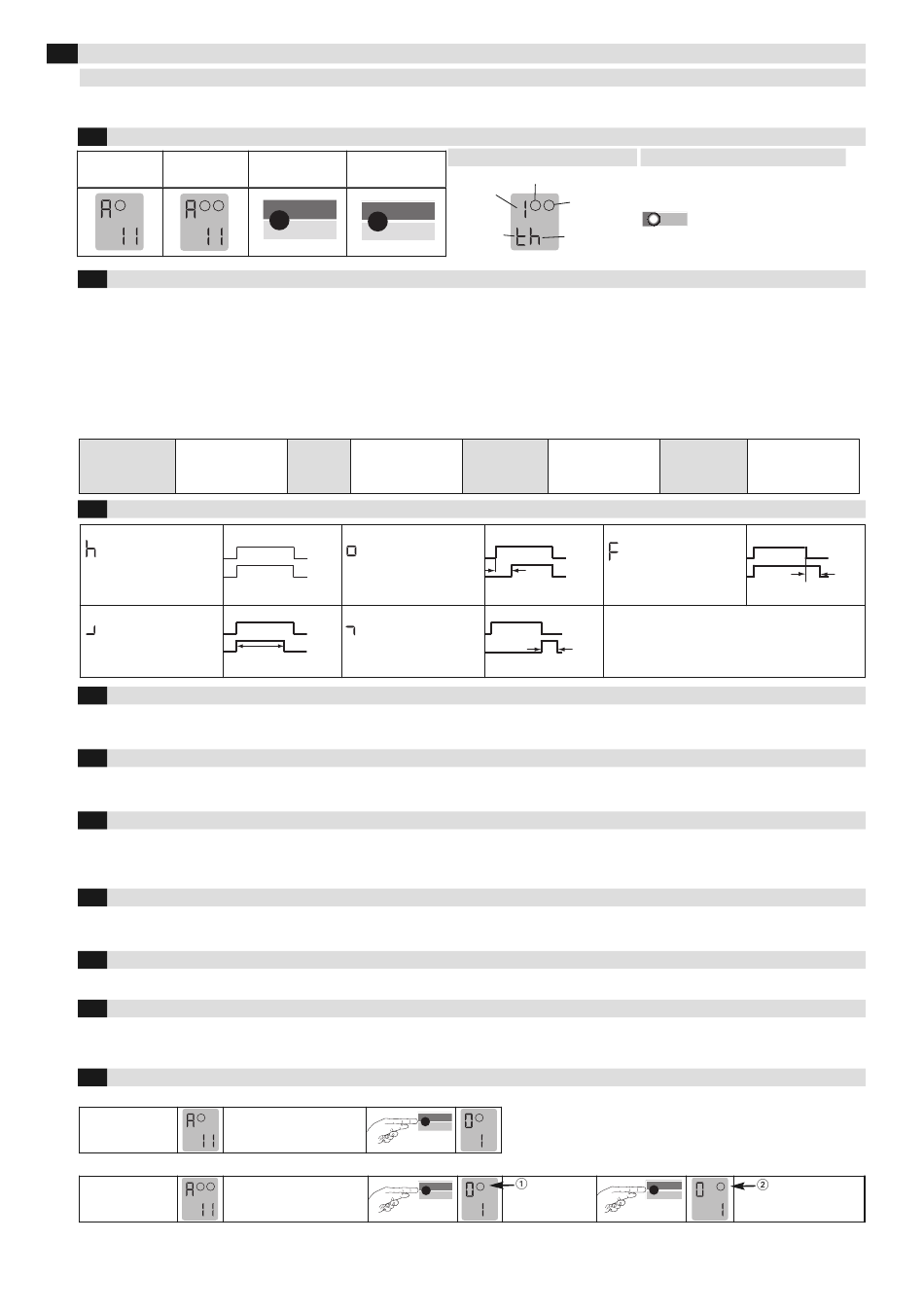

4 Possibilités de réglage des valeurs et paramètres
Généralités
Les réglages des appareils ProLoop sont décrits et expliqués dans ce chapitre sur la base de l'appareil à une boucle. Dans le cas d'un appareil à deux
boucles, les réglages de la deuxième boucle sont effectués de manière analogue.
4.1 Affichage LCD et éléments de réglage
Écran standard, Écran standard,
appareil à 1 bouclet appareil à 2 boucles
1
Fonctions de base 0 (pour le réglage, voir tableau 4.11a)
4.2
Paramètres
1: Porte et portail
2: Barrière
3: Courant de repos
4: Logique de direction
0: Boucle 2
Comportement des relais en cas de dysfonctionnement (voir chapitre 6 : Mesures d'élimination des dysfonctionnements):
En cas d'erreur, le relais
de sortie retombe. Le
1.Porte / portail
relais d'alarme retombe
Fonctions temps 1 ,unité de temps 2 facteur de temps 3 (pour le réglage, voir tableau 4.11a)
4.3
Lorsque la boucle est
occupée, le relais s'enclen-
che, il retombe quand elle
est libérée.
Impulsion à l'occupation :
Lorsque la boucle est occu-
pée, le relais s'enclenche ; il
retombe après un laps de
temps t défini.
Sensibilité 4 (pour le réglage, voir tableau 4.11a)
4.4
La sensibilité 5 du détecteur peut se régler sur 9 niveaux : 51 = faible sensibilité, 59 = sensibilité maximum,
56 = configuration d'usine. Le réglage de la sensibilité est fonction de la fréquence (voir chapitre 4.6 : fréquence).
Augmentation automatique de la sensibilité ASB 5 (pour le réglage, voir tableau 4.11a)
4.5
ASB (=Automatic Sensitivity Boost = augmentation automatique de la sensibilité). L'ASB est utilisée pour permettre par ex. la détection d'attelage de
remorques après l'activation.
Fréquence 6 (pour le réglage, voir tableau 4.11a)
4.6
Pour éviter une influence réciproque lors de la mise en service de plusieurs détecteurs de boucle, 4 fréquences différentes F1, F2, F3, F4* peuvent être sé-
lectionnées. Ces réglages agissent sur la sensibilité (des sensibilités de 1 à 7 sont possibles avec les fréquences F1 à F3). F2 à F4 peuvent être sélection-
nées avec une inductance < à 150 µH, mais uniquement F4 si elle est < à 75 µH.
Logique de direction 7 (pour le réglage, voir tableau 4.11a)
4.7
La fonction de logique de direction ne peut être utilisée qu'avec un appareil à deux boucles. La logique de direction doit être réglée dans la fonction de
base (voir chapitre 4.2). Une détection peut avoir lieu depuis : -> la boucle 1 vers la boucle 2 -> la boucle 2 vers la boucle 1 -> depuis les deux directions
Sortie 2 8 (pour le réglage, voir tableau 4.11b)
4.8
La sortie 2 d'un appareil à 2 sorties peut être activée ou non. La sortie 2 du ProLoop 11 peut également être configurée comme sortie pour alarme.
Sécurité défaillance secteur 9 (pour le réglage, voir tableau 4.11a)
4.9
La fonction de base 2 doit être réglée sur « Barrières » pour cette fonction. En situation standard (configuration d'usine) cette fonction sont inactives.
P 1 = places de parking et bornes escamotables automatiques : la sensibilité est limitée de 1 à 5 et la fonction temps à h.
4.10

Passage du mode service au mode configuration

Appareil à 1 boucle
Affichage après le
démarrage :
Appareil à 2 boucles
Affichage après le
démarrage :
10
Touche de
commande commande
1 2
Mode
Sim1
Data
Sim2
Lorsque la boucle est occupée, le relais de sortie correspondant s'enclenche, il retombe quand elle est libérée.
Lorsque la boucle est occupée, le relais de sortie correspondant s'enclenche, il retombe quand elle est libérée.
Lorsque la boucle est occupée, le relais de sortie correspondant retombe, il s'enclenche quand elle est libérée.
Lorsqu'un objet se déplace de la boucle 1 vers la boucle 2, la sortie 1 change d'état. S'il se déplace depuis la boucle 2
vers la boucle 1, la sortie 2 change d'état. À un certain moment, les deux boucles doivent être simultanément
occupées. Lorsque la deuxième boucle est libérée, les sorties sont réinitialisées. Pour qu'une nouvelle détection logique de
direction puisse avoir lieu, les deux boucles doivent être libérées.
Il est possible de désactiver la boucle 2 / sortie 2 d'un appareil à deux boucles.
En cas d'erreur, le relais
de sortie s'enclenche. Le
2. Barrière
relais d'alarme retombe
Temporisation de démarrage:
Lorsque la boucle est occupée,
Boulce
le relais s'enclenche après un
Relais
laps de temps t défini ; il
retombe quand elle est
libérée.
Impulsion à la libération :
Boucle
Lorsque la boucle est
libérée, le relais s'enclenche
Relais
t t
il retombe après un laps de
temps t défini.
Taper une fois sur la touche «
1
Mode » pour passer en mode
configuration
Taper une fois sur la touche «
1 2
Mode » pour passer en mode
configuration
Mode
Explication de l'affichage à l'écran
Touche de
Sim1
Boucle 1, Sortie 1
Funktion
1 2
Data
Sim2
Exemple:
Fonction
temps réglée
3. Courant de
repos
t t
t t
Mode
1
Sim1
La boucle 1
Mode
1
Sim1
est
sélectionnée
Explication des LED
Rouge :
Vert:
Boucle 2,
Rouge & vert:
Sortie 2
Info Vert clignotant:
Rouge clignotant: Dysfonctionnement
Exemple:
Rouge + vert
Paramètre «h»
réglé
clignotant:
En cas d'erreur, le relais 4. Logique de di-
de sortie retombe. Le re- rection (unique-
lais d'alarme retombe. ment appareil à
2 boucles)
Temporisation de coupure :
Lorsque la boucle est occupée,
Boucle
le relais s'enclenche ; une fois
Relais
la boucle libérée, le relais re-
tombe après un laps de temps
t défini.
Boucle
Relais
Mode
2
Sim1
Phase de démarrage
En service
Configuration
Boucle occupée
Simulation
En cas d'erreur, les
relais de sortie
retombent. Le relais
d'alarme retombe.
Boucle
Relais
t t
La boucle 1
est
sélectionnée
*Configuration d'usine
