Bull ESCALA Power7 Mode D'emploi page 171

Chaque contrôleur peut prendre en charge au minimum 6 unités SSD, et au maximum 30 unités SSD. Les
baies d'unité SSD SAS correspondent toujours physiquement à un jeu d'unités, même si plusieurs grappes
RAID peuvent coexister au sein de ce jeu. Avec deux grappes RAID ou davantage, chaque grappe RAID
peut être optimisée sur l'un des contrôleurs SAS intégrés afin de tirer avantage des améliorations des
performances Actif/Actif via la bande passante de lecture/écriture des deux cartes.
Codes d'emplacement du connecteur PCIe sur la carte PCIe2 SAS RAID intégrée avec cache de 3,1 Go :
1. Carte interne ERM 1 : C1-T3
2. Carte interne ERM 2 : C2-T3
Voir figure 46 pour connaître les codes d'emplacement de la carte PCIe2 SAS RAID intégrée avec cache de
3,1 Go sur l'armoire de stockage PCIe 58/88.

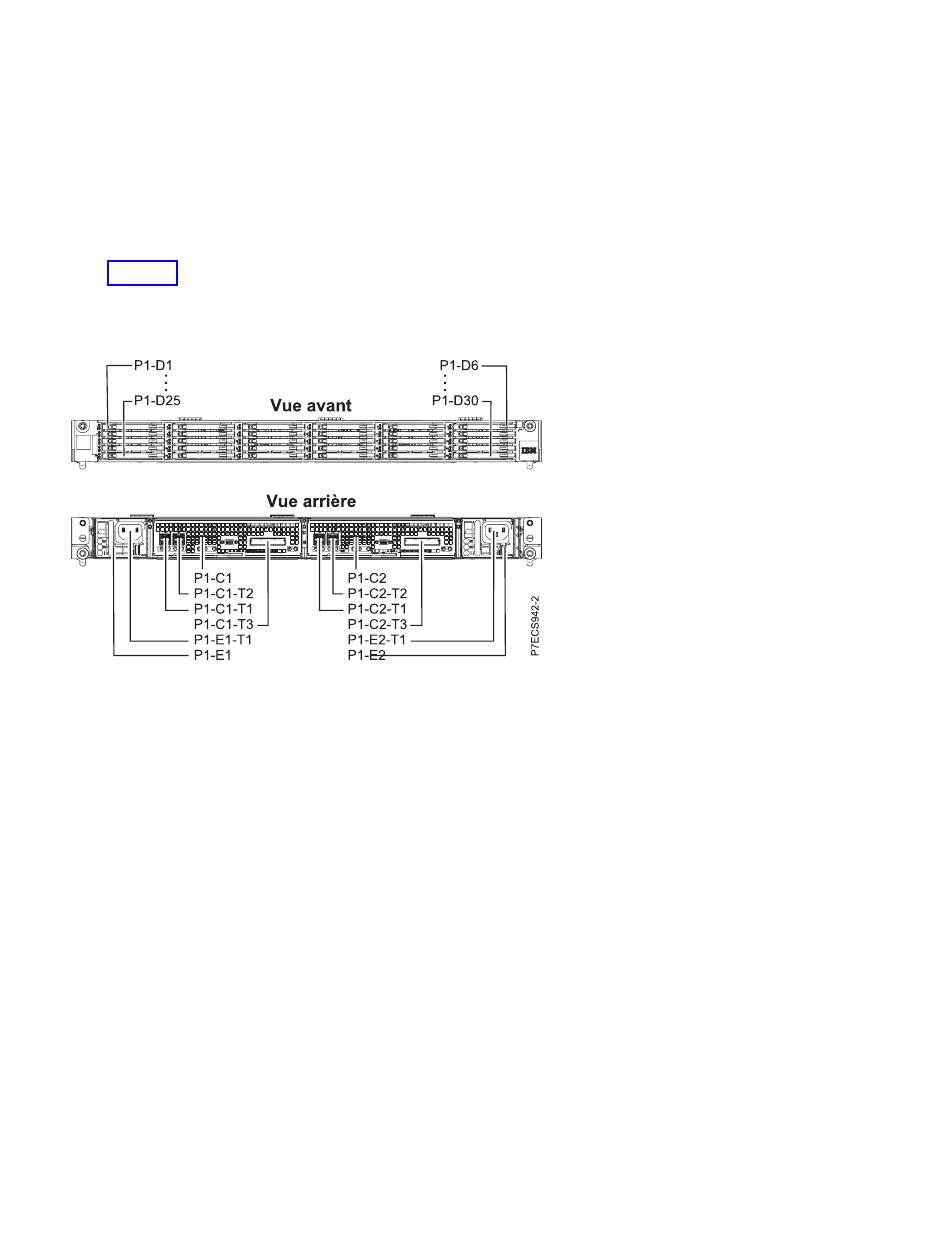

Figure 46. Codes d'emplacement de la carte PCIe2 SAS RAID intégrée avec cache de 3,1 Go
Les serveurs exécutant le système d'exploitation AIX ou Linux prennent en charge les deux contrôleurs
RAID détenus par la même partition ou des partitions différentes. Les contrôleurs fournissent les
configuration d'E-S RAID 0, RAID 5, RAID 6 et RAID 10 pour les serveurs exécutant le système
d'exploitation AIX ou Linux et pris en charge par VIOS. AIX, Linux ou VIOS fournissement également les
fonctions de mise en miroir (gestionnaire de volumes logiques (LVM)).
Pour l'armoire de stockage PCIe 58/88, il n'y a pas de maintenance simultanée de ces cartes, bien que ce
soit le cas pour de nombreux autres composants de l'armoire de stockage PCIe 58/88.
Voir la figure représentant le module ERM.
159
Gestion des cartes PCI
