(A) Languette de la batterie du cache
(B) Bloc de batteries de cache
(C) Connecteur de la batterie du cache

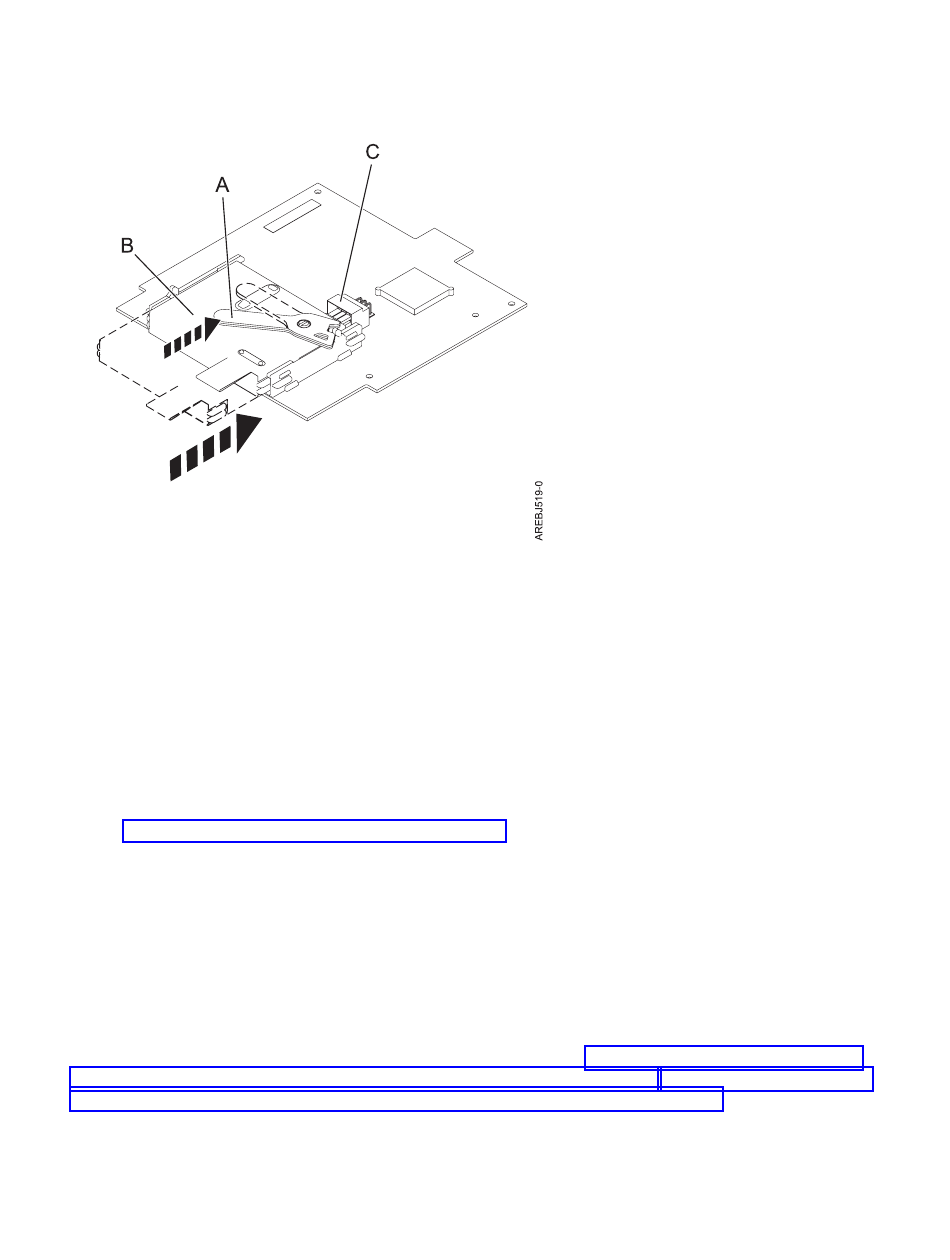

Figure 51. Remplacement de la batterie de cache 57B7
5. Faites glisser le nouveau bloc de batteries de cache dans les glissières de montage du contrôleur
jusqu'à ce qu'il s'insère dans le connecteur de batterie.
6. Une fois que la batterie est correctement positionnée dans le connecteur, ramenez la languette en
position verrouillée pour immobiliser la batterie sur le connecteur.
7. Redémarrez le cache en écriture de la carte en procédant comme suit.
a. Accédez au gestionnaire de grappes de disques SAS en suivant la procédure de la section
Utilisation du gestionnaire de grappe de disques.
b. Sélectionnez l'option Diagnostics and Recovery > Controller Rechargeable Battery Maintenance
> Start Adapter Cache.
c. Sélectionnez le contrôleur dont vous venez de remplacer la batterie et appuyez sur Entrée.

Remplacement d'un bloc de batteries de cache 57CF

Informations sur la procédure de remplacement d'un bloc de batteries de cache 57CF
Pourquoi et quand exécuter cette tâche
Pour remplacer le bloc de batterie de cache d'une carte 57CF, voir Retrait et remplacement du bloc de
batterie de cache de la carte d'activation 175 Mo de cache RAID-Double E-SRetrait et remplacement du
bloc de batterie de cache de la carte d'activation 175 Mo de cache RAID-Double E-S.
Remplacement en simultané du bloc de batteries d'une carte 574E
Cette procédure permet de remplacer en simultané le bloc de batteries d'une carte de type CCIN 574E.
