Notice d'utilisation originale

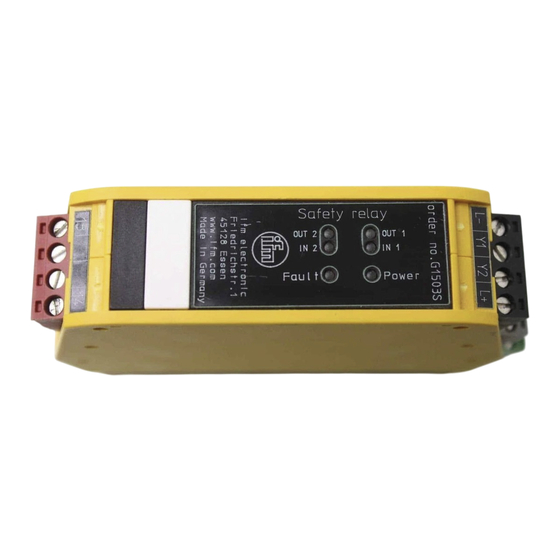

Boîtier de contrôle de sécurité
avec sorties à semi-conducteur
G1503S
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic G1503S

  • Page 1 Notice d'utilisation originale Boîtier de contrôle de sécurité avec sorties à semi-conducteur G1503S...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������4 1�1 Symboles utilisés �������������������������������������������������������������������������������������������4 2 Consignes de sécurité �����������������������������������������������������������������������������������������5 3 Fourniture ������������������������������������������������������������������������������������������������������������6 4 Fonctionnement et caractéristiques ���������������������������������������������������������������������6 4�1 Obligations concernant la configuration du matériel ��������������������������������������7 4�1�1 Obligations non relatives au produit �����������������������������������������������������7 4�1�2 Obligations relatives au produit ������������������������������������������������������������7 5 Structure et principe de fonctionnement ��������������������������������������������������������������8 5�1 Eléments de visualisation et raccordement ���������������������������������������������������8 5�2 Schéma bloc ��������������������������������������������������������������������������������������������������9...
  • Page 3 8�4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité �����������������������������������������������������������������������31 8�4�1 Raccordement ������������������������������������������������������������������������������������31 8�4�2 Fonction ����������������������������������������������������������������������������������������������33 8�4�3 Diagnostic de défauts �������������������������������������������������������������������������36 8�5 Boîtier de contrôle de sécurité pour arrêts d'urgence pour les détecteurs de sécurité à 2 voies avec sortie contact sans surveillance de simultanéité ou pour des capteurs mécaniques ����������������������������������������������������������������������������������38 8�5�1 Raccordement ������������������������������������������������������������������������������������38 8�5�2 Fonction ����������������������������������������������������������������������������������������������39...
  • Page 4: Remarque Préliminaire

    1 Remarque préliminaire La notice fait partie de l'appareil� Elle s'adresse à des personnes compétentes se- lon les directives CEM, Basse Tension et Machines et les règlements de sécurité� Elle fournit des informations sur l'utilisation correcte du produit� Lire la notice avant l'utilisation afin de vous familiariser avec les conditions envi- ronnantes, l'installation et le fonctionnement�...
  • Page 5: Consignes De Sécurité

    2 Consignes de sécurité • Respecter les consignes de la notice d'utilisation� • Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil� Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles� Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil�...
  • Page 6: Fourniture

    3 Fourniture • 1 boîtier de contrôle de sécurité G1503S • 1 notice d'utilisation boîtier de contrôle de sécurité, référence 80282663 Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm� 4 Fonctionnement et caractéristiques Le boîtier de contrôle de sécurité est un système redondant et peut être utilisé en tant que : •...
  • Page 7: 4�1 Obligations Concernant La Configuration Du Matériel

    4.1 Obligations concernant la configuration du matériel Lors de l'utilisation du boîtier de contrôle de sécurité G1503S, les obligations suivantes doivent être prises en compte : 4.1.1 Obligations non relatives au produit Les exigences de sécurité de chaque application doivent correspondre aux exi- gences spécifiées dans cette notice�...
  • Page 8: Structure Et Principe De Fonctionnement

    5 Structure et principe de fonctionnement 5.1 Eléments de visualisation et raccordement IN 1 OUT 1 POWER FAULT OUT 2 IN 2 Tension d'alimentation (L-, L+), bornes fonctionnelles (Y1, Y2) Y4, Y5, Y6, Y7 : Sélection du mode de fonctionnement, sortie auxiliaire S33, S34, S43, S44 : Raccordement pour entrées /sorties sécurité...
  • Page 9: 5�2 Schéma Bloc

    5.2 Schéma bloc...
  • Page 10: Montage

    6 Montage ► Monter l'appareil sur un rail DIN dans un boîtier protégé contre la poussière et l'humidité (au moins IP54 - degré de salissure 2). 7 Raccordement électrique ► Utiliser uniquement des conduites en cuivre 60/75 °C� 7.1 Tension d'alimentation L'alimentation en tension externe doit avoir une séparation sûre�...
  • Page 11 Contrôle des entrées de surveillance pour relais externes (N.F.) avec un démarrage automatique La validation est donnée si les entrées de surveil- lance pour relais externes sont fermées� Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes (→...
  • Page 12: 7�3 Circuit De Sortie

    7.3 Circuit de sortie Raccorder la charge ► Raccorder la charge à commander aux sorties à semi-conducteur C1 (13-14). Prendre en compte les conditions de charge minima- les et maximales (→ 10 Données techniques). La sortie Y7 fournit un signal non relatif à la sécurité pour information à...
  • Page 13: Raccordement - Fonction - Diagnostic De Défauts

    8 Raccordement - Fonction – Diagnostic de défauts Le boîtier de contrôle de sécurité peut être raccordé ou utilisé de manières diffé- rentes : 1� Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (par ex. GM701S). 2�...
  • Page 14: Boîtier De Contrôle De Sécurité Pour Détecteurs De Sécurité Avec 2 Sorties Pnp

    • Barrière multifaisceaux (ESPE selon EN 61496-1) • Scanner laser 8.1.1 Raccordement Détecteur de sécurité avec une consommation en courant de ≤ 50 mA : G1503S 1: Détecteur de sécurité Détecteur de sécurité avec une consommation en courant de > 50 mA : G1503S...
  • Page 15 8.1.2 Fonction Technologie entrées Etat de sortie Affichage LED Arrêter le clignotement : ► Activer les entrées dans la séquence temporelle correcte (→ fig. ci-dessus)
  • Page 16 Technologie entrées Etat de sortie Affichage LED...
  • Page 17 Technologie entrées Etat de sortie Affichage LED...
  • Page 18: Diagnostic De Défauts

    8.1.3 Diagnostic de défauts En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension! Affichage LED Cause du défaut Correction de défauts • Aucune alimentation en tension ► Vérifier le câblage •...
  • Page 19 Affichage LED Cause du défaut Correction de défauts • Surtension ► Vérifier le câblage • Sous-tension ► Vérifier l'alimentation • Surtension ► Vérifier le câblage • Sous-tension ► Vérifier l'alimentation • Sous-tension ► Vérifier le câblage ► Vérifier l'alimentation • Courts-circuits ►...
  • Page 20: Boîtier De Contrôle De Sécurité Pour Détecteurs De Sécurité À Impulsion De Contrôle

    Jusqu'à 10 détecteurs de sécurité à impulsion de contrôle peuvent être raccordés au boîtier de contrôle de sécurité� 8.2.1 Raccordement Raccordement d'un détecteur de sécurité : G1503S 1: Détecteur de sécurité Raccordement de 2 détecteurs de sécurité : G1503S 1: Détecteur de sécurité 1...
  • Page 21 L'utilisation du répartiteur Safety E11569 est recommandée : G1503S 1: Détecteur de sécurité 1 3: E11569 wh = blanc 2: Détecteur de sécurité 2 4: par ex� EVC014 bk = noir 5: par ex� EVC001 bn = brun bu = bleu Raccordement de 3 à...
  • Page 22 L'utilisation du répartiteur Safety E11569 est recommandée : G1503S 1: Détecteur de sécurité 1 4: E11569 wh = blanc 2: Détecteur de sécurité 2 5: par ex� EVC014 bk = noir 3: Détecteur de sécurité 3 6: par ex� EVC001...
  • Page 23 8.2.2 Fonction Technologie entrées Etat de sortie Affichage LED 1: Seul ou dernier détecteur de sécurité d'une chaîne de détecteurs 2: td = max� 16 ms...
  • Page 24 8.2.3 Diagnostic de défauts En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension! Affichage LED Cause du défaut Correction de défauts • Aucune alimentation en ► Vérifier le câblage tension ►...
  • Page 25 Affichage LED Cause du défaut Correction de défauts • Court-circuit S43/L+ ou S34/S44 ► Vérifier le câblage • Cycle manquant ► Vérifier le câblage • Erreur de câblage • Raccordements A2/A3 inversés • Court-circuit S43/L- • Surtension ► Vérifier le câblage •...
  • Page 26: Boîtier De Contrôle Pour Commande Bi-Manuelle Avec Détecteurs Électroniques

    à deux commutateurs indépendants, un contrôle de plausibilité interne et des fils protégés ou blindés permettent l'utilisation dans une application jusqu'au type IIIC� 8.3.1 Raccordement Raccordement de deux DC 2 fils : G1503S 1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2...
  • Page 27 8.3.2 Fonction Technologie entrées Etat de sortie Affichage LED 1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2...
  • Page 28 Technologie entrées Etat de sortie Affichage LED 1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2...
  • Page 29 8.3.3 Diagnostic de défauts En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension! Affichage LED Cause du défaut Correction de défauts • Aucune alimentation en ► Vérifier le câblage tension ►...
  • Page 30 Affichage LED Cause du défaut Correction de défauts • Surtension ► Vérifier le câblage • Sous-tension ► Vérifier l'alimentation • Sous-tension ► Vérifier le câblage ► Vérifier l'alimentation • Courts-circuits ► Vérifier le câblage • Entrées S34 et S43 non activées ►...
  • Page 31: Avec Surveillance De Simultanéité

    IIIB selon EN 574� L'utilisation de capteurs homologués correspondants selon EN 60947-5-1 annexe K et des fils protégés ou blindés permet une application jusqu'au type IIIC� G1503S 1: Détecteur de sécurité mécanique 1 2: Détecteur de sécurité mécanique 2...
  • Page 32 Raccordement de capteurs mécaniques selon EN 574, type IIIC : G1503S 1: Détecteur de sécurité mécanique 1 (pas 2: Détecteur de sécurité mécanique 2 (pas de guidage forcé des contacts) de guidage forcé des contacts) Raccordement d'un capteur de sécurité à 2 voies par ex.
  • Page 33 8.4.2 Fonction Technologie entrées Etat de sortie Affichage LED : Contact N�O� activé...
  • Page 34 Technologie entrées Etat de sortie Affichage LED : Contact N�O� activé...
  • Page 35 Technologie entrées Etat de sortie Affichage LED : Contact N�O� activé...
  • Page 36: 8�4�3 Diagnostic De Défauts

    8.4.3 Diagnostic de défauts En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension! Affichage LED Cause du défaut Correction de défauts • Aucune alimentation en ► Vérifier le câblage tension ►...
  • Page 37 Affichage LED Cause du défaut Correction de défauts • Sous-tension ► Vérifier le câblage ► Vérifier l'alimentation • Courts-circuits ► Vérifier le câblage • Entrées S34 et S43 non activées ► Vérifier le câblage dans 0,5 s (→ 8.4.2) ► Désactiver les entrées et •...
  • Page 38 Les contacts des détecteurs doivent permettre un courant minimum de 6 mA� 8.5.1 Raccordement Raccordement arrêt d'urgence / détecteurs de sécurité à 2 voies : G1503S 1: Détecteur de sécurité Raccordement de deux capteurs mécaniques : G1503S 1: Capteur mécanique 1...
  • Page 39 8.5.2 Fonction Technologie entrées Etat de sortie Affichage LED 1: Détecteur de sécurité 1 2: Détecteur de sécurité 2 3: Séquence et différence de temps insignifiantes (simultanéité infinie) : Contact N�O� activé...
  • Page 40 Technologie entrées Etat de sortie Affichage LED : Contact N�O� activé...
  • Page 41: 8�5�3 Diagnostic De Défauts

    8.5.3 Diagnostic de défauts En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension! Affichage LED Cause du défaut Correction de défauts • Aucune alimentation en ► Vérifier le câblage tension ►...
  • Page 42 Affichage LED Cause du défaut Correction de défauts • Raccordements A2/A3 inversés ► Vérifier le câblage • Shunt Y4/Y5 manquant ► Vérifier le câblage • Surtension ► Vérifier le câblage • Sous-tension ► Vérifier l'alimentation • Surtension ► Vérifier le câblage •...
  • Page 43: Schéma D'encombrement

    9 Schéma d'encombrement 1: Bornes à vis (fourni) 10 Données techniques G1503S Boîtier de contrôle de sécurité avec sorties à semi-conducteur Bornier PHOENIX CONTACT MSTBO Conforme aux exigences : EN ISO 13849-1 : 2008 + AC2009, catégorie 4 PL e, SIL 3 (CEI 62061)
  • Page 44 Courant de sortie minimum des 10 mA entrées de surveillance pour relais externes Protection contre les courts-circuits protégées contre les courts circuits et les surcharges / protection contre les surcharges (surtension : max� des sorties à semi-conducteur 60 V DC continu, 120 V @ 200ms) (13, 14) Consommation <...
  • Page 45: Tests/Homologations

    2� 11 Tests/Homologations Le boîtier de contrôle de sécurité G1503S a été testé et certifié par le TÜV-Nord� Le développement et le test du boîtier de contrôle de sécurité se sont faits selon par exemple, les directives et normes suivantes : •...
  • Page 46: Termes Et Abréviations

    12 Termes et abréviations ESPE Electro-Sensitive Protective Systèmes de protection électro- Equipment sensibles Cat� Category Catégorie Classification des parties des systèmes de commande relatives à la sécurité concernant la résistance par rapport aux défaillances� Common Cause Failure Défaillance de cause commune� Diagnostic Coverage Degré...
