AMRF 3

Dimensionnement du filtre

La pression totale du filtre à un certain débit est la somme de
de l'élément filtrant. La perte de charge du corps de filtre est déterminée à partir de
la courbe caractéristique de chute de pression suivante.

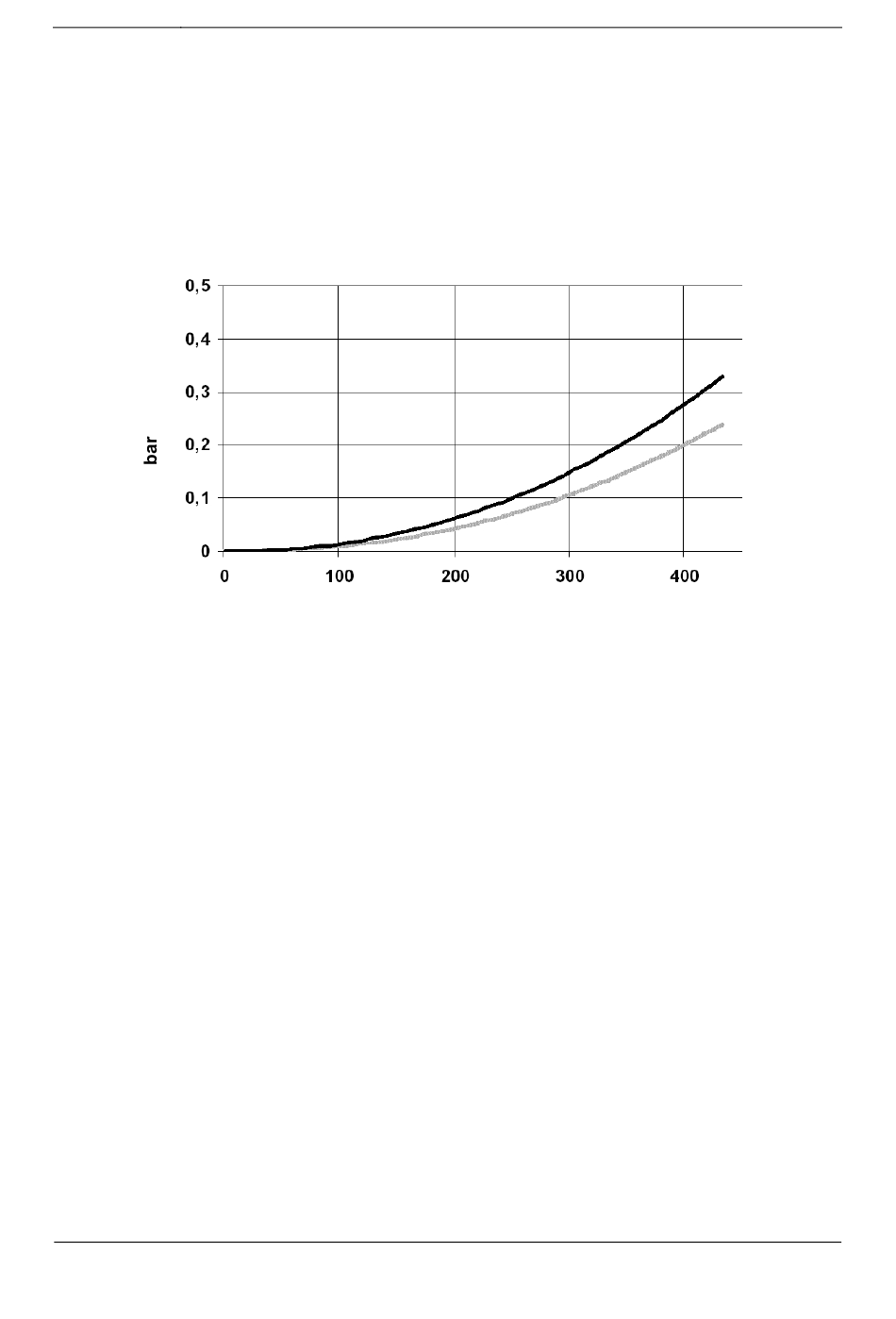

Coubre caractéristique de perte de pression, corps
La courbe caractéristique supérieure du corps s'applique aux huiles minérales d'une
densité de 0,86 kg/dm³ et d'une viscosité cinématique de 30 mm²/s. La courbe
caractéristique inférieure est valable pour l'eau à 20 °C. En présence d'un
écoulement avec turbulences, la pression différentielle se modifie
proportionnellement à la densité, et elle est proportionnelle à la densité et à la
viscosité en présence d'un écoulement laminaire. La vitesse d'écoulement ne doit
pas dépasser 3 m/s pour l'huile et 4 m/s pour l'eau à l'entrée du filtre.
HYDAC FILTER SYSTEMS GMBH
MoWa AMRF3 3355261a fr 2012-03-28.doc
Débit en l/min
fr
Dimensionnement du filtre

p
du corps et de
Page 16/32
2012-03-28

p
