AMRF 3

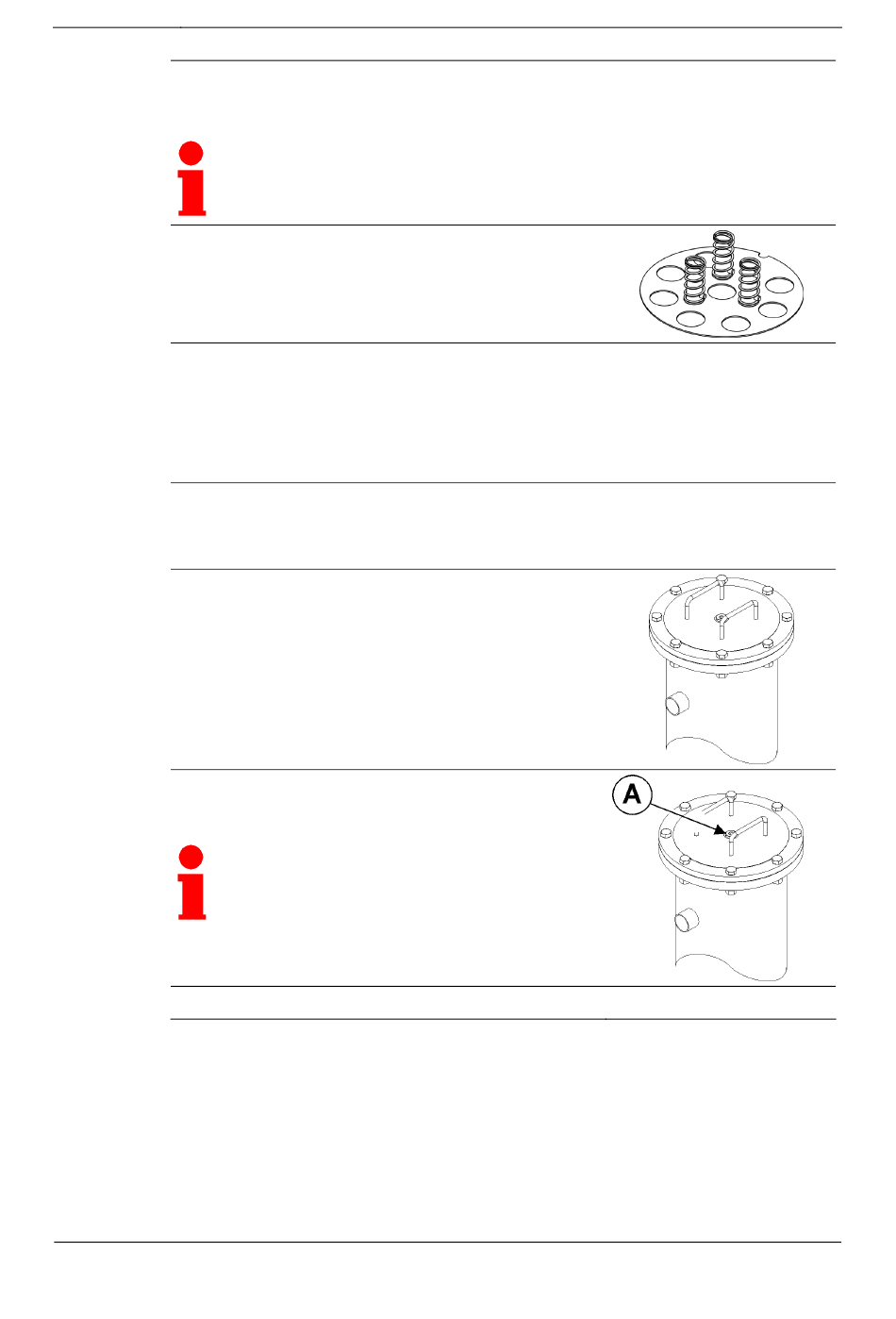

11. Mettez en place les nouveaux éléments filtrants
dans le logement en exerçant une pression tout en
tournant légèrement.
N'utilisez aucun outil de percussion.
12. Posez la plaque porte-éléments de manière à ce
que tous les éléments filtrants soient fixés.
13. Nettoyez la surface d'étanchéité du corps.
Vérifiez l'état du joint torique entre le corps du filtre
et le couvercle. Remplacez-le si nécessaire.
Humidifiez le joint torique avec du fluide de service
et posez-le dans la rainure du corps du filtre.
14. Nettoyez la surface d'étanchéité du couvercle.
Posez le couvercle sur le corps du filtre et centrez
celui-ci.
15. Serrez en croix les 8 vis entre le corps du filtre et
le couvercle avec une clé plate de 24 mm.
16 Remplissez le corps du filtre. La purge d'air
s'effectue via le bouchon de purge (A) se trouvant
sur couvercle.
Ne pas dévisser complètement le bouchon de
purge, il présente une fente de purge.
17. L'AMRF est maintenant prêt à être mis en service.
