CAMÉRAS PAN/TILT/ZOOM (PTZ)
7.1 CONNEXION D'UNE CAMÉRA PTZ
Tous les NVR de la série QT peuvent prendre en charge une ou plusieurs caméras Pan/Tilt/
Zoom ou PTZ (panorama-inclinaison-zoom). Ces caméras se connectent au NVR par les
mêmes ports qu'une caméra conventionnelle, mais les câbles de commande se connectent
par le bloc RS485 à l'arrière du NVR.
votre véritable connecteur peut avoir une apparence différente. Veuillez consulter le Chapitre
2 Connexions et commandes pour trouver le diagramme qui représente votre modèle
pour l'emplacement du bloc du connecteur.
Le connecteur RS485 utilise un protocole unidirectionnel, ce qui signifie qu'il peut envoyer des
commandes vers la ou les caméra(s) mais qu'il ne peut pas recevoir de données en retour
de l'unité c'est-à-dire que les images vidéo seront acheminées par câble vidéo comme avec
n'importe quelle autre caméra.
Le NVR est défini par défaut pour que le RS485 soit désactivé pour chaque canal. Les
paramètres PTZ doivent donc être activés avant d'utiliser les caméras PTZ. Ce système prend
en charge 26 des protocoles les plus courants, dont Pelco-D et Pelco-P.
En connectant une caméra PTZ, il faut tenir compte de ce qui suit.
• Le port 485 de ce NVR ne peut pas être connecté en parallèle avec le port 485 d'un autre
appareil
• La tension entre les lignes A et B de la caméra doit être inférieure à 5V.
ÉTAPE 1. Le câble de données de la
caméra PTZ doit être connecté aux
ports soulignés dans
Plusieurs caméras PTZ peuvent être
branchées à ce port, mais il vous
faudra peut-être un port d'extension
pour ce faire.
ÉTAPE 2. Connectez l'autre extrémité
du câble aux bonnes broches du
connecteur sur la caméra.
ÉTAPE 3. Branchez les câbles vidéo
et d'alimentation comme pour toute
autre caméra.
62

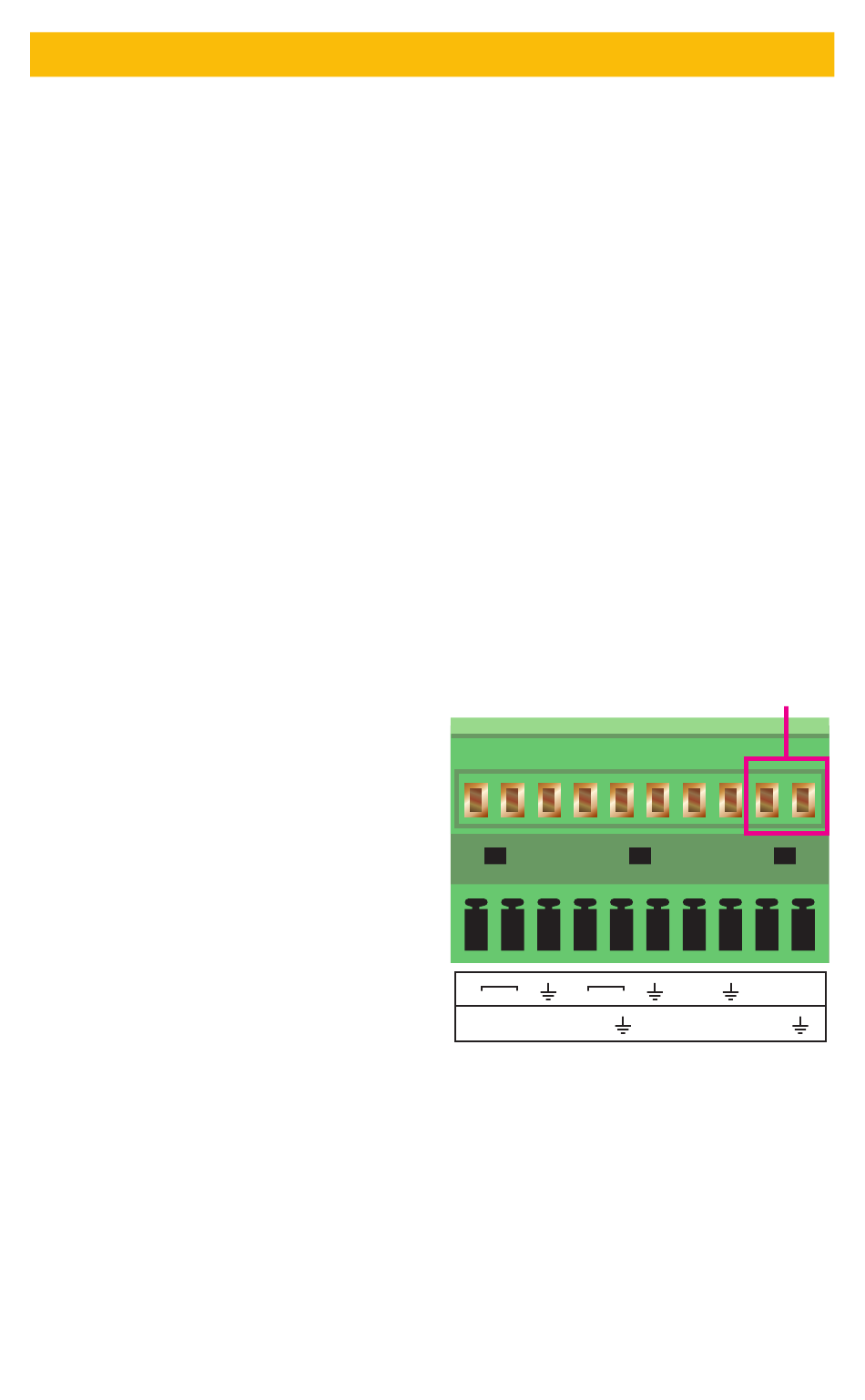

L'Image
7-1, ci-dessous, n'est qu'une représentation et
l'Image
7-1.
1
2
NO
C
NO
C
1 2 3 4
IMAGE 7-1
CHAPITRE 7
RS-485
CNTRL
A
B
12V
5 6 7 8
