Schémas d'installation possibles pour un système de recirculation

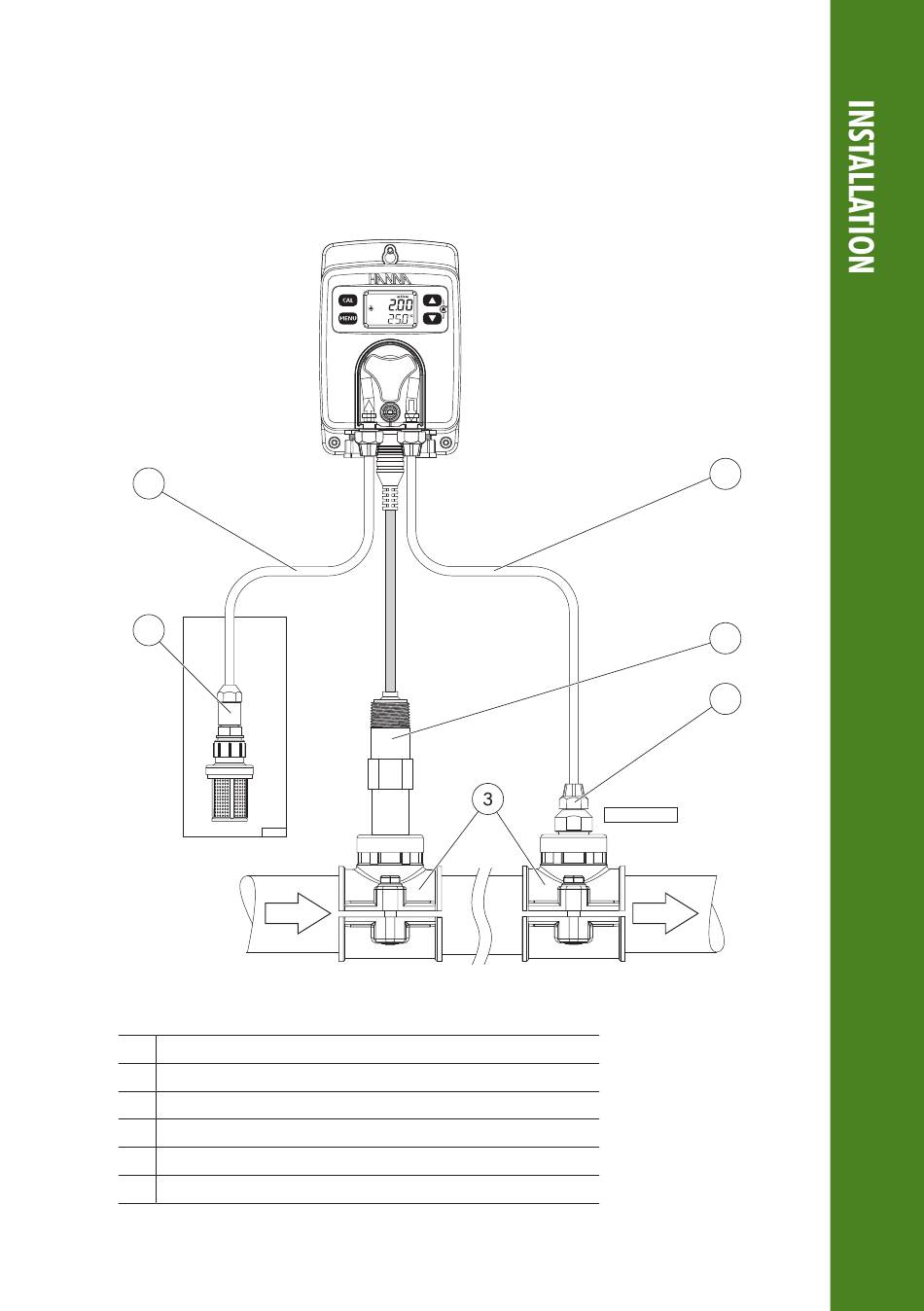

Installation en ligne, vue d'ensemble et nomenclature
Vous trouverez ci-dessous une représentation détaillée d'une installation en ligne avec les composants
pertinents. La pression maximale dans la cellule est de 3 atm (44 psi).
1
2
TANK
DÉBIT
Note : Les injecteurs empêchent le reflux dans le bidon de réactif.
1 Tuyau flexible en PVC Ø 6,0 mm et Ø ¼"
2 Filtre d'aspiration
3 Support pour tuyauterie Ø 50 mm (2"), utilsant un filetage 1/2" NPT
4 Injecteur, filetage 1/2" NPT
5 Sonde EC
6 Tuyau rigide en PE Ø 6,0 mm et Ø ¼"
6
5
4
INJECTEUR
DÉBIT
15
