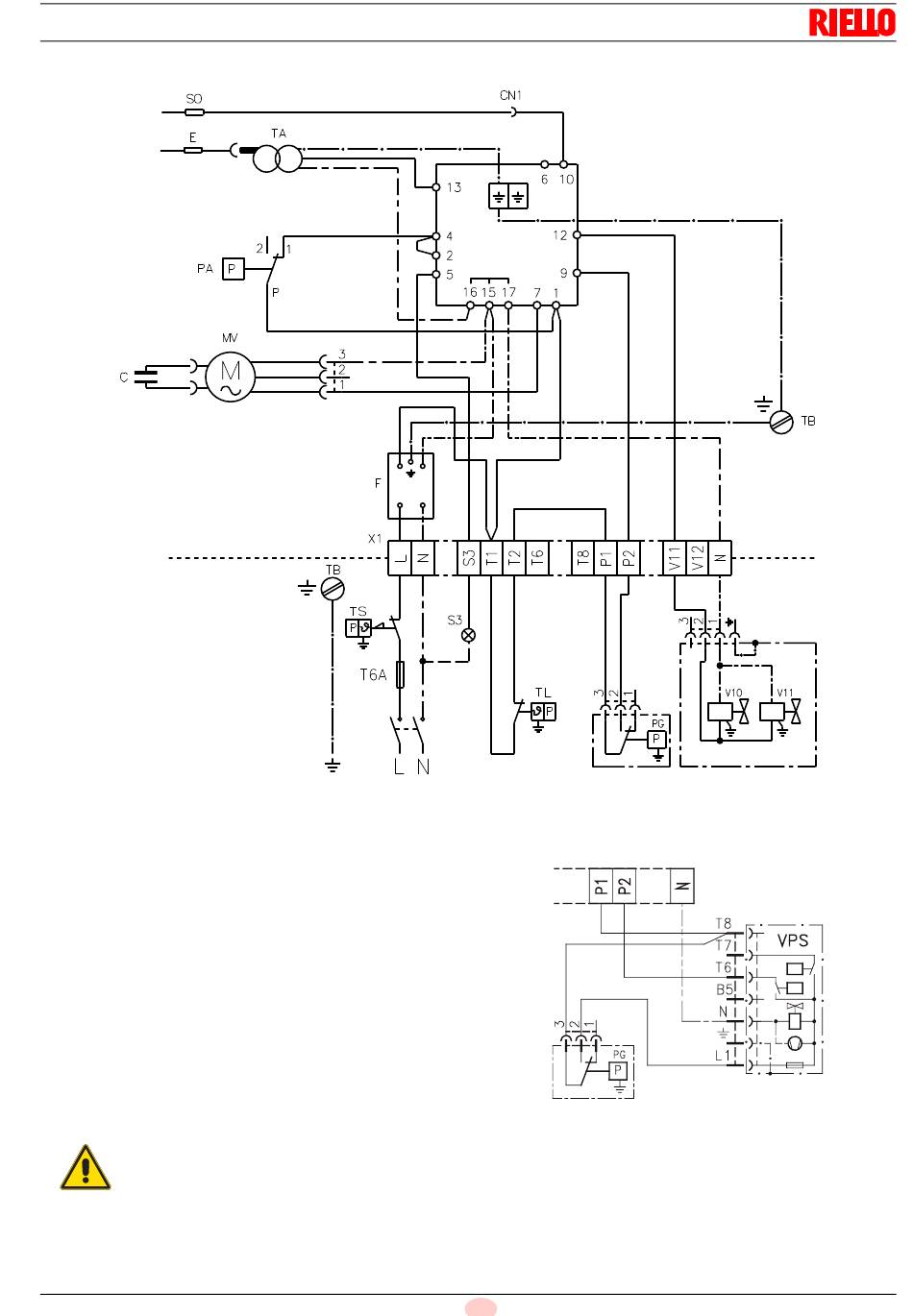

5.11.4 Schéma électrique standard
Légende (Fig. 18)
C Condensateur moteur
CN1 Connecteur de sonde d'ionisation
E Électrode d'allumage
F Filtre
MV Moteur du ventilateur
PA Pressostat d'air
PG Pressostat de gaz minimum
S3 Témoin de blocage (230V - 0,5A max.)
SO Sonde d'ionisation
TA Transformateur d'allumage
TB Terre brûleur
TL Thermostat limite
TS Thermostat de sécurité
T6A Fusible
V10 Vanne de sécurité
V11 Vanne de réglage
X1 Bornier
En cas d'alimentation phase-phase, il faut installer
un pont sur le bornier de l'appareil entre la borne
6 et la borne de terre.
ATTENTION
Installation
20065910
19
RMG88.62C2
5.11.5 Branchements électriques avec contrôle
d'étanchéité des soupapes (DUNGS VPS 504)
Légende (Fig. 19)
PG Pressostat de gaz minimum
VPS Contrôle de étanchéité des soupapes
F
S8796
Fig. 18
Fig. 19
20063668
