4.8

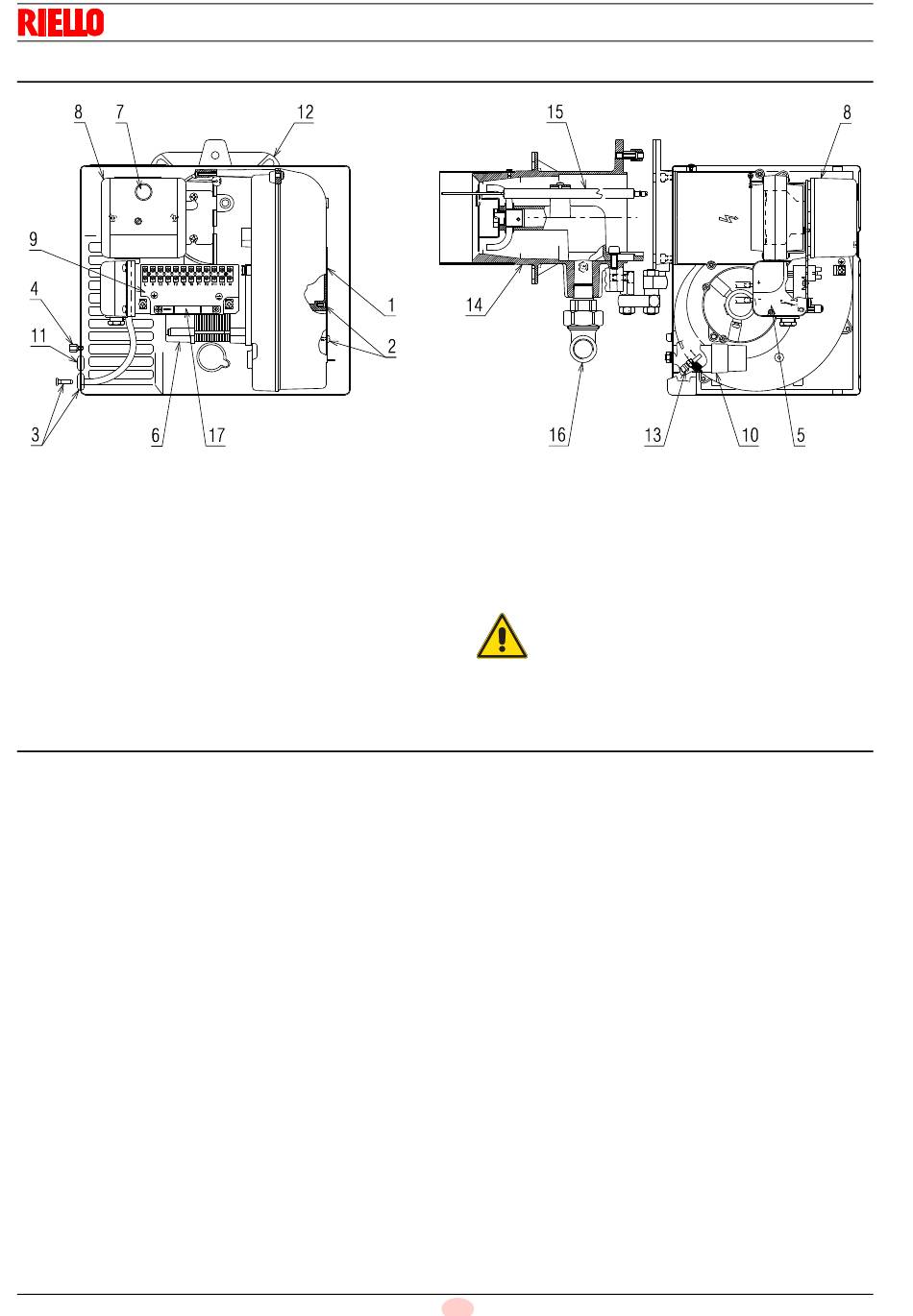

Description du brûleur
1
Volet d'air
2
Vis de fixation de volet
3
Prise de pression (-)
4
Vis de fixation de capot
5
Pressostat air
6
Moteur
7
Signalisation de blocage avec bouton de déblocage
8
Boîte de contrôle
9
Bornier
10 Condensateur
11 Passe-câble
4.9
Équipement de série
Vis et écrous pour bride de fixation à la chaudière. . . . . . N. 4
Écran isolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Vis de fixation capot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 3
Passe-câbles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Charnière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Notice d'instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 6
Catalogue des pièces détachées . . . . . . . . . . . . . . . . . . . . N. 1
20063668
Description technique du brûleur
20065922
12 Bride
13 Prise de pression (+)
14 Tête de combustion
15 Électrode-sonde
16 Coude pour rampe gaz
17 Fixations de câbles
10
F
Le passe-câble fourni doit être monté du même
côté que la rampe gaz.
Vérifier l'accessibilité aux vis de fixation du capot
ATTENTION
une fois le brûleur installé. Éventuellement les
remplacer par celles fournies.
Fig. 4
