5.6

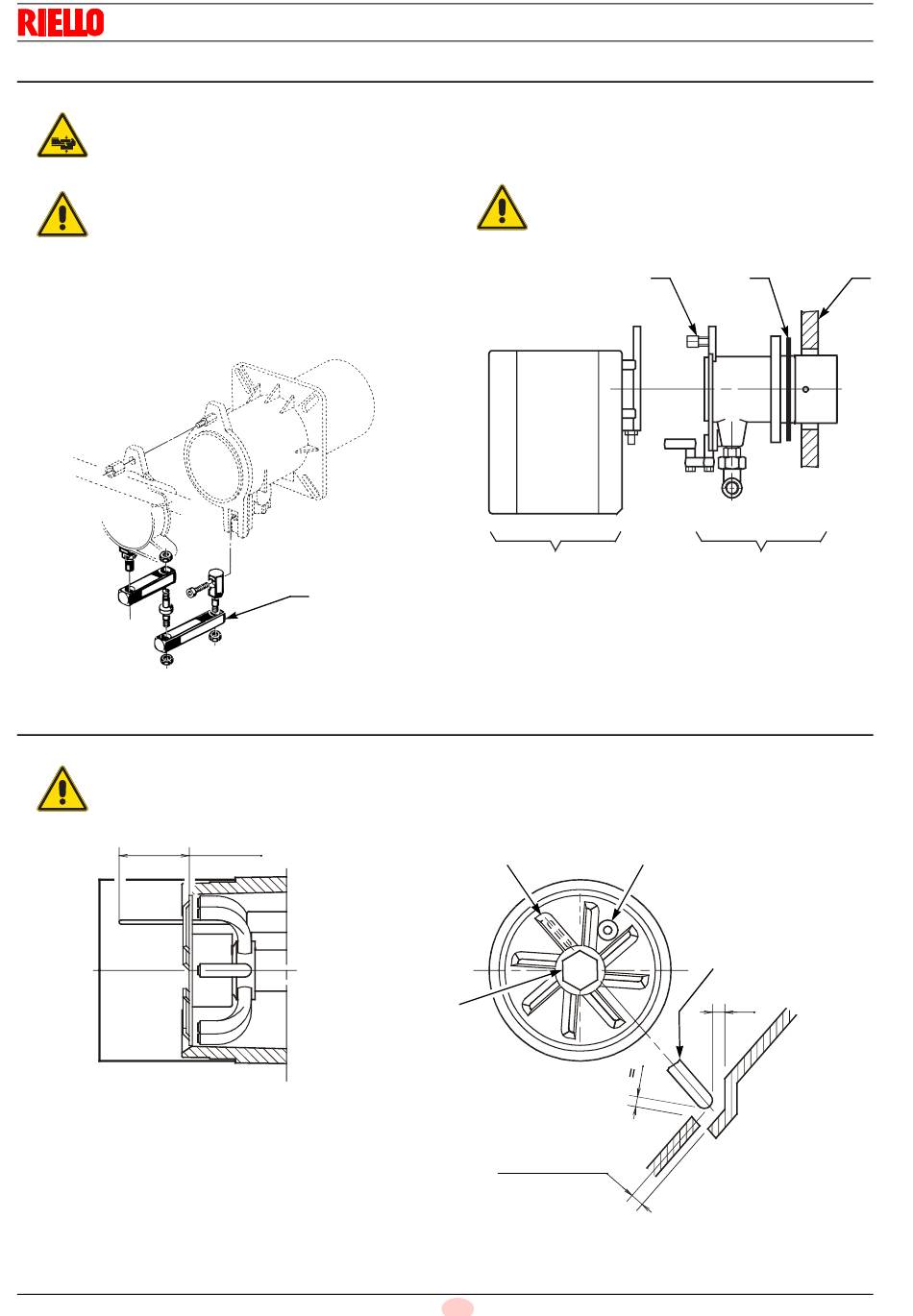

Fixation du brûleur à la chaudière
Prédisposer un système de levage adapté du brû-
leur.
Le volet de la chaudière doit avoir une épaisseur
max. de 100 mm, revêtement réfractaire compris.
Si l'épaisseur est supérieure (max. 260 mm), il
ATTENTION
faut utiliser une rallonge pour tête de combustion
à demander séparément.
5.6.1
Installation de la charnière
Installer la charnière 4) fournie, comme illustré sur la Fig. 8.
S7393
5.7
Positionnement sonde-électrode
Respecter les dimensions indiquées sur la
Fig. 10.
ATTENTION
Sonde
D5104
20063668
4
~
47 mm
Installation
➤ Séparer la tête de combustion du reste du brûleur en enle-
vant l'écrou 1) et en désolidarisant le groupe A)(Fig. 9).
➤ Fixer le groupe B)(Fig. 9) à la plaque 2) de la chaudière en
intercalant l'écran isolant 3) fourni.
L'étanchéité brûleur-chaudière doit être par-
faite.
ATTENTION
A
Fig. 8
Électrode
Diffuseur
2,0 - 3,0 mm
14
F
1
Sonde
Électrode
3,0
=
3
2
D5097
B
Fig. 9
Fig. 10
