Alignement Du Mécanisme Du Levier - Burkert SideControl 8635 Mode D'emploi

11
10
9
10
11
5 6
1
9

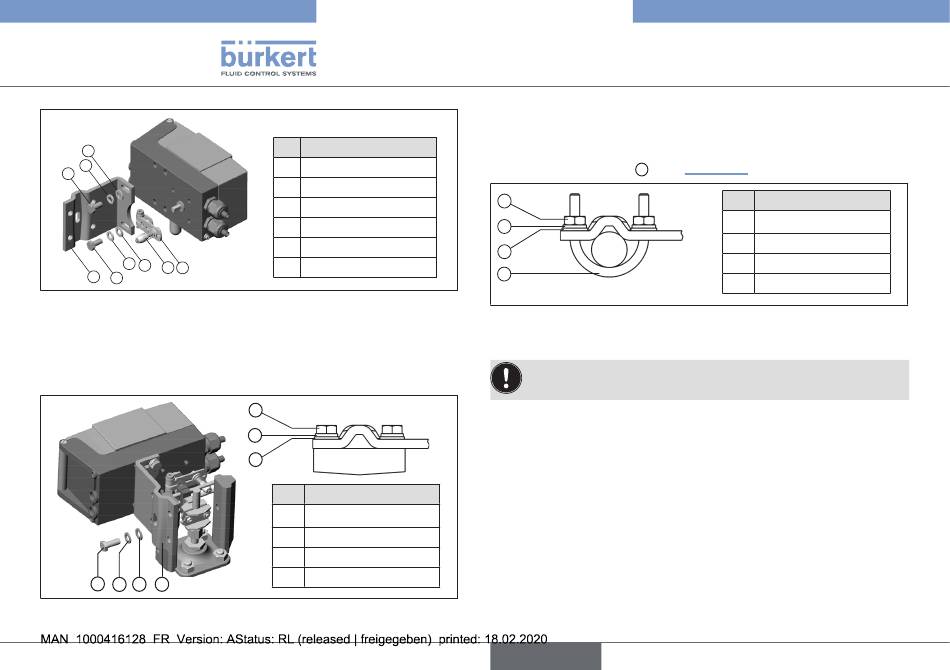

Fig. 13 : Fixation de l'équerre de montage
En cas d'actionneur avec cadre en fonte :
Fixer l'équerre de montage sur le cadre en fonte avec une ou plu-
sieurs vis à tête hexagonale ⑧, rondelles plates ⑪ et rondelles
Grower ⑩ (voir « Figure 20 »).
8 10 11 1
Fig. 14 : Fixation de l'équerre de montage sur le cadre en fonte
64
n° désignation
1 Équerre de montage
5 Rouleau conique
6 Levier
9 Vis à tête hexagonale
10 Rondelle Grower
11 Rondelle plate
8
10
11
n° désignation
1 Équerre de montage
8 Vis à tête hexagonale
10 Rondelle Grower
11 Rondelle plate
Type 8635
Montage direct sur l'actionneur linéaire
En cas d'actionneur avec portique :
→ Fixer l'équerre de montage sur le portique avec les boulons
en U ⑦, les rondelles plates ⑪, les rondelles Grower ⑩ et les
écrous hexagonaux (voir « Fig. 15 »).
21
21
10
11
7
Fig. 15 : Fixation de l'équerre de montage sur le portique
8.4 Alignement du mécanisme du levier
Le choix des filets M8 utilisés sur le SideControl type 8635
dépend de la taille d'actionneur.
→ En état de marche MANUEL, amener l'actionneur à la moitié de
sa course (conformément à la graduation sur l'actionneur).
→ Déplacer le SideControl type 8635 en hauteur de sorte que le
levier soit placé à la verticale.
→ Bloquer le SideControl type 8635 sur l'actionneur dans cette
position.
français
n° désignation
7 Boulon en U
10 Rondelle Grower
11 Rondelle plate
21 Écrou hexagonal
