F
Réglage du guide de l'angle
• Desserrez la molette de verrouillage de l'angle (8) et faites glisser l'échelle d'angle sur la position
requise. L'échelle d'angle est graduée de 0 à 135°.
ATTENTION : Une fois l'angle choisi, il est primordial de resserrer la molette de verrouillage de l'angle
(8). Ne pas resserrer cette molette peut endommager la pièce de travail ou l'appareil.
Réglage de la hauteur de coupe
Remarque : Les encoches pour les assemblages à lamelles doivent toujours être au milieu de la
pièce de travail : par conséquent, la hauteur de coupe doit être réglée à la moitié de l'épaisseur de
la pièce de travail.
• La hauteur de coupe peut se régler de 0 à 30 mm en s'aidant de l'échelle de la hauteur (13).
1. Desserrez la molette de verrouillage de la hauteur (12).
2. Faites tourner la molette de réglage de la hauteur (11) dans le sens horaire pour faire monter
le guide d'angle (5) et donc faire descendre la position de la lame.
3. Faites tourner la molette de réglage de la hauteur (11) dans le sens antihoraire pour faire
descendre le guide d'angle et donc faire monter la position de la lame.
4. Resserrez la molette de verrouillage de la hauteur pour que le guide d'angle soit à la hauteur
requise.

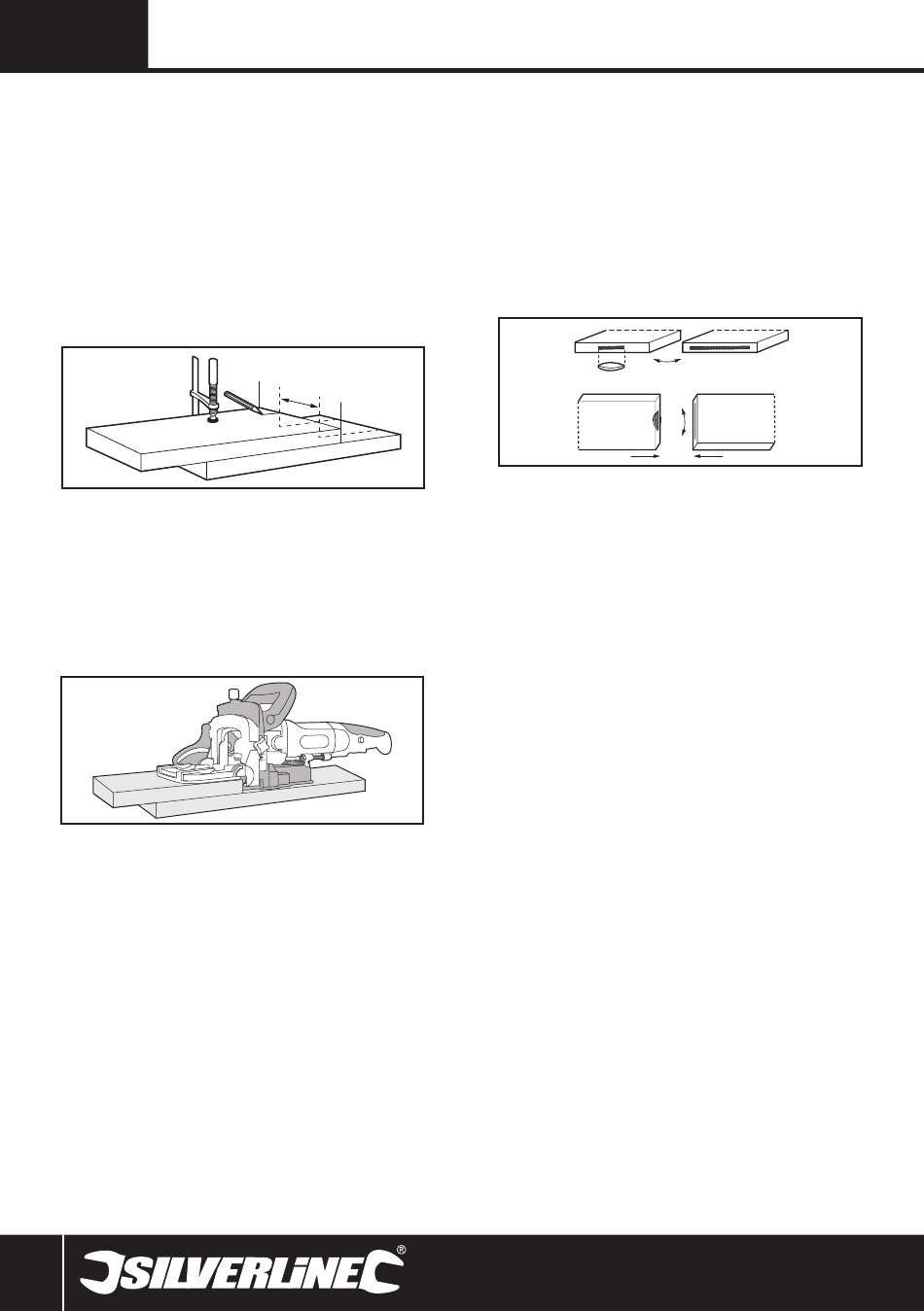

Effectuer le tracé sur la pièce de travail
• Avant de commencer une coupe, un tracé est nécessaire sur la pièce de travail :
1. Placez les deux pièces de travail que vous souhaitez assembler l'une sur l'autre, en utilisant
un serre-joint.
2. Si plusieurs encoches sont nécessaires, déterminez l'espacement les séparant. L'espacement
devrait être de 100 – 150 mm.
Remarque : Ceci ne concerne pas les petites pièces de travail qui peuvent être assemblées avec
une seule lamelle.
3. A l'aide d'un crayon, indiquez clairement le centre de l'encoche.
Positionnement de la machine
• Pour les petites pièces de travail : alignez la face du guide de l'angle (5) avec le côté de la pièce
de travail.
• Pour les grandes pièces de travail avec un assemblage à plusieurs lamelles : Alignez la marque
centrale du guide de l'angle (5) avec le tracé que vous avez effectué sur la pièce de travail.
Instructions d'utilisation
ATTENTION : Portez toujours les équipements personnels de sécurité, y compris des protections
oculaires et auditives lorsque vous utilisez cet appareil.
Remarque : Avant de commencer à travailler, effectuez des essais sur des chutes de bois pour vérifier
la précision d'assemblage, et effectuez des réglages si nécessaire.
Effectuer une coupe
ATTENTION : Assurez-vous que tous les réglages soient corrects avant de commencer à couper
Remarque : Utilisez toujours un serre-joint pour être sûr que la pièce de travail soit immobile
pendant la coupe.
1. Maintenez la fraiseuse à lamelle fermement avec les deux mains, avec une main sur la
poignée arrière (1) et l'autre sur la poignée avant (2).
2. Posez le guide d'angle sur la pièce de travail.
ATTENTION : Il est primordial que le guide d'angle soit complètement à plat sur la pièce de travail
tout au long de la coupe.
3. Assurez-vous que la lame ne soit pas en contact avec la pièce de travail ou autre objet
4. Démarrez la fraiseuse en appuyant sur le bouton de sécurité (4) et sur la gâchette de marche/
arrêt (3).
5. Laissez le moteur atteindre sa vitesse maximale.
6. Poussez légèrement la fraiseuse à lamelle sur la pièce de travail en poussant sur la poignée
arrière (1).
7. Gardez un mouvement constant et assurez-vous que le guide d'angle soit toujours en appui
sur la pièce de travail.
8. Une fois que la lame a atteint la profondeur requise, elle doit être retirée de la pièce de travail.
9. Relâchez doucement la pression sur la poignée arrière jusqu'à ce que la lame soit ressortie,
puis relâchez la gâchette de marche/arrêt.
ATTENTION : N'éteignez ou n'allumez jamais l'appareil lorsque la lame est en contact avec la pièce
de travail. Ne posez pas l'appareil tant que la lame n'est pas arrêtée.
ATTENTION : Débranchez toujours l'appareil de sa source d'alimentation lorsque la coupe est
terminée ou si l'appareil est laissé sans surveillance.
10
100 - 150mm
Assemblage des pièces
• Une fois les encoches réalisées, les pièces de travail peuvent être assemblées ensemble :
1. Appliquez de la colle adéquate dans les encoches des deux pièces.
2. Mettez une lamelle dans les encoches d'une des pièces.
3. Assemblez l'autre pièce sur la lamelle
4. Utilisez un serre-joint pour maintenir les pièces ensembles et attendez que la colle sèche
(référez-vous aux instructions du fabricant de la colle).
Assemblage des pièces avec plusieurs lamelles
• Si vous effectuez un assemblage avec plusieurs lamelles ou si des petits ajustements sont
nécessaires :
1. Coupez une encoche aussi grande que la lamelle dans une des pièces de travail.
2. Appliquez de la colle et introduisez la lamelle dans l'encoche.
3. Coupez une encoche plus grande sur la seconde pièce (voir image).
4. Les deux pièces peuvent s'assembler facilement et correctement entre elles.
5. Utilisez un serre-joint pour maintenir les pièces ensembles et attendez que la colle sèche.

Accessoires

• Une variété d'accessoires et des consommables tels que des lamelles de différentes tailles, sont
disponibles depuis votre revendeur Silverline. Des pièces de rechanges peuvent être obtenues sur
toolsparesonline.com.

Entretien

ATTENTION : Débranchez toujours l'appareil de sa source d'alimentation avant d'effectuer le
nettoyage ou l'entretien.
Inspection générale
• Vérifiez régulièrement que toutes les vis soient bien serrées. Elles peuvent devenir lâches avec
le temps.
• Vérifiez régulièrement le bon état du câble d'alimentation avant chaque utilisation. Toute réparation
en cas d'usure ou d'endommagement doit être effectuée par un centre de réparation agréé
Silverline. Ce conseil s'applique également pour les rallonges utilisées avec cet appareil.
Changement de la lame
ATTENTION : Assurez-vous que l'appareil soit débranché de sa source d'alimentation avant
d'effectuer un changement d'accessoire, et portez toujours des gants anti-coupures lorsque vous
manipulez la lame.
1. Mettez l'appareil sur son dos, avec le bas du cache-lame placé vers le haut.
2. Desserrez les 4 vis avec un tournevis Phillips adéquat, jusqu'à ce que cache-lame puisse
glisser sur le côté et être enlevé.
3. Appuyez sur le bouton de verrouillage de l'arbre (16) et tournez la lame doucement à la main,
jusqu'à ce que vous sentiez le mécanisme se déclencher. Maintenez le bouton de verrouillage
de l'arbre.
4. Utilisez la clé à six pans fournie pour desserrer la vis de retenue de la bride de la lame.
5. Retirez la vis, la bride et la lame.
6. Insérez une nouvelle lame identique à celle indiquée dans les 'caractéristiques techniques'
ATTENTION : Respectez toujours le sens de rotation indiqué par la flèche se trouvant sur le boitier.
7. Remettez la bride et la vis de retenue, et resserrez avec la clé à six pans.
8. Relâchez le bouton de verrouillage de l'arbre, replacez le cache-lame et resserrez les vis avec
un tournevis Phillips.

Nettoyage

• Gardez l'appareil propre. La poussière et la saleté provoquent l'usure rapide des éléments internes
de l'appareil et réduit sa durabilité. Utilisez une brosse souple ou un chiffon sec pour le nettoyage. Si
possible, nettoyez les orifices de ventilation à l'air comprimé propre et sec
Remplacement des balais
• Avec le temps, les balais de charbon du moteur s'usent. Ce processus d'usure est accéléré si la
machine est surchargée ou utilisée dans des environnements poussiéreux
• Si les balais sont excessivement usés, le rendement du moteur peut diminuer, la machine peut ne
pas démarrer ou une quantité anormale d'étincelles peut être observée
• Si vous soupçonnez une usure des balais, faites-les remplacer dans un centre d'entretien agréé
Rangement
Ranger cet outil dans un endroit sûr, sec et hors portée des enfants
Recyclage
Lorsque l'appareil n'est plus en état de fonctionner et qu'il n'est pas réparable, recyclez l'appareil en
accordance avec les régulations nationales.
• Ne jetez pas les outils électriques et autres équipements électriques ou électroniques(DEEE) avec
les ordures ménagères
Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer
de la procédure à suivre pour recycler les outils électriques
