1.5 Eléments de fonctionnement et de commande
21
23
24
25
26
27
28
29

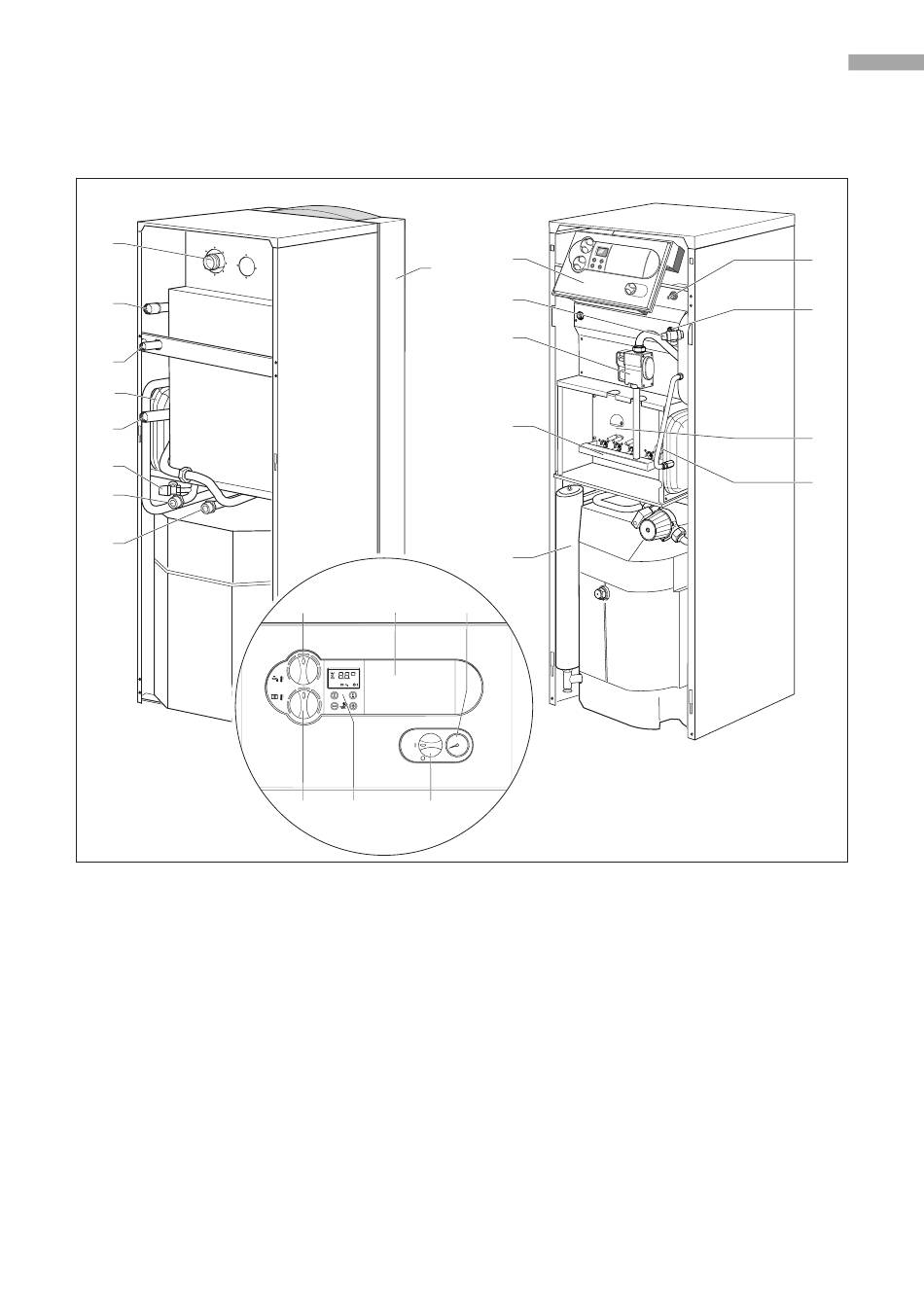

Fig. 1.2 Vue d'ensemble des éléments de fonctionnement
Légende:
1
Coffret de commande
2
Soupape de sécurité (chauffage)
3
Bloc gaz
4
Brûleur
5
Chaudière robinet de vidange et de remplissage
6
Trou de regard
7
Manchon d'immersion
8
Limiteur de température de sécurité
9
Vase d'expansion (eau chaude)
10
Habillage avant
turboVIT combi
10
14
15
16
13
12
11
Description de l'appareil 1
1
2
3
4
9
Eléments de commande du coffret de commande:
11
Commutateur principal MARCHE/ARRÊT
12
Système numérique d'informations et d'analyse avec écran
13
Régulateur de température du préparateur
14
Régulateur de température départ
15
Lieu de montage des appareils de régulation Vaillant
16
Manomètre
Raccords sur la face arrière de la chaudière:
21
Système d'évacuation des gaz de fumée
22
Soupape de surpression
23
Raccord de départ du chauffage
24
Raccord de gaz
25
Vase d'expansion (chauffage)
26
Raccord du retour du chauffage
27
Soupape de sécurité (eau chaude)
28
Raccordement eau froide
29
Raccordement eau chaude
BE/LU
8
7
6
5
5
