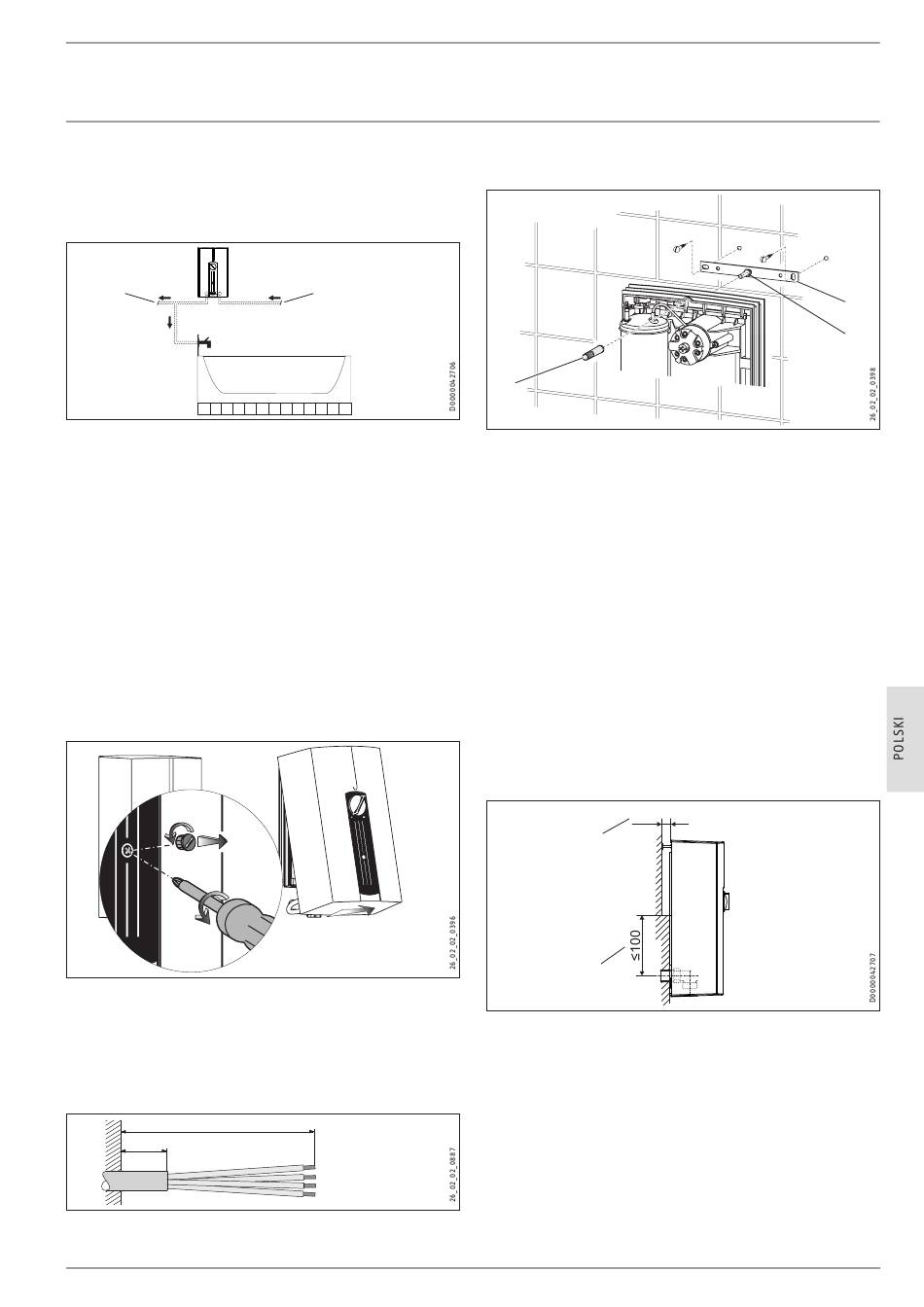

INSTALACJA
Montaż
1 Zimna woda, zasilanie
2 Ciepła woda, wyjście
Montaż powyżej punktu poboru wody
2
1 Zimna woda, zasilanie
2 Ciepła woda, wyjście
10. Montaż
10.1 Montaż standardowy
- Przyłącze elektryczne na dole, instalacja podtynkowa
- Przyłącze wody, instalacja podtynkowa
Inne sposoby montażu przedstawione są w rozdziale „Instalacja /
Montaż / Warianty montażu":
- Sieciowy przewód przyłączeniowy, natynkowy
- Podłączenie przekaźnika priorytetu
- Natynkowa instalacja wodna
Otwieranie urządzenia
c om pa c t c ontr ol
co m pa ct co n tr
f Obrócić nasadkę zamykającą w lewo. Wyciągnąć ją do f
przodu.
f Odkręcić śrubę. f
f Odchylić do góry pokrywę urządzenia. f
Przygotowanie sieciowego przewodu przyłączeniowego
160
≥ 30
www.stiebel-eltron.com
Montaż uchwytu ściennego i urządzenia
1
1 Uchwyt ścienny
2 Sworzeń gwintowany
3 Tuleja gwintowana
f Zamontować uchwyt ścienny.
f Za pomocą szablonu montażowego (załączony w środkowej
f Wywiercić otwory i przymocować uchwyt ścienny za pomocą
f Zamontować uchwyt ścienny na ścianie.
f Zamontować urządzenie na sworzniu gwintowanym.
f Mocno docisnąć ściankę tylną. Przykręcić ściankę tylną przy
Instalacja na płytkach ceramicznych
1 Minimalne przyleganie urządzenia
2 Maksymalne przesunięcie płytek ceramicznych
f Za pomocą nakrętki na sworzniu gwintowanym wyregulować
3
f
f
części niniejszej instrukcji, do wycięcia) zaznaczyć położenie
otworów. W przypadku montażu urządzenia z natynkowymi
przyłączami wody należy dodatkowo oznaczyć otwór mocują-
cy w dolnej części szablonu.
f
2 śrub i 2 kołków rozporowych. Śruby i kołki nie są objęte
zakresem dostawy.
f
f
f
użyciu tulei gwintowanej. Za pomocą nakrętki na sworzniu
gwintowanym można wyrównać odstęp do płytek.
≤12
2
1
f
odstęp od ściany. Mocno docisnąć ściankę tylną. Przykręcić
ściankę tylną za pomocą sworznia gwintowanego.
1
2
DHF-C | 85
