DIVAtech C 32 D
Regulación de la presión del quemador
Este aparato está dotado de modulación de llama y, por lo tanto, tiene dos valores de
presión fijos: uno mínimo y otro máximo, que deben ser los que se indican en la tabla
de datos técnicos para cada tipo de gas.
•
Conectar un manómetro apropiado a la toma de presión B situada aguas abajo de
la válvula de gas.
•
Activar el modo TEST (ver cap. 4.1).
•
Presionando la tecla Eco/Comfort durante 2 segundos, se accede al modo Calibra-
ción de la válvula del gas.
•
La tarjeta se dispone en la configuración del parámetro "q02" y, al presionar la te-
clas del agua sanitaria, muestra el valor actualmente guardado.
•
Si la presión leída en el manómetro es distinta del valor nominal máximo, aumentar
o disminuir el parámetro "q02" en pasos de 1 o 2 unidades mediante las teclas de
ajuste del agua sanitaria. Después de cada modificación, el valor se guarda en la
memoria; esperar 10 segundos a que la presión se estabilice.
•
Pulsar la tecla de calefacción "-" (3 - fig. 1).
•
La tarjeta se dispone en la configuración del parámetro "q01" y, al presionar la te-
clas del agua sanitaria, muestra el valor actualmente guardado.
•
Si la presión leída en el manómetro es distinta del valor nominal mínimo, aumentar
o disminuir el parámetro "q01" en pasos de 1 o 2 unidades mediante las teclas de
ajuste del agua sanitaria. Después de cada modificación, el valor se guarda en la
memoria; esperar 10 segundos a que la presión se estabilice.
•
Volver a controlar las dos regulaciones mediante las teclas de ajuste de la calefac-
ción y, si es necesario, corregirlas como se indicó anteriormente.
•
Presionando la tecla Eco/Comfort durante 2 segundos se vuelve al modo TEST.
•
Desactivar el modo TEST (ver cap. 4.1).
•
Desconectar el manómetro.
A - Toma de presión aguas arriba
B - Toma de presión aguas abajo
R
I - Conexión eléctrica de la válvula del gas
R - Salida de gas
S - Entrada de gas
B
I
A
TYPE SGV100
Pi máx. 65 mbar
24 Vcc - clase B+A
S

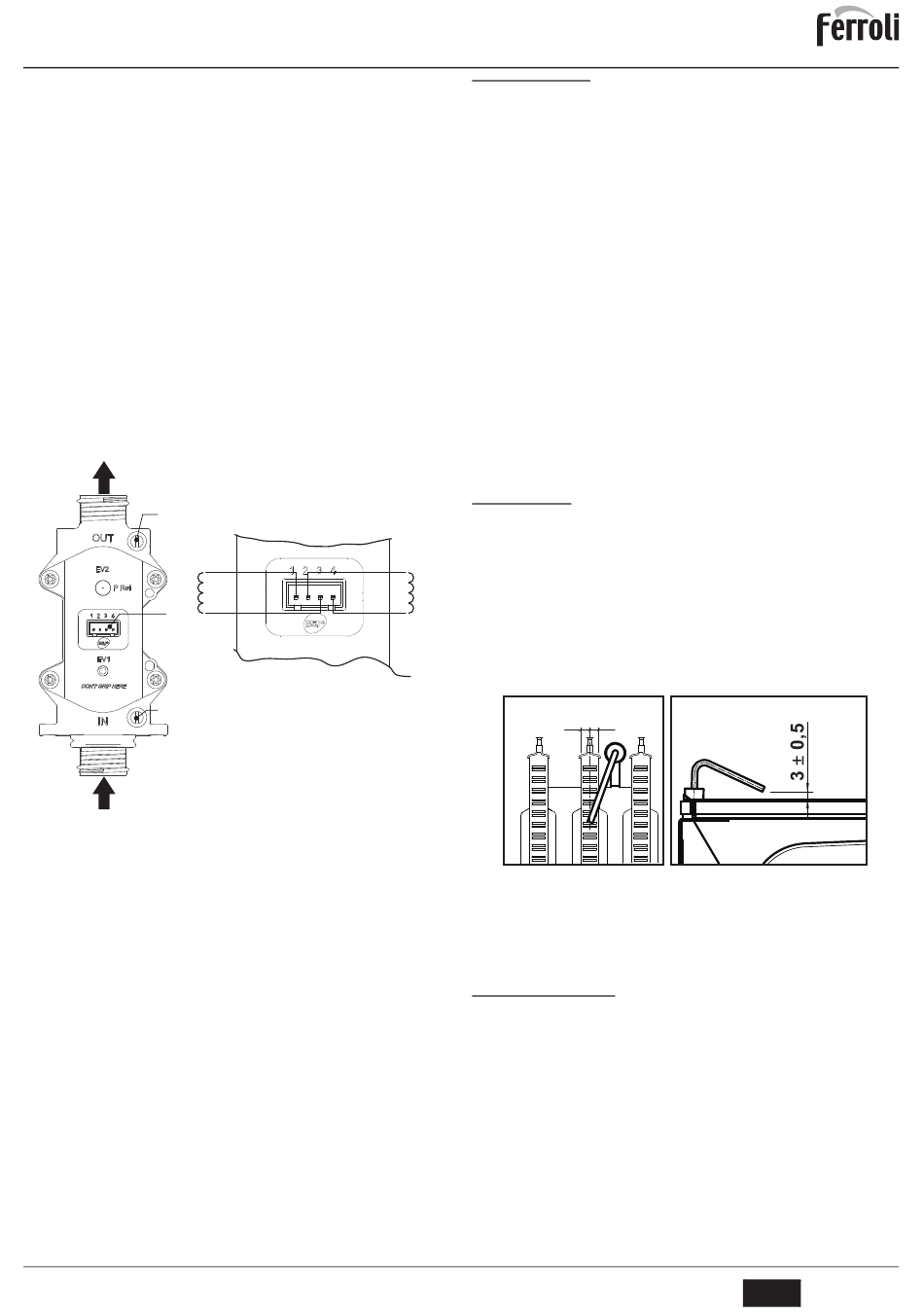

fig. 10 - Válvula del gas
Regulación de la potencia de calefacción
Para ajustar la potencia de calefacción se debe poner la caldera en modalidad TEST
(véase sec. 4.1). Pulsar las teclas de regulación de la temperatura de la calefacción 3 -
fig. 1 para aumentar o disminuir la potencia (mínima = 00 - máxima = 100). Si se pulsa
la tecla RESET en un plazo de 5 segundos, la potencia máxima será la que se acaba de
programar. Salir de la modalidad TEST (véase sec. 4.1).
~ 24Ω
fig. 11 - Conexión de la válvula de gas
cod. 3541A782 - Rev. 01 - 02/2015
4.2 Puesta en servicio
Antes de encender la caldera
•
Controlar la estanqueidad de la instalación del gas.
•
Controlar la correcta precarga del vaso de expansión.
•
Llenar la instalación hidráulica y comprobar que no haya aire ni en la caldera ni en
el circuito.
•
Controlar que no haya pérdidas de agua en la instalación, en los circuitos de agua
sanitaria, en las conexiones ni en la caldera.
•
Controlar que la conexión a la instalación eléctrica y la puesta a tierra sean adecua-
das.
•
Controlar que la presión del gas de calefacción tenga el valor indicado.
•
Controlar que no haya líquidos o materiales inflamables cerca de la caldera
Controles durante el funcionamiento
•
Encender el aparato.
•
Comprobar que las instalaciones de gas y de agua sean estancas.
•
Controlar la eficacia de la chimenea y de los conductos de aire y humos durante el
funcionamiento de la caldera.
•
Controlar que el agua circule correctamente entre la caldera y las instalaciones.
•
Comprobar que la válvula del gas module correctamente durante las fases de cale-
facción y producción de agua sanitaria.
•
Controlar que la caldera se encienda correctamente efectuando varias pruebas de
encendido y apagado con el termostato de ambiente o el mando a distancia.
•
Comprobar que el consumo de gas, indicado en el contador, corresponda al indica-
do en la tabla de los datos técnicos del cap. 5.
•
Comprobar que, cuando no hay demanda de calefacción, al abrir un grifo de agua
caliente sanitaria, el quemador se encienda correctamente. Durante el funciona-
miento en calefacción, controlar que, al abrir un grifo de agua caliente sanitaria, la
bomba de circulación de la calefacción se detenga y la producción de agua sanitaria
sea correcta.
•
Verificar la programación de los parámetros y efectuar los ajustes necesarios (curva
de compensación, potencia, temperaturas, etc.).
4.3 Mantenimiento
Control periódico
Para que el aparato funcione correctamente, es necesario que un técnico cualificado ve-
rifique anualmente las siguientes condiciones.
•
Funcionamiento correcto de los dispositivos de mando y seguridad (válvula del gas,
caudalímetro, termostatos, etc.).
•
Eficacia de la tubería de salida de humos.
~ 65Ω
Caldera de cámara estanca: ventilador, presostato, etc. La cámara estanca no debe
tener pérdidas: revisar juntas, prensacables, etc.
Caldera de cámara abierta: cortatiro, termostato de humos, etc.
•
Conductos y terminal de aire y humos sin obstrucciones ni pérdidas.
•
Quemador e intercambiador limpios, sin suciedad ni incrustaciones. No utilizar pro-
ductos químicos ni cepillos de acero para limpiarlos.
•
Electrodo bien colocado y sin incrustaciones.
=
•
Instalaciones de combustible y agua perfectamente estancas.
•
La presión del agua en la instalación, en frío, debe ser de 1 bar (en caso contrario,
restablecerla).
•
La bomba de circulación no tiene que estar bloqueada.
•
El vaso de expansión debe estar lleno.
•
El caudal de gas y la presión deben mantenerse dentro de los valores indicados en
las tablas.
4.4 Solución de problemas
Diagnóstico
La caldera está dotada de un avanzado sistema de autodiagnóstico. En caso de que se
presente una anomalía en la caldera, la pantalla parpadea junto con el símbolo de ano-
malía (11 - fig. 1) y se visualiza el código correspondiente.
Algunas anomalías, identificadas con la letra "A", provocan bloqueos permanentes.
Para restablecer el funcionamiento es suficiente pulsar la tecla RESET (6 - fig. 1) duran-
te un segundo o efectuar el RESET del reloj programador a distancia (opcional) si se ha
instalado; si la caldera no se vuelve a poner en marcha, es necesario solucionar la ano-
malía.
Otras anomalías (indicadas con la letra "F") provocan bloqueos temporales que se re-
suelven automáticamente cuando el valor vuelve al campo de funcionamiento normal de
la caldera.
=
fig. 12 - Ubicación del electrodo
ES
13
