5.3 Écran d'affichage
L'illustration 4 montre un écran d'affichage typique.
Indicateur du niveau de la pile
a.
b. Icône du mode de mesurage
c. Fonction de mesurage ON
d. Fonction de mesurage OFF
e. Valeur moyenne pour mesurage
f.
Affiche HOLD pour maintenir une valeur mesurée
g. Changement de mesurage
h. Mesure de la température d'une pièce
i.
Bip pour continuité de mesure
j.
Valeur mesurée
k. Unité de mesure
l.
Ligne de démarcation entre les affichages des modes mesure et source
m. Type de mesure RTD/source
n. Ligne de démarcation entre les affichages des modes mesure et source
o. Type de thermocouple (TC) mesure/source
p. Référence de la compensation de jonction ON
q. Alimentation en énergie 24 V en boucle ON
r.
Icône du mode mesure
s. Fonction source ON
t.
Fonction source OFF
u. Point de consigne pour source
v. Icône RUN pour étape en auto et balayage en auto
w. Unité de mesure pour point de consigne de source
x. Non utilisé
y. Non utilisé

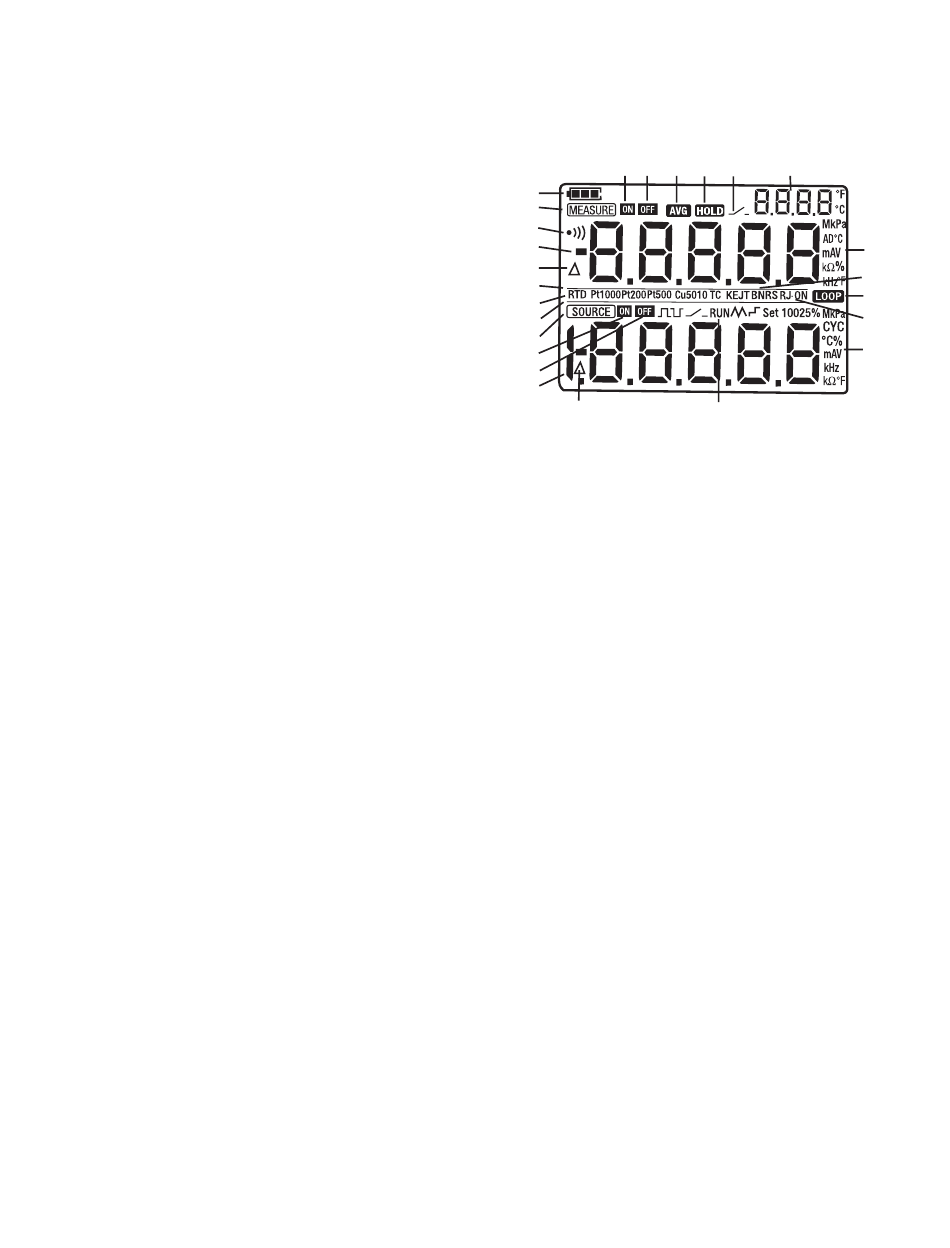

Illustration 4 - Écran CL
c d
a
b
I
j
x
l
m
n
r
s
t
u
y
Page 7
g
e
f
h
v
PRC70-FR-V2.1 12/11
k
o
q
p
w
