Courbe
de chauffage
T5
T9
A4/5
Circuit
de mélange
T9
T5
A4/5
Approvisionner ballon
de préchauffage
T3
ballon 1
ballon 3
A3
T7
T8
8
ACV FRANCE - ZAC du bois Chevrier - 122, rue pasteur - 69780 TOUSSIEU - Tél. 04 72 47 07 76 - Fax 04 72 47 08 72 - E-mail : france.info@acv.com - www.acv.com

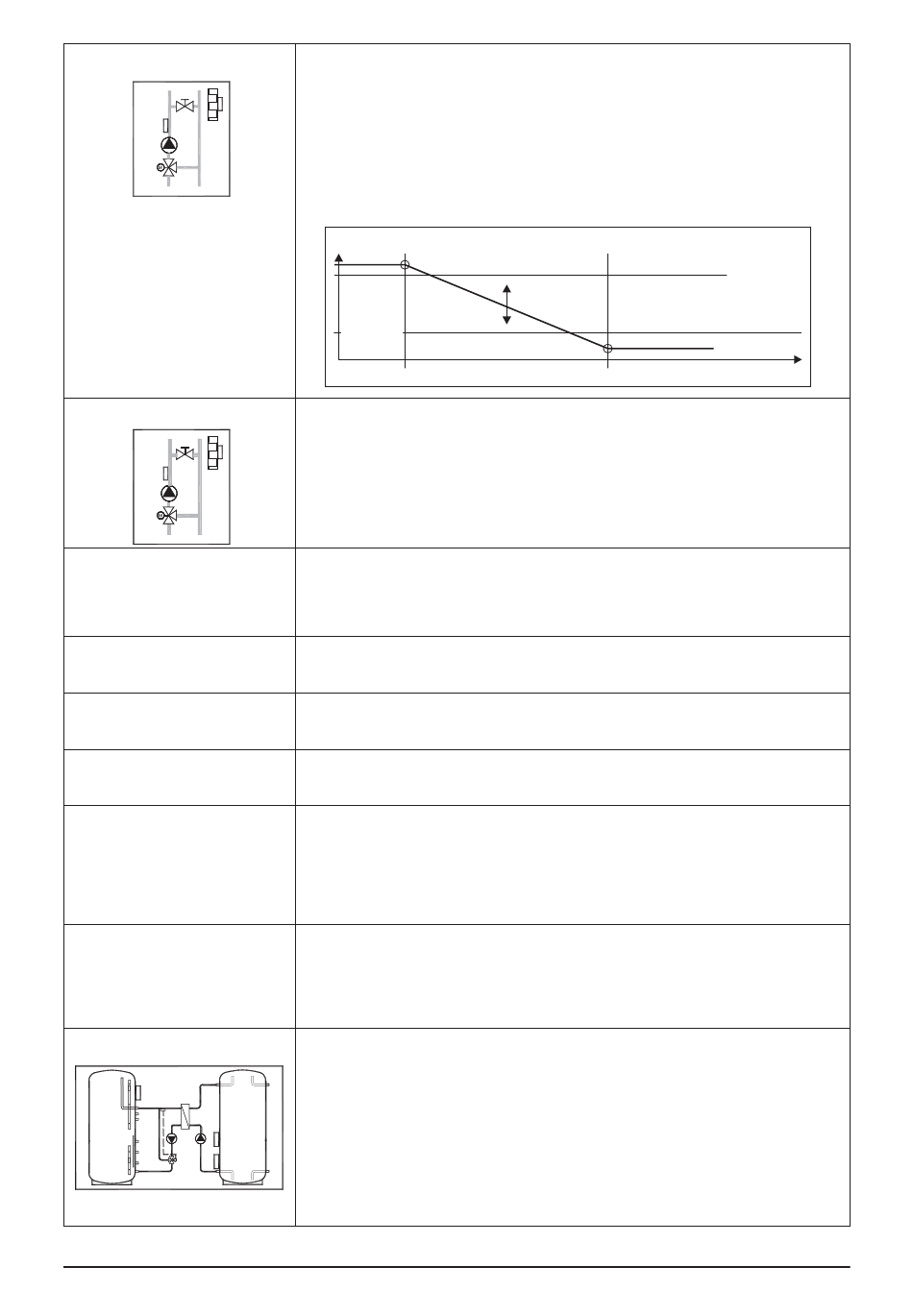

Courbe de chauffe (uniquement pour solution système 1241, cf. page 17)
Pour la régulation en fonction de la température extérieure d'un circuit de chauffage mitigé, on
entreprend ici la prise en compte du paramétrage et de la définition de la courbe de chauffe. Le
mélangeur du circuit chauffage est piloté en fonction de la courbe de chauffe et de la
température extérieure. Les périodes de baisse de température, et les modes «Auto», «Eté»,
«Fête» et «Emission (Ramonage)» peuvent être activés dans le menu paramètres.
La différence de température supérieure du ballon tampon (sonde T4) par rapport au départ du
circuit radiateur peut également être définie. La chaudière est sollicitée avec la sortie A3 lorsque
les températures dans le ballon et du départ du circuit chauffage ne sont pas atteintes.
Lorsqu'on utilise la fonction Thermostat B pour le réchauffage de l'ECS, celle ci devient
prioritaire.
Température de départ
Départ Tmax
Limite Tmin
départ
Extérieur Tmin
Mitigeur circuit chauffage (uniquement pour solution système 1241, cf. page 17)
La durée de fonctionnement du mitigeur (feuillet technique) et la durée d 'impulsion pour le
pilotage du mitigeur du circuit chauffage sont définis ici.
Temps régulation
Le temps de régulation permet d'influencer la gestion des priorités et les durées de
commutation pour les systèmes avec des bypass et ceux avec plusieurs ballons. Pour les
systèmes avec des liaisons longues ou des volumes de liaisons importants, une durée de
régulation plus longue est sélectionnée et vice versa.
Configuration système
Tout les paramètres (Fonctions spéciales + paramètres) sont réinitialisés à leur valeur par défaut
à l'exception de la solution système sélectionnée.
Codes erreurs
Les 10 dernières erreurs système avec la date et l'heure peuvent être consultées. Chaque erreur
n'est affichée qu'une fois par jour à partir de la première apparition.
Info Régulation
Dans ce point de menu, le choix du système sélectionné, le N° de version et le n° et la version
logicielle de la régulation peuvent être consultés.
Fonctionnement circuit solaire
L'activation et/ou la désactivation de la pompe de circulation solaire est assurée lorsque un seuil
de différence de température est atteint ou non. Une température limite pour le ballon peut
également être donnée. Le débit variable de la pompe de circulation solaire est programmé de
manière à conserver autant que possible une différence de température constante entre le
ballon et le champ de capteurs. Le débit minimum peut être paramètré (100% sans débit
variable).
Fonctionnement avec 2 ballons
Afin de donner priorité à un ballon donné lorsque l'ensoleillement est suffisant, la régulation
mesure les températures de départ du champ de capteurs et des ballons dont celle du ballon
prioritaire et active la pompe de circulation solaire en fonctions de durées et pour des périodes
données. Lorsque la température du capteur a atteint une température suffisante lors de cette
analyse, le système commute sur le ballon prioritaire par défaut.
Préchauffage solaire ballon (uniquement pour solution système 1251, cf. page 18)
Permet le transfert de chaleur d'un système avec stockage dans un ballon tampon vers un ballon
d'ECS (Ballon de préchauffage) au moyen d'une régulation différentielle de température avec 2
points de mesure
Lorsque la température dans la partie supérieure du ballon tampon (T3) est supérieure à la
différence d'activation de celle du point de mesure supérieur dans le ballon de préchauffage
(T7), la sortie A3 active la pompe d'approvisionnement. Si la différence entre la température
dans la partie supérieure du ballon tampon et celle du point de mesure de la partie inférieure du
ballon (T8) est inférieure à la différence d'arrêt, la pompe d'approvisionnement est désactivée.
Lorsque la température limite est atteinte (à T8), l'approvisionnement du ballon de préchauffage
est interrompu. On peut également sélectionner une température minimale pour le ballon
tampon (T3) sous laquelle aucun transfert n'est assuré.
Sous réserve de toute erreur ou de modifications sans préavis de notre part.
Extérieur Tmax
Offset
ou reduction
Température extérieure
Limite Tmax départ
Départ Tmin
