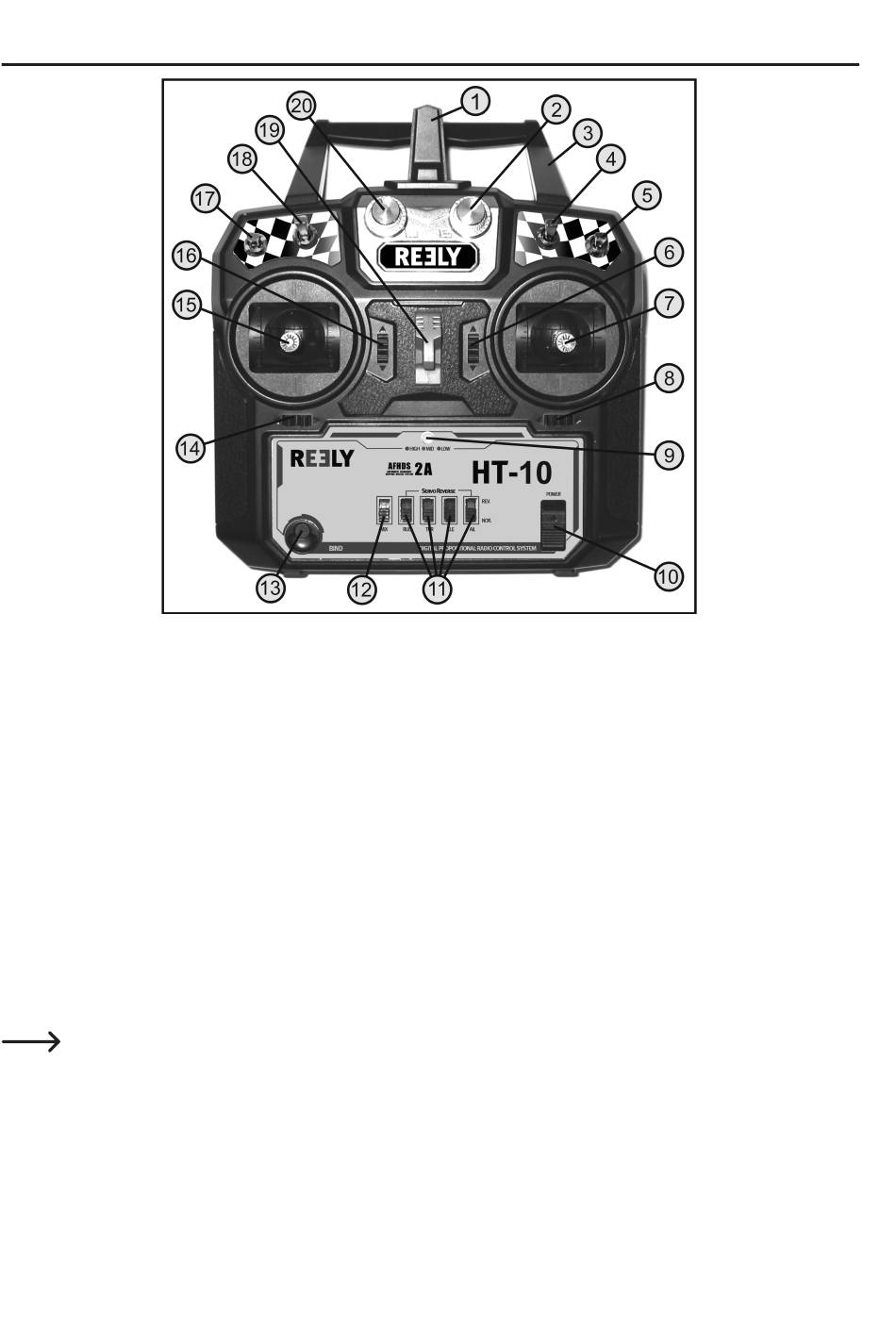

9. Éléments de commande de l'émetteur
1 Antenne de l'émetteur
2 Bouton rotatif pour le canal 8
3 Poignée de transport
4 Interrupteur pour le canal 9
5 Interrupteur pour le canal 10
6 Bouton du trim pour le canal 2
7 Manette de commande pour le canal 1 et le canal 2
8 Bouton du trim pour le canal 1
9 Affichage à DEL
10 Interrupteur marche / arrêt
Les interrupteurs-inverseurs des canaux 5, 6, 9 et 10 ont chacun une position centrale et deux positions de
fin de course. Les interrupteurs des canaux 5 et 6 sont conçus en touches et reviennent automatiquement
en position centrale. Les interrupteurs des canaux 9 et 10 demeurent dans les positions respectives des
interrupteurs jusqu'à ce qu'ils soient de nouveau actionnés.
Les servos qui sont utilisés sur les quatre canaux-interrupteurs peuvent être activés dans trois différentes
positions avec les interrupteurs.
Les servos qui sont utilisés sur les canaux 7 et 8 se règlent à l'aide des deux boutons rotatifs en continu
d'une déviation extrême à une autre.
Figure 1
11 Interrupteur d'inversion pour le canal 1 - 4
12 Interrupteur du mélangeur
13 Bouton Binding
14 Bouton du trim pour le canal 4
15 Manette de commande pour le canal 3 et le canal 4
16 Bouton du trim pour le canal 3
17 Touche de commande pour le canal 5
18 Touche de commande pour le canal 6
19 Anneau pour la sangle
20 Bouton rotatif pour le canal 7
