1.1 Présentation du produit
La deuxième génération du Mobile Panel SIMATIC HMI permet à l'utilisateur de procéder au
contrôle-commande mobile direct du process de production. Le système Mobile Panel de
2ème génération comprend un Mobile Panel, une boîte de connexion et un câble de
raccordement.
Le TP1000F Mobile RO comprend un écran large 10".

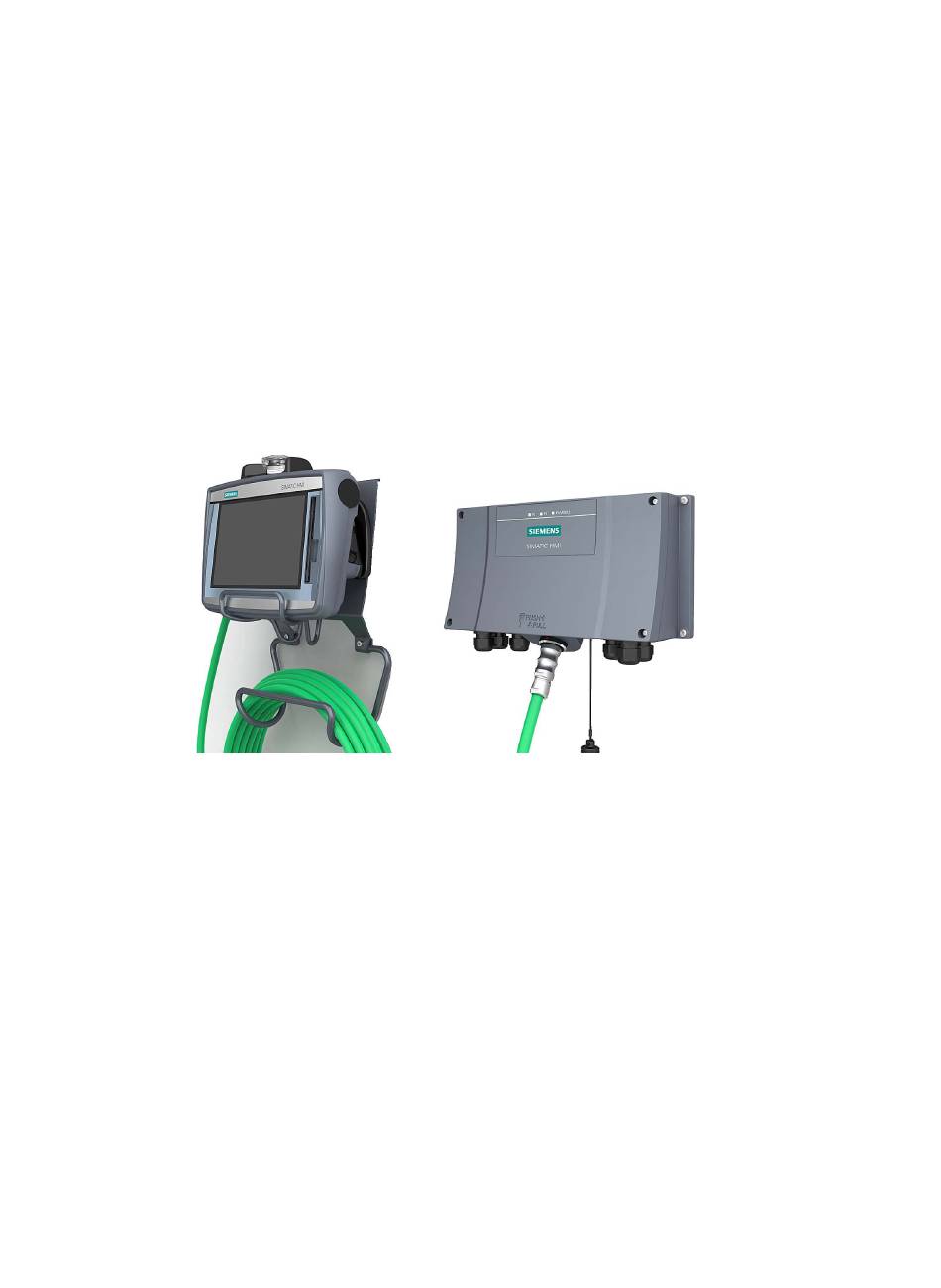

La figure suivante représente un Mobile Panel de sécurité raccordé à une boîte de
connexion advanced.
Le Mobile Panel de sécurité permet de piloter l'installation en mode sécurisé. Un Mobile
Panel de sécurité vous permet de satisfaire aux exigences du Safety Integrity Level 3 et
Performance Level PL e. Un Mobile Panel de 2ème génération de sécurité intègre un bouton
d'arrêt d'urgence et un bouton d'assentiment. Les éléments de commande de sécurité
peuvent être évalués dans un système F câblé via des blocs logiques de sécurité.
Vous avez le choix entre trois boîtes de connexion avec différentes fonctions. La boîte de
connexion compacte est prévue pour le montage dans la porte de l'armoire électrique. Les
boîtes de connexion standard et advanced sont validées pour le montage externe
directement sur la machine.
La structure de l'appareil est conçue pour une utilisation dans un environnement industriel :
● Haute résistance à la chute
● Classe de protection élevée
● Haute résistance aux chocs
● Résistance chimique élevée vis-à-vis des équipements et produits de nettoyage.
Le bouton d'arrêt d'urgence est protégé par la forme du châssis. Deux bossages de
protection empêchent l'endommagement du bouton d'arrêt d'urgence en cas de chute du
pupitre opérateur.
